Transformator de aprindere Saunier Duval Combitek F 23 E Ref. 05111000

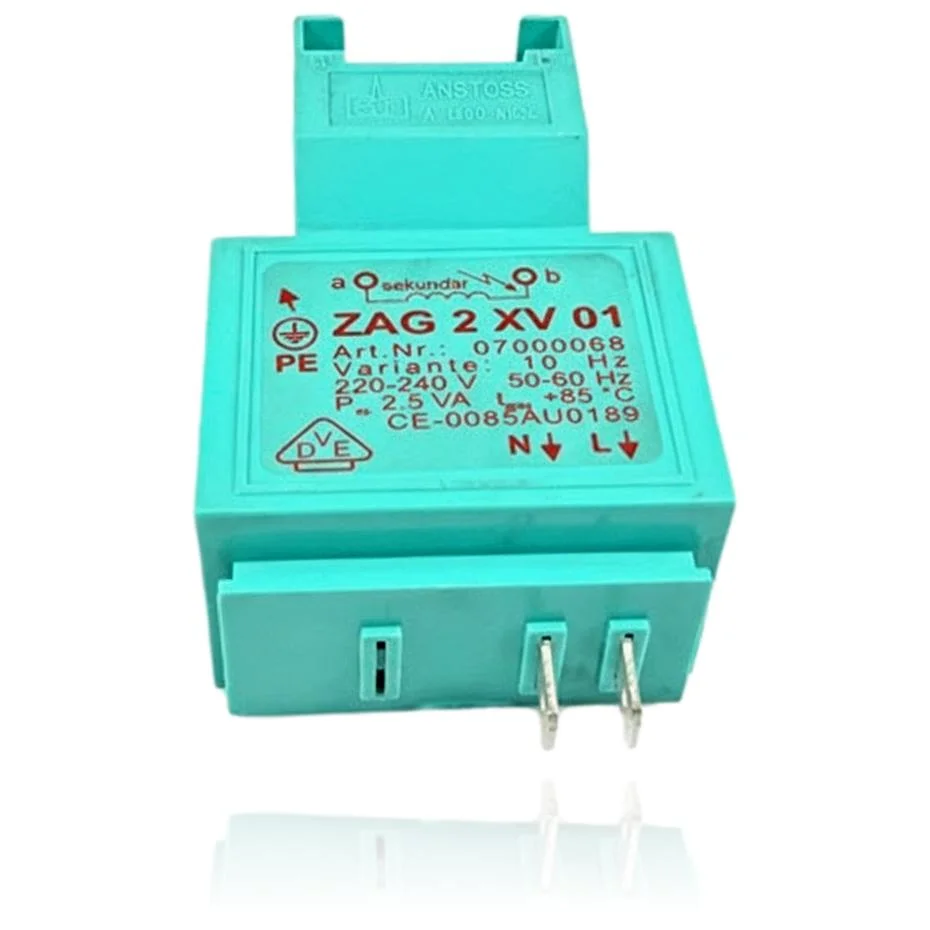

Transformator de aprindere pentru centralele termice Saunier Duval Combitek, Thelia, Thema și ThemaPlus F/C 23E. Cod de articol Art.Nr. 07000068, cod de model ZAG 2 XV 01, alimentare 220-240V 50-60Hz, 2,5VA, până la +85°C. Schimbul necesită confirmarea mai întâi a defectului piesei prin diagnostic tehnic, chiar și atunci când centrala termică nu se aprinde din lipsă de scânteie la electrodul de aprindere.
- Tip piesă
- Transformatoare
- Stare
- Recondiționat
- Referință de catalog
- 05111000
- Garanție
- 1 an
compatibile cu codul 05111000
Transformator de aprindere cu cod 05111000. Zece compatibilități verificate: Thema C 23 E și Thema F 23 E.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Saunier Duval Thema C 23 E | Thema | Contrastată |
| Saunier Duval Thema F 23 E | Thema | Contrastată |
| Saunier Duval Thema C 23 AS E | Thema | Contrastată |
| Saunier Duval Thema F 23 AS E | Thema | Contrastată |
| Saunier Duval Themaplus F 23 E | Themaplus | Contrastată |
| Saunier Duval Themaplus C 23 E | Themaplus | Contrastată |
| Saunier Duval Combitek F 23 E | Combitek | Contrastată |
| Fișă tehnică: Saunier Duval Isofast C 28 E NOx | Isofast | Contrastată |
| Saunier Duval Thelia 23 E | Thelia | Contrastată |
| Saunier Duval Themis 23 E | Themis | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul 05111000 este piesa centralei tale termice
Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 05111000. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome care necesită diagnosticare la transformatorul de aprindere 05111000
Transformatorul de aprindere generează tensiunea înaltă pentru scânteia electrozilor. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Centrala termică nu se aprinde și nu se aude niciun zgomot de scânteie.
Cauza: Transformatorul nu trimite curent, astfel încât electrodul nu generează scânteie și gazul nu se aprinde.
Ascultă pornirea cu capacul pus; sunetul scânteii trebuie să fie audibil, chiar dacă este slab.
- 02
Arzătorul încearcă să se aprindă și se stinge imediat.
Cauza: O scânteie slabă poate aprinde gazul pentru scurt timp, dar nu menține flacăra suficient de mult timp pentru ca centrala să o confirme.
Măsurați presiunea gazului și verificați că vana se deschide corect înainte de a presupune că problema este doar a transformatorului.
- 03
Centrala termică se blochează din cauza unei defecțiuni la aprindere după două sau trei încercări.
Cauza: Dacă electrodul nu primește suficient curent de la transformator, centrala nu detectează flacăra și oprește funcționarea din motive de siguranță.
Verifică dacă electroda de aprindere nu este ruptă, murdară sau plasată greșit înainte de a schimba transformatorul.
- 04
Defectul de aprindere se repetă în același mod la fiecare încercare.
Cauza: A diferență de o defecțiune a gazului, care poate fi eratică, un transformator defectat tinde să eșueze constant.
Notează dacă comportamentul este întotdeauna același; dacă da, este un indiciu în favoarea transformatorului în comparație cu alte cauze mai variabile.
Coduri de eroare Saunier Duval care necesită diagnosticare
| Cod | Defecțiune | Verificări tehnice |
|---|---|---|
| F.28 | Fallo de aprindere la pornire: centrala termica încearcă, dar nu detectează flacără după secvența de aprindere. | Transformatorul generează înalta tensiune pentru scânteie; dacă înfășurarea sa cedează, nu există arc și arzătorul nu se aprinde, deși gazul ajunge. Verificați dacă NU sare scânteia, măsurați înfășurările primară și secundară cu multimetrul și verificați și cablul de înaltă tensiune, conectorul și electrozii. |
| F.29 | Aprinderi eșuate repetate: flacăra nu se stabilizează după mai multe încercări. | Un transformator defect sau prost conectat produce scânteie slabă sau intermitentă și provoacă defecțiuni de aprindere până la blocare. Măsurați înfășurările, asigurați conexiunile și verificați electrodul de ionizare și cablul de înaltă tensiune. |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișa transformatorului de aprindere Saunier Duval 05111000
- Referință de catalog
- 05111000
- SKU intern Uniclima
- TCCF23E
- Marcă
- Saunier Duval
- Tip piesă
- Transformatoare
- Unități în stoc
- 7 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 5–6 zile lucrătoare (România)
- Retur
- 14 zile
Datele piesei și documentația disponibilă
Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.
- cod articol (Art.Nr.)
- 07000068
- cod de model
- ZAG 2 XV 01
- variante
- 10 Hz
- tensiune
- 220-240 V
- frecvența rețelei
- 50-60 Hz
- putere
- 2,5 VA
- temperatura maximă
- +85 °C
- cod CE
- CE-0085AU0189
- marcajul conectorului
- ANSTOSS
Întrebări frecvente despre transformatorul de aprindere 05111000
Ce cod este inscripționat pe transformatorul de aprindere al centralei termice Thelia 23 E?
Ce tensiune de rețea necesită transformatorul de aprindere F 23 E?
Codul 05111000 este cel inscripționat pe piesa transformatorului pentru Thema F 23 E?
Este transformator de aprindere este compatibil cu ThemaPlus F 23 E?
Când trebuie schimbat transformatorul de aprindere al centralei termice Combitek F 23 E?
