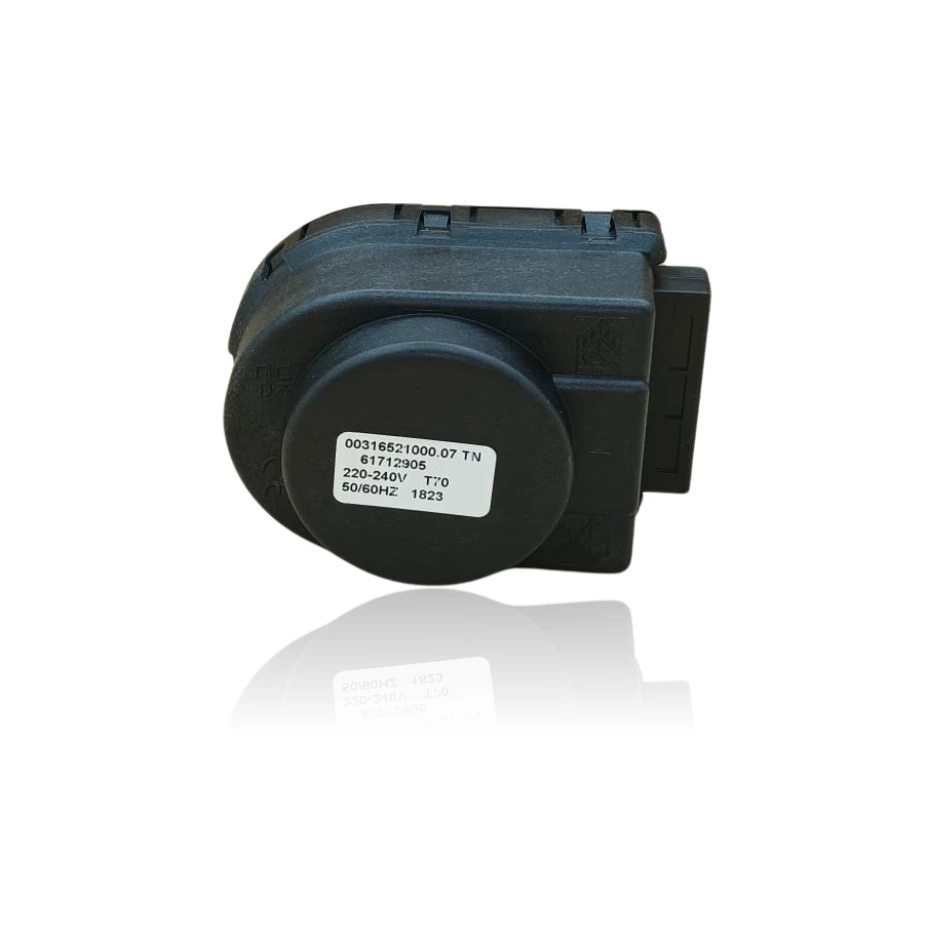

Heatline Stellantrieb für 3-Wege-Ventil Ref. 3003200039

Heizkessel Heatline kompatibel mit der Referenz 3003200039

Drei-Wege-Ventil mit der Referenz 3003200039. Zehn bestätigte Kompatibilitäten: Heatline Capriz 25 und Heatline Capriz 28.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie kann man überprüfen, ob die Referenz 3003200039 das Teil für deinen Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 3003200039 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose des 3-Wege-Ventils 3003200039 erfordern

Das 3-Wege-Ventil leitet das Wasser zwischen Heizung und Warmwasser um. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Das Warmwasser benötigt lange, um zu kommen, oder es kommt lauwarm, während die Heizung weiterhin heiß ist.

  Ursache: Der Motor bringt das Ventil nicht in die Position für die Warmwasserbereitung (ACS) und das Wasser wird weiterhin zur Heizung verteilt.

  Beim Anfordern von Warmwasser, achte darauf, ob das Ventil sich bewegt; der Motor macht normalerweise ein Klicken oder ein kurzes Summen, wenn er die Position wechselt.

• 02

  Die Heizkörper werden heiß, obwohl du nur heißes Wasser bestellt hast, oder umgekehrt.

  Ursache: Der Aktuator vollendet die Drehung nicht bis zum Anschlag und das Ventil bleibt auf halbem Weg, wodurch die beiden Kreisläufe gemischt werden.

  Mit der abgeschalteten Heizung, bewegen Sie den manuellen Hebel des Ventils, falls vorhanden, und überprüfen Sie, ob er ohne Kraftaufwand bis zu den beiden Endpunkten gelangt.

• 03

  Es ist ein kontinuierliches Summen im Bereich des Ventils zu hören, das nicht aufhört.

  Ursache: Der Motor versucht, gegen einen Anschlag oder eine Obstruction zu drehen und der Endschalter wird nicht deaktiviert.

  Überprüfen Sie, ob Kalk oder Schmutz den Drehmechanismus des Ventils blockiert, bevor Sie den Motor austauschen.

• 04

  Der Kessel gibt eine Warnung bezüglich des Dreiwegeventils aus oder reagiert nicht mehr auf die Anforderung von Warmwasser oder Heizung.

  Ursache: Ohne das korrekte Positionssignal des Motors bestätigt die Steuerung den Wechsel nicht und blockiert die Anfrage aus Sicherheitsgründen.

  Überprüfen Sie die Kontinuität der Verkabelung und ob der Motorstecker richtig eingesteckt ist, bevor Sie ihn als defekt betrachten.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: 3-Wege-Ventil Heatline 3003200039

Katalogreferenz

3003200039

SKU intern Uniclima

MVHKB130

Marke

Heatline

Teileart

3-Wege-Ventile

Einheiten auf Lager

8 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Spannung

220V-240V

Frequenz

50Hz

Wärmeklasse

T70
