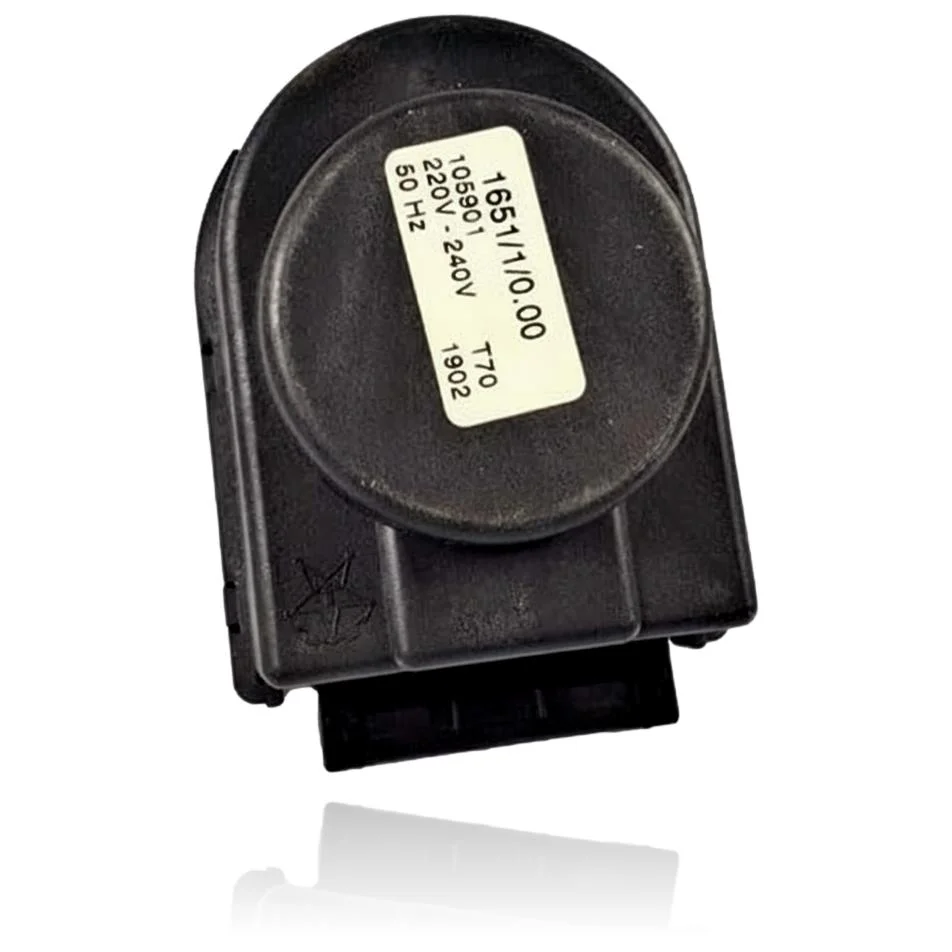

Motorantrieb 3-Wege-Ventil Saunier Duval Isofast F28 E1

Mit der Referenz S5720600 kompatible Saunier Duval Kessel

3-Wege-Ventil mit der Referenz S5720600. 25 bestätigte Kompatibilitäten: C 24 E und F 24 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S5720600 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S5720600 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose des 3-Wege-Ventils S5720600 erfordern

Das 3-Wege-Ventil leitet das Wasser zwischen Heizung und Warmwasser um. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Heizkessel heizt die Heizkörper, liefert aber kein Warmwasser zum Wasserhahn, oder umgekehrt.

  Ursache: Der Motor des Ventils hat die Drehung zum entsprechenden Kreis nicht abgeschlossen.

  Ändere den Modus über die Fernbedienung und beobachte, ob der Motor bis zum Anschlag dreht oder auf halbem Weg stoppt.

• 02

  Ein Summen ist im Bereich des Ventils zu hören, aber es ist keine sichtbare Bewegung vorhanden.

  Ursache: Der Motor erhält Strom, aber das interne Zahnrad ist beschädigt und überträgt die Drehung nicht auf die Welle.

  Mit der zugänglichen Abdeckung überprüfe, ob die Achse des Ventils sich gleichzeitig mit dem Motorgeräusch dreht; wenn sie sich nicht dreht, liegt das Problem im Getriebe.

• 03

  Eine Fehlermeldung bezüglich des Ventils erscheint und verschwindet nur nach dem Zurücksetzen.

  Ursache: Die Steuerung erkennt nicht, dass der Motor die Endlage innerhalb der erwarteten Zeit erreicht hat.

  Notiere den genauen Code, der im Display angezeigt wird, bevor du zurücksetzt, das wird dir helfen zu bestätigen, dass es sich um einen Ventilfehler und nicht um einen anderen Komponentenfehler handelt.

• 04

  Wenn die Heizung läuft, kommt beim Öffnen des Wasserhahns eine Zeit lang kaltes Wasser.

  Ursache: Das Ventil priorisiert den Warmwasserkreislauf nicht wie vorgesehen, da es den Umschaltvorgang nicht vollständig durchführt.

  Überprüfen Sie, ob das Problem verschwindet, wenn Sie die Heizung ausschalten, bevor Sie warmes Wasser anfordern; wenn es behoben ist, weisen Sie auf das Ventil hin.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: 3-Wege-Ventil Saunier Duval S5720600

Katalogreferenz

S5720600

SKU intern Uniclima

MV3VIF28E1

Marke

Saunier Duval

Teileart

3-Wege-Ventile

Einheiten auf Lager

5 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Sekundärcode

105901

Spannung

220V-240V

Frequenz

50Hz

Temperaturklasse

T70

Chargencode oder Datum

1902

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval F 28 E (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
