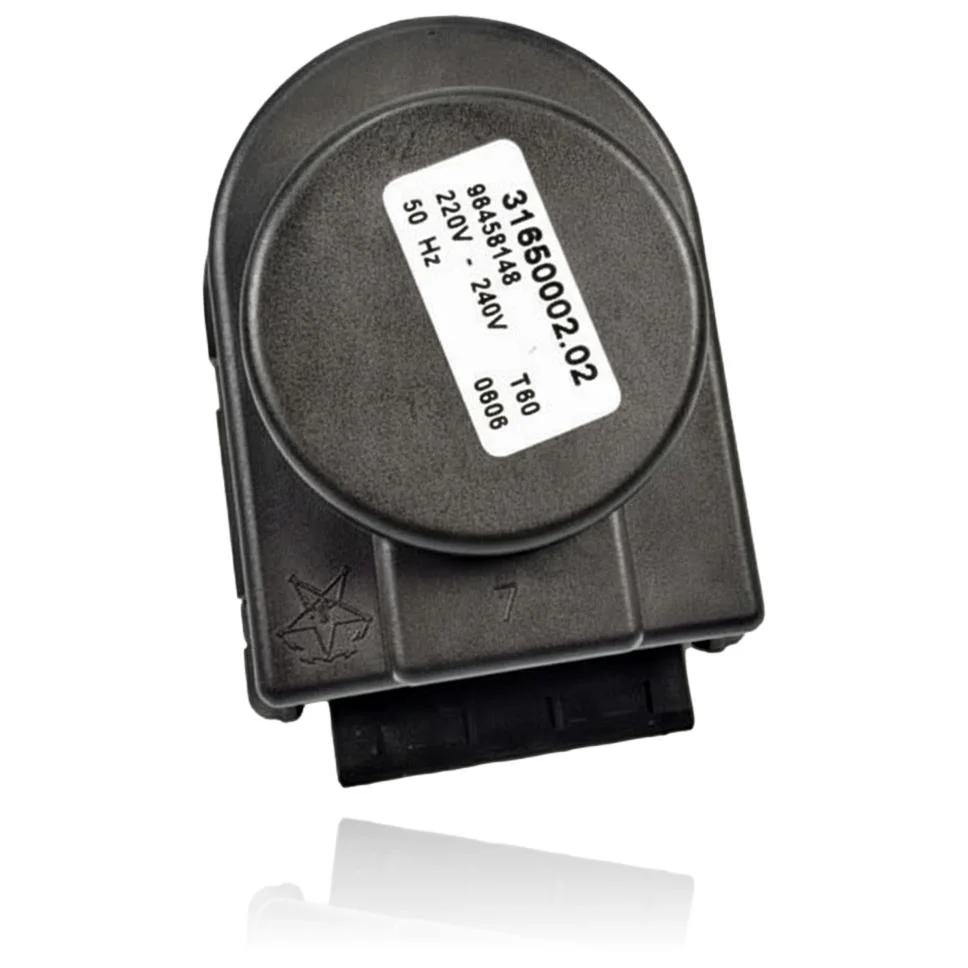

Dreiwegeventilmotor Saunier Duval Themaclassic F 25 E

Mit der Referenz S5720600 kompatible Saunier Duval Kessel

3-Wege-Ventil mit der Referenz S5720600. 25 bestätigte Kompatibilitäten: C 24 E und F 24 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S5720600 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S5720600 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose des 3-Wege-Ventils S5720600 erfordern

Das 3-Wege-Ventil leitet das Wasser zwischen Heizung und Warmwasser um. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Es kommt heißes Wasser aus dem Wasserhahn, aber die Heizkörper heizen nicht, oder umgekehrt: das Haus wird warm, aber es kommt kein heißes Wasser.

  Ursache: Der Motor bewegt das Ventil nicht in die richtige Position, wodurch das Wasser nur durch einen Kreislauf zirkuliert.

  Sieh auf dem Display nach, ob der Heizkessel im Warmwasser- oder Heizmodus ist, und berühre den Körper des Ventils, um zu sehen, ob es auf die Änderung der Nachfrage reagiert.

• 02

  Es wird ein wenig von allem gleichzeitig erhitzt, etwas heißes Wasser und etwas Heizung, ohne dass eines von beiden richtig erreicht wird.

  Ursache: Das Ventil bleibt auf halbem Weg zwischen den beiden Positionen, weil der Motor die Drehung nicht vollständig ausführt.

  Hören Sie, ob der Motor den gesamten Weg mit einem Summen für einige Sekunden zurücklegt, jedes Mal, wenn Sie die Nachfrage ändern, oder ob er mitten im Lauf stoppt.

• 03

  Es ist ein Summen oder Klopfen im Bereich des Ventils zu hören, jedes Mal wenn Sie heißes Wasser oder Heizung anfordern.

  Ursache: Der Motor zwingt die Drehung, weil der interne Mechanismus blockiert ist oder das Zahnrad rutscht, ohne die Achse zu bewegen.

  Überprüfen Sie, ob die Achse des Ventils durch Kalk oder Schmutz blockiert ist, bevor Sie annehmen, dass der Motor der Schuldige ist.

• 04

  Der Kessel bleibt konstant und liefert immer die gleiche Leistung, und ändert sich nicht, selbst wenn du den Wasserhahn schließt oder das Thermostat erhöhst.

  Ursache: Der Motor erhält den Wechselbefehl nicht oder führt ihn nicht aus, sodass das Ventil in der zuletzt erreichten Position bleibt.

  Überprüfen Sie mit der Fernbedienung oder dem Bedienfeld, ob der Moduswechselbefehl bis zum Motorstecker gelangt, bevor Sie ihn ändern.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: 3-Wege-Ventil Saunier Duval S5720600

Katalogreferenz

S5720600

SKU intern Uniclima

MOTVF25E

Marke

Saunier Duval

Teileart

3-Wege-Ventile

Einheiten auf Lager

4 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Spannung

220V-240V

Frequenz

50Hz

Wärmeklasse

T60

Sekundärcode (Etikett)

98458148

Datum des Codes (Etikett)

0806
