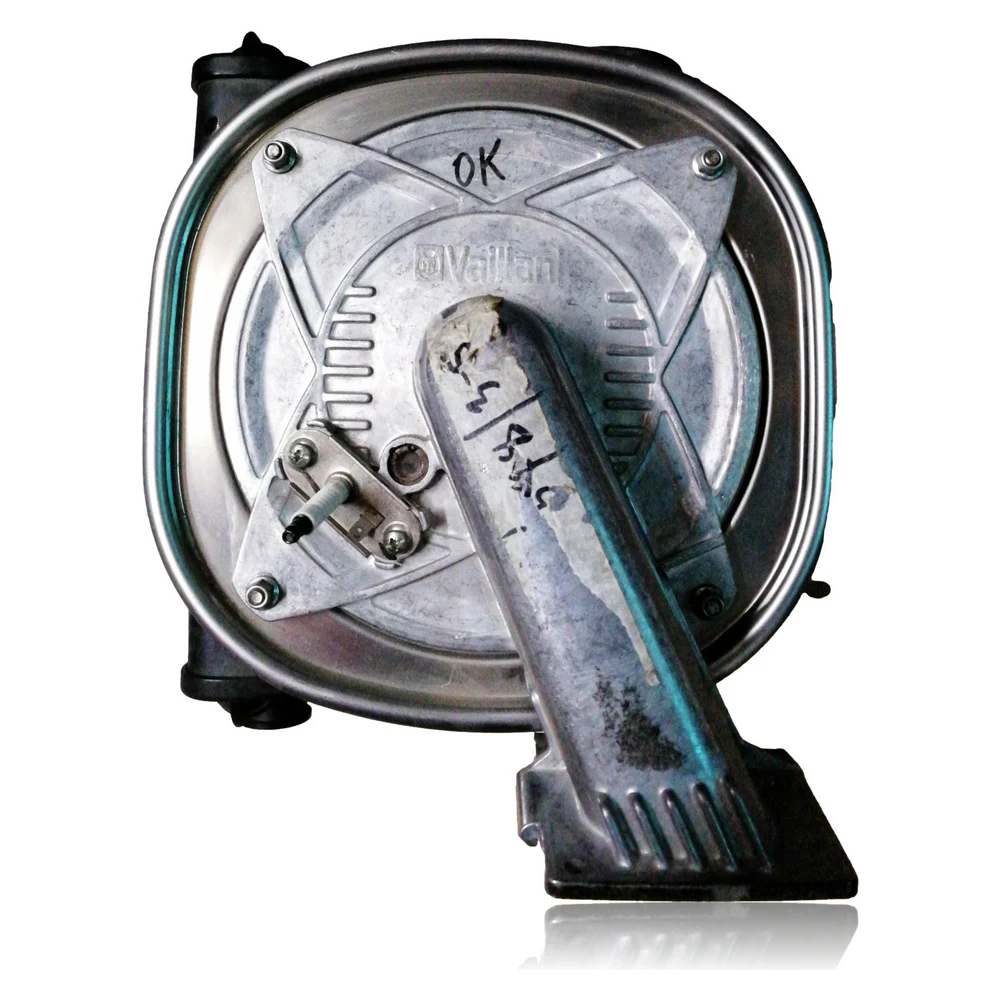

Kammer + Wärmetauscher Vaillant VMW 346/5-5 (Giannoni GM30-45-008-10) Ref. GM30-45-008-10
Brennkammer mit primärem Kondensationswärmetauscher für Vaillant ecoTEC plus 30–34 kW (z. B. VMW ES 346/5‑5). Kern Giannoni GM30‑45‑008‑10. Seine Funktion besteht darin, die Wärme des Brenners an den Wasserkreislauf zu übertragen und die Abgase zu kondensieren, was entscheidend für die Effizienz und die thermische Sicherheit des Heizkessels ist.
inkl. MwSt.
Per WhatsApp anfragenVaillant Heizkessel, die mit der Referenz GM30-45-008-10 kompatibel sind.
Brennkammern mit der Referenz GM30-45-008-10. Vier nachgewiesene Kompatibilitäten: VMW ES 346/5-5 (R4/R5) und VM ES 306/5-5 (entspricht VU 306/5-5).
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VMW ES 346/5-5 (R4/R5) | ecoTEC plus (gemischt) | Kontrastiert |
| Vaillant VM ES 306/5-5 (entspricht VU 306/5-5) | ecoTEC plus (nur Heizung) | Kontrastiert |
| Vaillant VSC 306/2-C 200 | ecoCOMPACT | Kontrastiert |
| Vaillant VK 306 | ecoVIT plus (Boden, nur Heizung) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. GM30-45-008-10 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
Symptome und Fehler, die die Brennkammern GM30-45-008-10 beheben.
Häufige Symptome und Störungen
- 01
Stillstände aufgrund von Übertemperatur nach wenigen Minuten Bedarf
Ursache: Primärwärmetauscher teilweise durch Kalk/Schlamm verstopft
Überprüfen Sie ΔT Vorlauf/Rücklauf (>35 K) und schnellen Gradient; Inspektion des Filters/Rücklaufs und des Kerns, wenn der Rest korrekt ist.
- 02
Geräusch von Sieden/Kavitation beim Starten
Ursache: Hotspots aufgrund schlechter Wärmeübertragung im Primärkreis
Überprüfen Sie das Entlüften P.0, den Betriebsdruck und das Vorhandensein von Schlamm; falls das Problem weiterhin besteht, bewerten Sie die Entkalkung oder den Austausch des Kerns.
- 03
Kondensatablauf mit Geruch/eisenhaltiger Rückstand
Ursache: Interne Leckage des Wärmetauschers zur Kondensationskammer
Visuelle Inspektion der Basis und der Verbindung der Kollektoren; hydraulische Dichtheitsprüfung des Kerns außerhalb des Boilers.
- 04
Wiederkehrende Codes F.23/F.24 trotz Reinigung der Installation
Ursache: Reduzierte nützliche Sektion in den Wasserkanälen des Wärmetauschers
Temperaturabfall messen und Pumpenfördermenge überprüfen; wenn normal, liegt das Problem am Wärmetauscher.
Fehlercodes von Vaillant, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F.20 | Sicherheitsabschaltung durch Temperaturbegrenzer (STB) | Überhitzung durch schlechte Wärmeübertragung oder Verstopfung im Wärmetauscher. Entlüftung, NTC, Zirkulation und Zustand des Kerns überprüfen; bei Verkalkung/verschlossenen Abschnitten ersetzen. |
| F.22 | Wassermangel / unzureichender Druck | Es kann auftreten, wenn es eine Mikroleckage im Wärmetauscher oder nach Entlüftungen gibt. Druck wiederherstellen, entlüften und die Dichtheit des Primärkreises überprüfen; interne Leckagen im Kern ausschließen. |
| F.23 | Übermäßige Temperaturdifferenz Vor-/Rücklauf | Typisch für einen reduzierten Durchgang im Primärkreis oder unzureichenden Durchfluss. Überprüfen Sie die Pumpe/den Filter und, falls das Problem bei einer sauberen Installation weiterhin besteht, überprüfen Sie den Temperaturabfall des Wärmetauschers und ersetzen Sie ihn, wenn er verstopft ist. |
| F.24 | Zu schnelle Temperaturerhöhung (unzureichende Zirkulation) | Wenn die Pumpe und die Installation korrekt sind, beschleunigt ein teilweise blockierter Primärkreis den Anstieg der Temperatur. Messen Sie den Gradient und ΔT; ersetzen Sie den Kern, wenn die Einschränkung bestätigt wird. |
| F.25 | Abgastemperatur zu hoch | Unzureichender Abzug oder verstopfte Flügel/Rauch erhöhen die Abgastemperatur. Überprüfen Sie den Rauchweg und die Reinigung des Gehäuses; wenn das Problem im Kern liegt, ersetzen Sie ihn. |
| F.28/F.29 | Zündfehler / Flammenverlust im Betrieb | Es sind keine typischen Fehler des Primärsystems, aber ein verstopfter Siphon/Kondensat in der Brennkammer oder im Kondensatrücklauf kann dazu beitragen. Überprüfen Sie die Ableitung des Kondensats und die Dichtheit der Kammer, bevor Sie den Wärmetauscher ausschließen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt der Brennkammern Vaillant GM30-45-008-10
- Katalogreferenz
- GM30-45-008-10
- Marke
- Vaillant
- Teileart
- Brennkammern
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Hersteller_Bauteil
- Giannoni
- markiert_auf_Schild
- GM30-45-008-10
- Typ
- Brennkammer mit primärem Kondensationswärmetauscher
- anwendung_vaillant
- ecoTEC plus 30–34 kW (z. B. VMW ES 346/5‑5; VM ES 306/5‑5; ecoCOMPACT VSC 306; ecoVIT VK 306) gemäß Serie
- refs_vaillant_equivalente
- 0020135133 (ersetzt 0020018183) / 0020209546 (laut Serie und Sensorlieferung)
- Zustand
- Überholt (Reinigung, Dichtheitsprüfung und Austauschfläche)
- Gas und Stromzufuhr vor dem Eingreifen abstellen.
- Den Primärkreis entleeren und anschließend entlüften (Programm P.0), bis die gesamte Luft entfernt ist.
- Verwenden Sie IMMER neue Dichtungen und Schrauben beim Einbau des Wärmetauschers (die Dichtungen sind nur einmal verwendbar).
- Überprüfen Sie die Verbrennung und den CO₂-Gehalt mit einem Analysator nach dem Wechsel; gegebenenfalls gemäß Handbuch anpassen.
- Überprüfen und Reinigen des Siphons/Kondensatablaufs, um Rückflüsse in die Kammer zu vermeiden.
- Den vom Hersteller angegebenen Anzugsmoment für Flansche/Sammler einhalten (Installationshandbuch des spezifischen Modells konsultieren).
- Bestätigen Sie, ob Ihre Serie eine Version mit/ohne zugehörigen Sensor benötigt (verschiedene OEM-Referenzen).
Häufige Fragen zu den Brennkammern GM30-45-008-10
Eignet sich das für meinen Vaillant ecoTEC plus VMW ES 346/5‑5?
In welchen Fehlern ist dieser Wärmetauscher betroffen?
Benötige ich eine Version mit Sensor?
Was muss ich sonst noch ändern, wenn ich es austausche?
