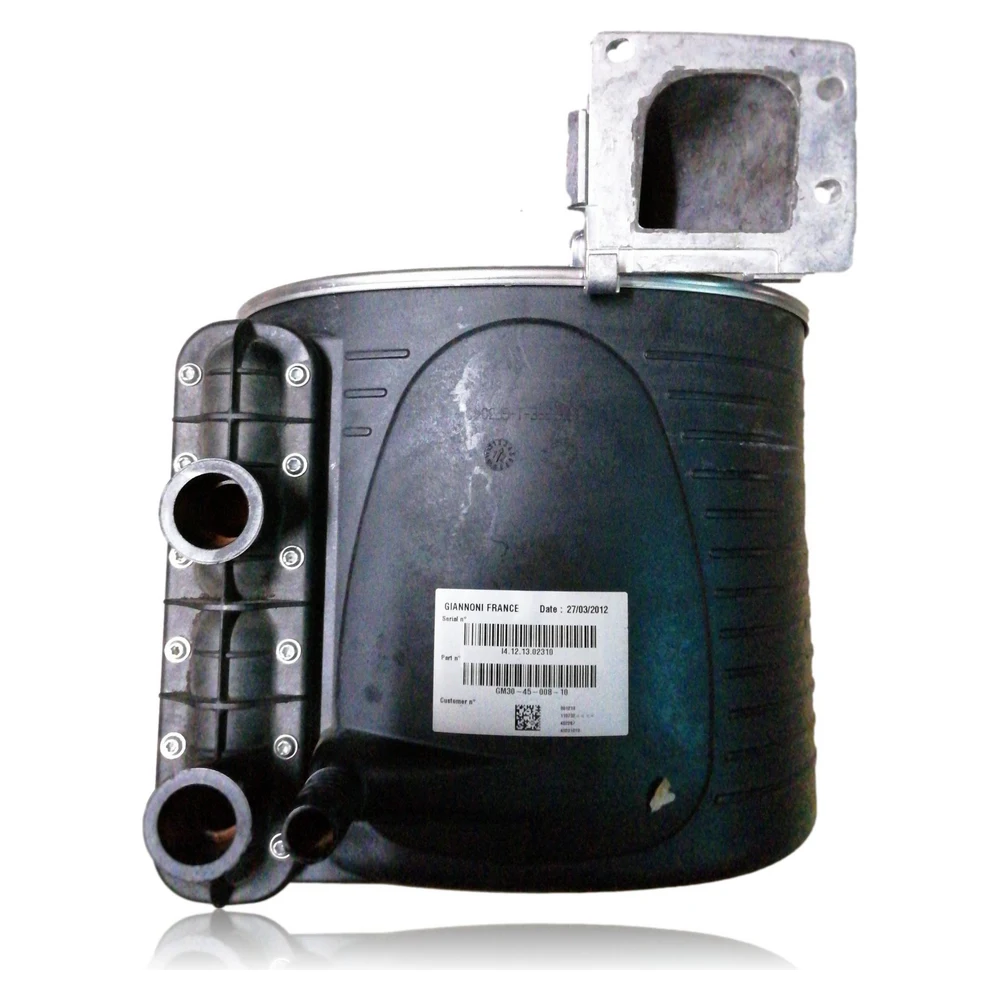

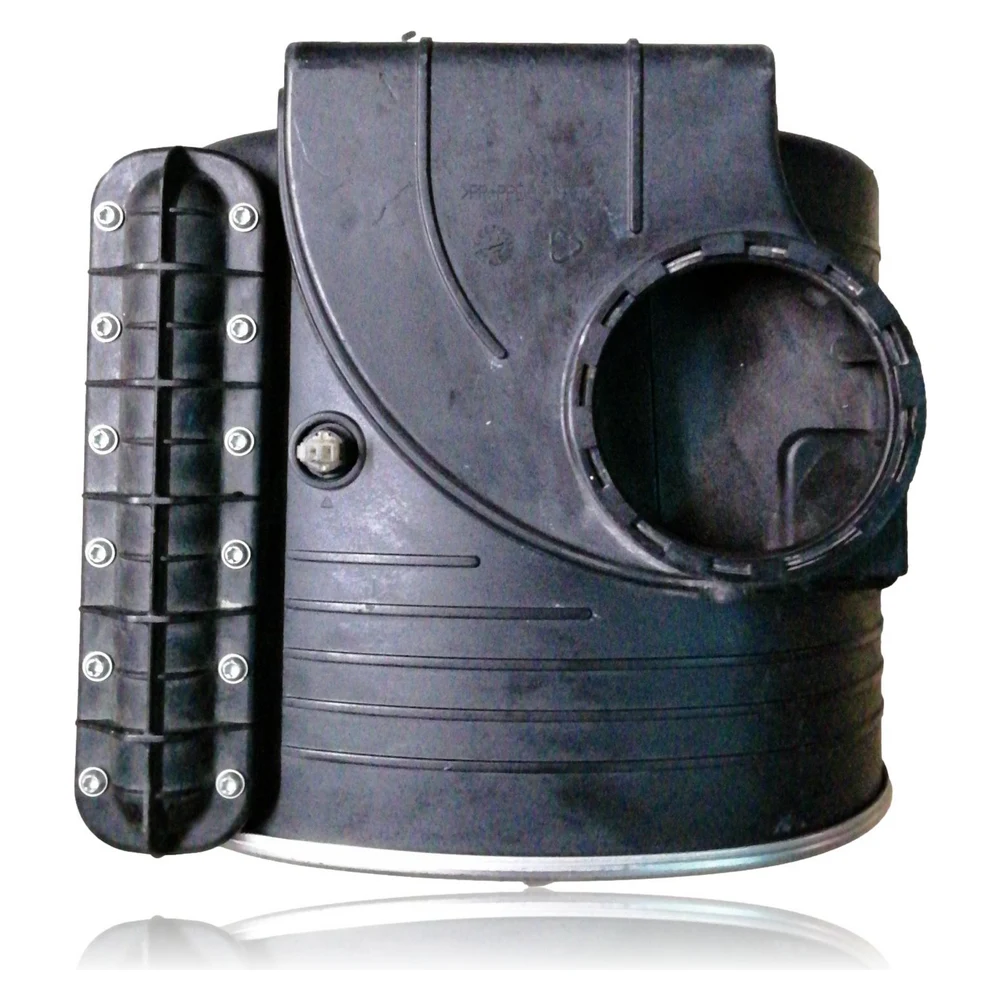

Chambre + échangeur Vaillant VMW 346/5-5 (Giannoni GM30-45-008-10) Réf. GM30-45-008-10
Ensemble de chambre de combustion avec échangeur primaire de condensation pour Vaillant ecoTEC plus 30–34 kW (par exemple, VMW ES 346/5‑5). Noyau Giannoni GM30‑45‑008‑10. Sa fonction est de transférer la chaleur du brûleur au circuit d'eau et de condenser les fumées, essentiel pour le rendement et la sécurité thermique de la chaudière.
TVA incluse
Contacter par WhatsAppChaudières Vaillant compatibles avec la référence GM30-45-008-10
Chambres de combustion avec référence GM30-45-008-10. Quatre compatibilités vérifiées : VMW ES 346/5-5 (R4/R5) et VM ES 306/5-5 (équivalent VU 306/5-5).
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Vaillant VMW ES 346/5-5 (R4/R5) | ecoTEC plus (mixte) | Contraste |
| Vaillant VM ES 306/5-5 (équivalent VU 306/5-5) | ecoTEC plus (chauffage uniquement) | Contraste |
| Vaillant VSC 306/2-C 200 | ecoCOMPACT | Contraste |
| Vaillant VK 306 | ecoVIT plus (sol, uniquement chauffage) | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence GM30-45-008-10 est la pièce de votre chaudière ?
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
Symptômes et erreurs que résout les chambres de combustion GM30-45-008-10
Symptômes et pannes fréquentes
- 01
Arrêts par surchauffe après quelques minutes de demande
Cause : Echangeur primaire partiellement obturé par cal/lodos
Vérifier ΔT aller/retour (>35 K) et gradient rapide ; inspection du filtre/retour et du noyau si le reste est correct.
- 02
Bruit d'ébullition/cavitation au démarrage
Cause : Points chauds dus à une mauvaise transfert thermique dans le primaire
Vérifier le purgage P.0, la pression de service et la présence de boue ; si cela persiste, évaluer le détartrage ou le remplacement du noyau.
- 03
Fuite par le drain des condensats avec odeur/trace ferrique
Cause : Fuite interne de l'échangeur vers la chambre de condensation
Inspection visuelle de la base et des collecteurs de jonction ; essai d'étanchéité hydraulique du noyau hors chaudière.
- 04
Codes F.23/F.24 récurrents même après nettoyage de l'installation
Cause : Section utile réduite dans les canaux d'eau de l'échangeur
Mesurer la chute de température et vérifier le débit de la pompe ; si c'est normal, le problème vient de l'échangeur.
Codes d'erreur Vaillant que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F.20 | Déconnexion de sécurité par limiteur de température (STB) | Surchauffe due à un mauvais transfert thermique ou à une obstruction dans l'échangeur. Vérifier la purge, le NTC, la circulation et l'état du noyau ; remplacer s'il y a des incrustations ou des sections obstruées. |
| F.22 | Manque d'eau / pression insuffisante | Cela peut apparaître s'il y a une microfuite dans l'échangeur ou après des purges. Rétablir la pression, purger et vérifier l'étanchéité du primaire ; écarter une fuite interne du noyau. |
| F.23 | Variation de température aller/retour excessive | Typique de passage réduit dans le primaire ou débit insuffisant. Vérifiez la pompe/le filtre et, si le problème persiste avec une installation propre, vérifiez la chute thermique de l'échangeur et remplacez-le s'il est obstrué. |
| F.24 | Augmentation de température trop rapide (circulation insuffisante) | Si la pompe et l'installation sont correctes, un primaire partiellement bloqué accélère la montée de T°. Mesurer le gradient et ΔT ; remplacer le noyau si la restriction est confirmée. |
| F.25 | Température des gaz de combustion trop élevée | Transfert défectueux ou ailettes/fumées obstruées augmentent la T° des fumées. Vérifier le parcours des fumées et le nettoyage du corps ; si le problème vient du noyau, remplacer. |
| F.28/F.29 | Faux d'allumage / perte de flamme en service | Ce ne sont pas des pannes typiques du circuit primaire, mais un siphon/condensats obstrués dans le boîtier de combustion ou le retour de condensats peuvent contribuer. Vérifiez l'évacuation des condensats et l'étanchéité de la chambre avant de rejeter l'échangeur. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche des chambres de combustion Vaillant GM30-45-008-10
- Référence catalogue
- GM30-45-008-10
- Marque
- Vaillant
- Type de pièce
- Chambres de combustion
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- fabricant_composant
- Giannoni
- marqué sur la plaque
- GM30-45-008-10
- type
- Chambre de combustion avec échangeur primaire de condensation
- application_vaillant
- ecoTEC plus 30–34 kW (par exemple, VMW ES 346/5‑5; VM ES 306/5‑5; ecoCOMPACT VSC 306; ecoVIT VK 306) selon série
- refs_vaillant_equivalents
- 0020135133 (remplace 0020018183) / 0020209546 (selon la série et l'approvisionnement des capteurs)
- état
- Reconditionné (nettoyage, vérification d'étanchéité et surface d'échange)
- Couper le gaz et l'alimentation électrique avant d'intervenir.
- Vider le circuit primaire et purger ensuite (programme P.0) jusqu'à éliminer tout l'air.
- Utiliser TOUJOURS des joints et de la visserie neufs lors du montage de l'échangeur (les joints sont à usage unique).
- Vérifier la combustion et le CO₂ avec un analyseur après le changement ; ajuster si nécessaire selon le manuel.
- Vérifier et nettoyer le siphon/évacuation des condensats pour éviter les retours dans la chambre.
- Respecter le couple de serrage indiqué par le fabricant sur les brides/collecteurs (consulter le manuel d'installation du modèle spécifique).
- Confirmer si votre série nécessite une version avec/sans capteur associé (références OEM différentes).
Questions fréquentes sur les chambres de combustion GM30-45-008-10
Est-ce compatible avec ma Vaillant ecoTEC plus VMW ES 346/5‑5 ?
Dans quelles pannes est impliqué cet échangeur ?
Ai-je besoin d'une version avec capteur ?
Que dois-je changer d'autre en le remplaçant ?
