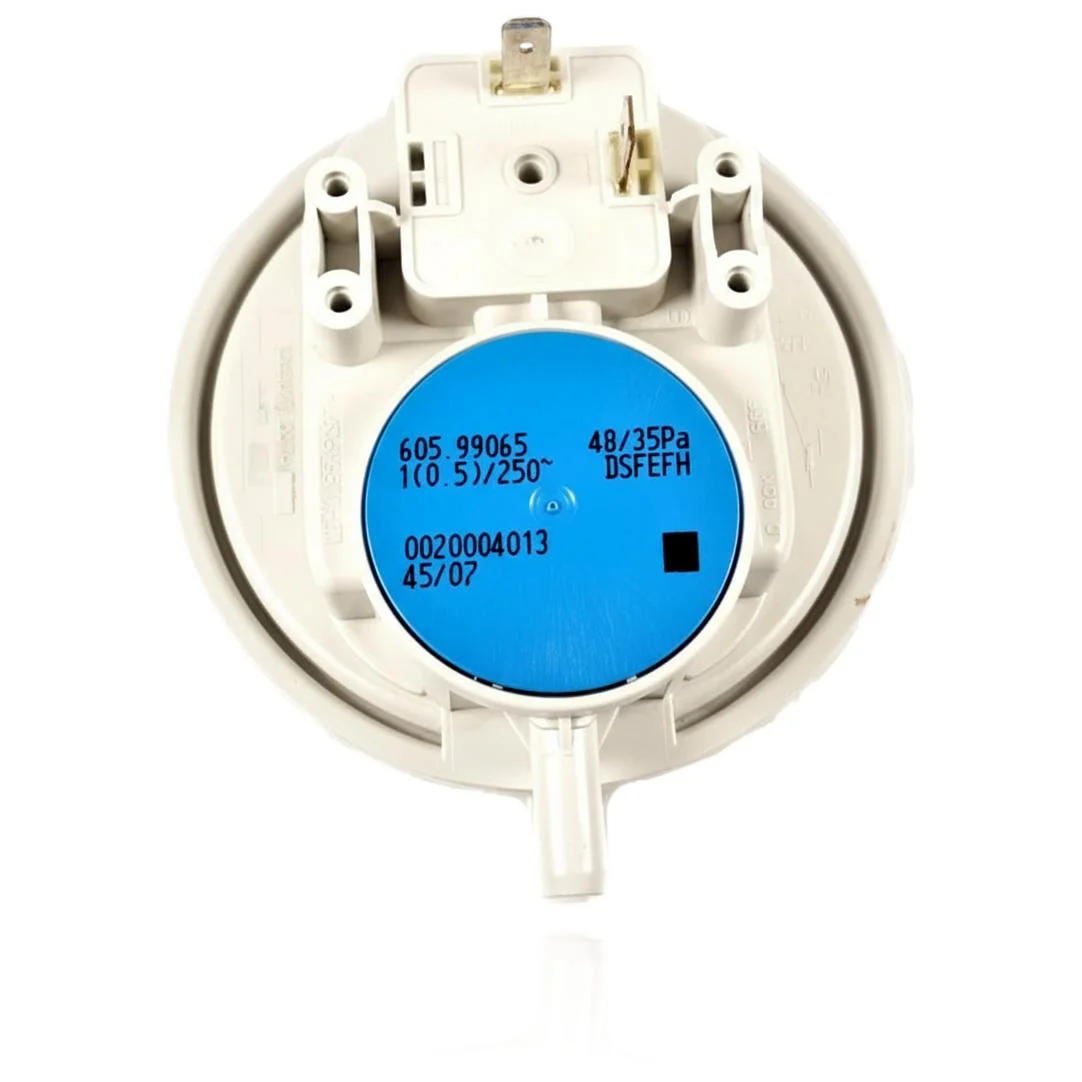

Druckschalter Huba Control 605.99065 Für Saunier Duval Isomax F 35 H-MOD - Ref. 0020048295
Der Huba Control 605.99065 Druckschalter für Saunier Duval Isomax F 35 H-MOD steuert den Luft- oder Wasserdruck im Kessel und ermöglicht dessen ordnungsgemäße Funktion. Bei einem Ausfall kann der Kessel möglicherweise nicht starten oder blockieren, selbst wenn der tatsächliche Druck korrekt ist, was den Fehlercode 02: Luftstromfehler verursachen kann. Dieser Druckschalter ist kompatibel mit Modellen der Isomax-Serie, wie dem Condens F 35 E, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob dieses Bauteil ersetzt werden muss, wenn Funktionsprobleme im Zusammenhang mit dem Druck festgestellt werden.
- Teileart
- Druckschalter
- Zustand
- Generalüberholt
- Katalogreferenz
- 0020048295
- Garantie
- 1 Jahr
Mit der Referenz 0020048295 kompatible Saunier Duval Heizkessel
Druckschalter mit der Referenz 0020048295. Vier bestätigte Kompatibilitäten: Condens F 35 E und Condens F 35 H-MOD.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval Condens F 35 E | Isomax | Kontrastiert |
| Saunier Duval Condens F 35 H-MOD | Isomax | Kontrastiert |
| Saunier Duval F 35 H-MOD | Isomax | Kontrastiert |
| Saunier Duval F 35 H-MOD | Isotwin | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 0020048295 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020048295 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose im Druckschalter 0020048295 erfordern
Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel versucht zu zünden, man hört den Ventilator, und nach wenigen Sekunden stoppt er, ohne eine Flamme zu erzeugen.
Ursache: Der Differenzdruckschalter erkennt den Unterdruck, den der Ventilator erzeugt, nicht, und die Steuerung blockiert aus Sicherheitsgründen die Gaszufuhr.
Achte darauf, dass die beiden Silikonschläuche, die den Druckschalter mit dem Ventilator und der Brennkammer verbinden, nicht geknickt, locker oder mit Kondensat gefüllt sind.
- 02
Ein Fehlercode erscheint, der mit dem Abzug oder der Rauchabführung zusammenhängt.
Ursache: Wenn der Kontakt des Druckschalters nicht zum richtigen Zeitpunkt schaltet, interpretiert die Steuerung, dass nicht genügend Zug vorhanden ist, obwohl der Ventilator einwandfrei funktioniert.
Überprüfen Sie den Kondensatablauf und den Abgasanschluss: Eine Verstopfung dort kann denselben Code verursachen, ohne dass der Druckschalter defekt ist.
- 03
An manchen Tagen startet es beim ersten Mal, an anderen benötigt es mehrere Versuche.
Ursache: Es ist typisch für einen Mikroschalter oder eine Membran, dass sie anfangen, intermittierend zu versagen, bevor sie vollständig aufhören zu schalten.
Notieren Sie, ob die Fehler mit Feuchtigkeit oder Kälte übereinstimmen; eine Kondensation in den Anschlussrohren zeigt die gleichen Symptome und erfordert keinen Austausch des Teils.
- 04
Der Heizkessel startet gut, schaltet sich aber während eines Heizzyklus von selbst ab.
Ursache: Wenn der Druckschalter den Kontakt mit dem bereits eingeschalteten Brenner verliert, schaltet die Steuereinheit aus demselben Sicherheitsgrund ab wie beim Start.
Bei kalter Heizung die Silikonschläuche abziehen und durchblasen, um eine teilweise Verstopfung auszuschließen, bevor der Druckschalter ausgetauscht wird.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| 02 | Fehler Luftdurchfluss | Der Abgas-Druckwächter schaltet beim Anlaufen nicht um (erkennt den Differenzdruck nicht) aufgrund einer defekten Membran/Mikroschalters oder verstopfter Schläuche/Venturi; die Leiterplatte interpretiert dies als fehlenden Zug und löst 02 aus. Durchgang an den Klemmen bei laufendem Gebläse prüfen sowie Druckschläuche und Abgasableitung überprüfen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt des Druckschalters Saunier Duval 0020048295
- Katalogreferenz
- 0020048295
- SKU intern Uniclima
- PCIF35HMOD
- Marke
- Saunier Duval
- Teileart
- Druckschalter
- Einheiten auf Lager
- 6 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Teilenummer
- 605.99065
- Druckdifferenz (Öffnen/Schließen)
- 48/35 Pa
- Elektrische Ladung
- 1(0.5)A / 250V~
Häufige Fragen zum Druckschalter 0020048295
Soll ich die Referenz 0020004013 oder 0020048295 für die Isotwin F 35 H-MOD bestellen?
Welchen Druckdifferenzwert hat der Druckschalter 605.99065 der Isomax Condens F 35 E?
Ist dieser Huba Control Druckschalter auch für die Isomax Condens F 35 H-MOD geeignet?
Welchen elektrischen Kontakt unterstützt der Druckschalter 605.99065 der Isomax/Isotwin F 35 H-MOD?
