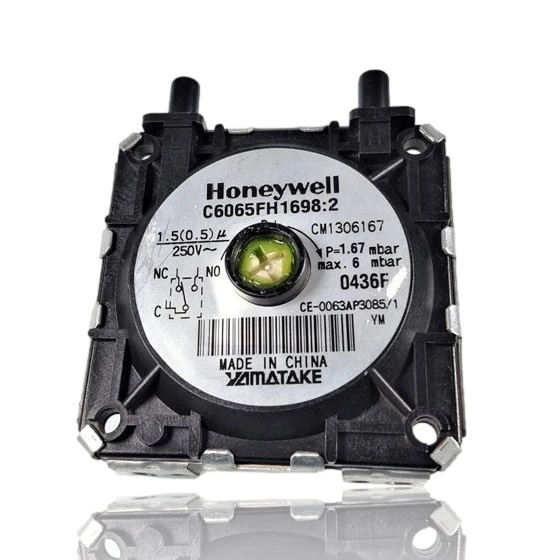

Druckschalter Honeywell C6065FH1698:2 Für Chaffoteaux Calydra Comfort 28 FF

Kompatible Chaffoteaux-Kessel

Druckschalter. Vier bestätigte Kompatibilitäten: CALYDRA COMFORT 28 FF und CALYDRA DELTA 28 FF.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose im Druckschalter erfordern

Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet nicht und im Display erscheint eine Sicherheitsverriegelung.

  Ursache: Der Druckschalter schließt den Kontakt, der das Einschalten des Heizkessels ermöglicht, nicht, da er den richtigen Druck nicht erkennt.

  Überprüfen Sie vor dem Wechseln, ob das Druckansaugrohr richtig angeschlossen ist und keine Risse aufweist.

• 02

  Der Ventilator läuft problemlos, aber der Heizkessel stoppt direkt nach diesem Schritt.

  Ursache: Der Druckschalter hat einen Kontakt, der verschmutzt oder abgenutzt sein kann, was verhindert, dass die Steuerung die erforderliche Bestätigung erhält.

  Überprüfen Sie den Anschluss des Druckschalters und seine Anschlüsse: Eine schlechte Verbindung kann denselben Fehler verursachen wie ein defekter Kontakt.

• 03

  Der Zündfehler tritt sporadisch auf, ohne ein festes Muster zwischen den Versuchen.

  Ursache: Ein mechanischer Kontakt, der sich abnutzt, funktioniert nicht immer gleich, was zu Variationen beim Zünden führt.

  Notiere, ob der Fehler eher beim Kaltstart oder nach vielen Stunden Betrieb auftritt: dies hilft, das Problem des Druckschalters zu identifizieren.

• 04

  Der Abluftventilator wurde ersetzt und der Luftdruckfehler tritt weiterhin auf.

  Ursache: Wenn der Ventilator einwandfrei funktioniert, ist die nächste Komponente, die überprüft werden muss, der Druckschalter oder sein Verbindungsschlauch.

  Bevor du entscheidest, ob der Druckschalter in Ordnung ist oder nicht, blase sanft in das Rohr, während der Kessel ausgeschaltet ist, und messe mit einem Multimeter, ob der Kontakt umschaltet.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Druckschalters Chaffoteaux

SKU intern Uniclima

PHCC28FF

Marke

Chaffoteaux

Teileart

Druckschalter

Einheiten auf Lager

3 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Hersteller

Honeywell

Modell

C6065FH1698:2

Herstellungscharge

CM1306167

Kondensator

1,5(0,5) µF

Spannung

250V~

Schaltdruck

P=1,67 mbar (max. 6 mbar)

Datumscode

0436F

CE-Zertifikat

CE-0063AP3085/1

Herstellungsort

MADE IN CHINA / YAMATAKE

Mikroschalter

V-5B100-0A5, 1.5A~250VAC, Y170, 0338F
