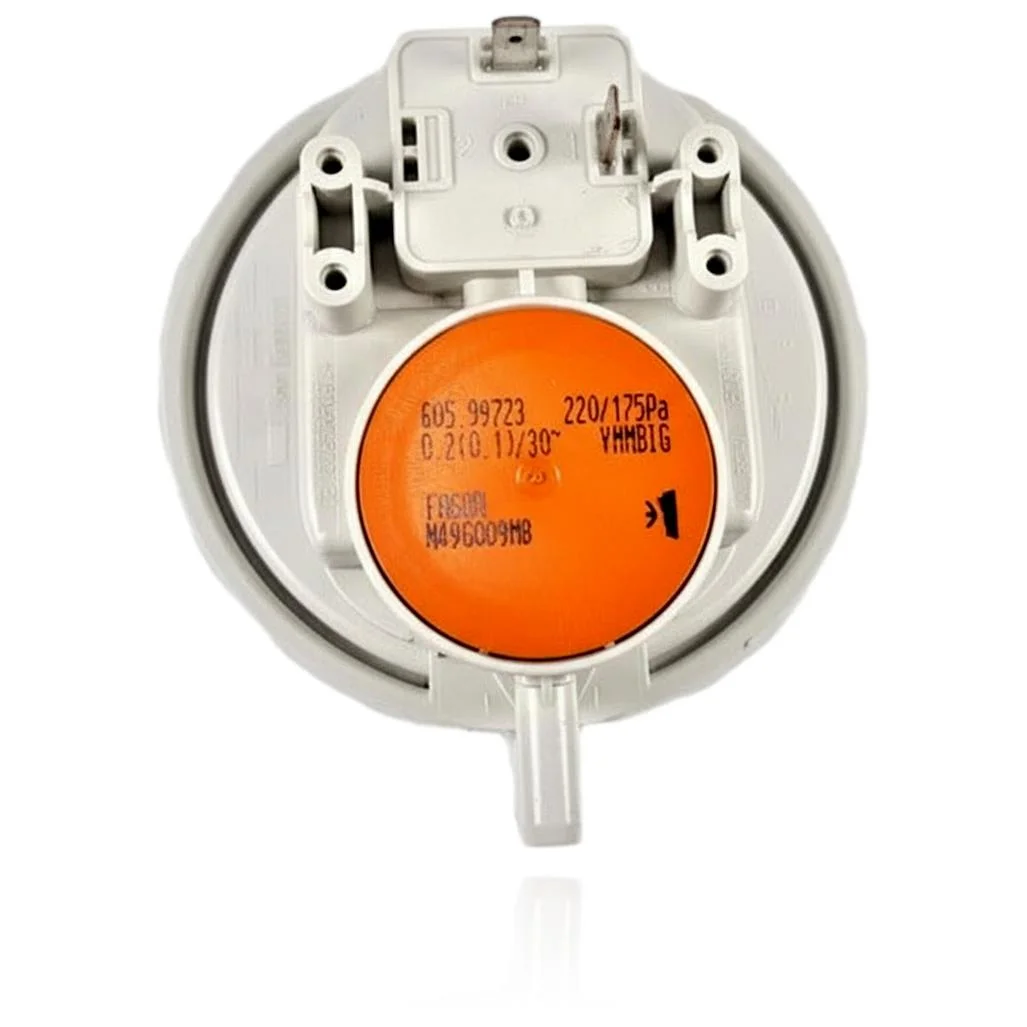

Luftdruckschalter Fagor CE-30E/1 N Ref. N49G009M8

Fagor-Kessel kompatibel mit der Referenz N49G009M8

Druckschalter mit der Referenz N49G009M8. 21 bestätigte Kompatibilitäten: E/1 B-912011664 und CE-30E-1GLP-912011940.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. N49G009M8 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz N49G009M8 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose im Druckschalter N49G009M8 erfordern

Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet den Brenner nicht und bleibt blockiert.

  Ursache: Der Luftdruckschalter zeigt der Steuerung nicht an, dass der Abluftventilator den erforderlichen Druck erzeugt.

  Überprüfen Sie, ob das Abgasrohr und der Austritt nicht durch Nester, Eis oder Schmutz blockiert sind.

• 02

  Im Panel erscheint eine Fehlermeldung des Luftdruckschalters.

  Ursache: Die Steuerung erkennt, dass der Kontakt des Druckschalters seinen Zustand nicht ändert, wenn er es sollte.

  Achte darauf, dass die Verbindungsschläuche des Druckschalters zum Abgasrohr nicht locker, verbogen oder mit angesammelter Kondensation sind.

• 03

  Der Abzug funktioniert, aber der Heizkessel blockiert, bevor er zündet.

  Ursache: Der Druckschalter wandelt den erzeugten Druck nicht in ein gültiges elektrisches Signal für die Steuerungseinheit um.

  Bei ausgeschaltetem Kessel blasen Sie sanft in das Verbindungsschlauch des Druckschalters und hören Sie, ob es klickt; wenn es nicht umschaltet, bestätigen Sie den Fehler.

• 04

  Der Fehler tritt häufiger auf, wenn es draußen windig oder kalt ist.

  Ursache: Ein abgenutzter Druckschalter wird empfindlicher gegenüber Grenzbedingungen und fällt genau an der Grenze seiner Einstellung aus.

  Notiere, ob die Blockade mit Tagen starken Windes übereinstimmt, da dies den Zug beeinflussen kann, ohne dass das Teil defekt ist.

Fehlercodes von Fagor, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Druckschalters Fagor N49G009M8

Katalogreferenz

N49G009M8

SKU intern Uniclima

PCFCE30EN

Marke

Fagor

Teileart

Druckschalter

Einheiten auf Lager

7 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Differenzdruckschalter

220/175 Pa

Regelbereich

0.2(0.1)/30~

Komponentencode

605.99723

Referenz

N49G009M8
