Generalüberholt Fagor Druckschalter Geyser Gastech

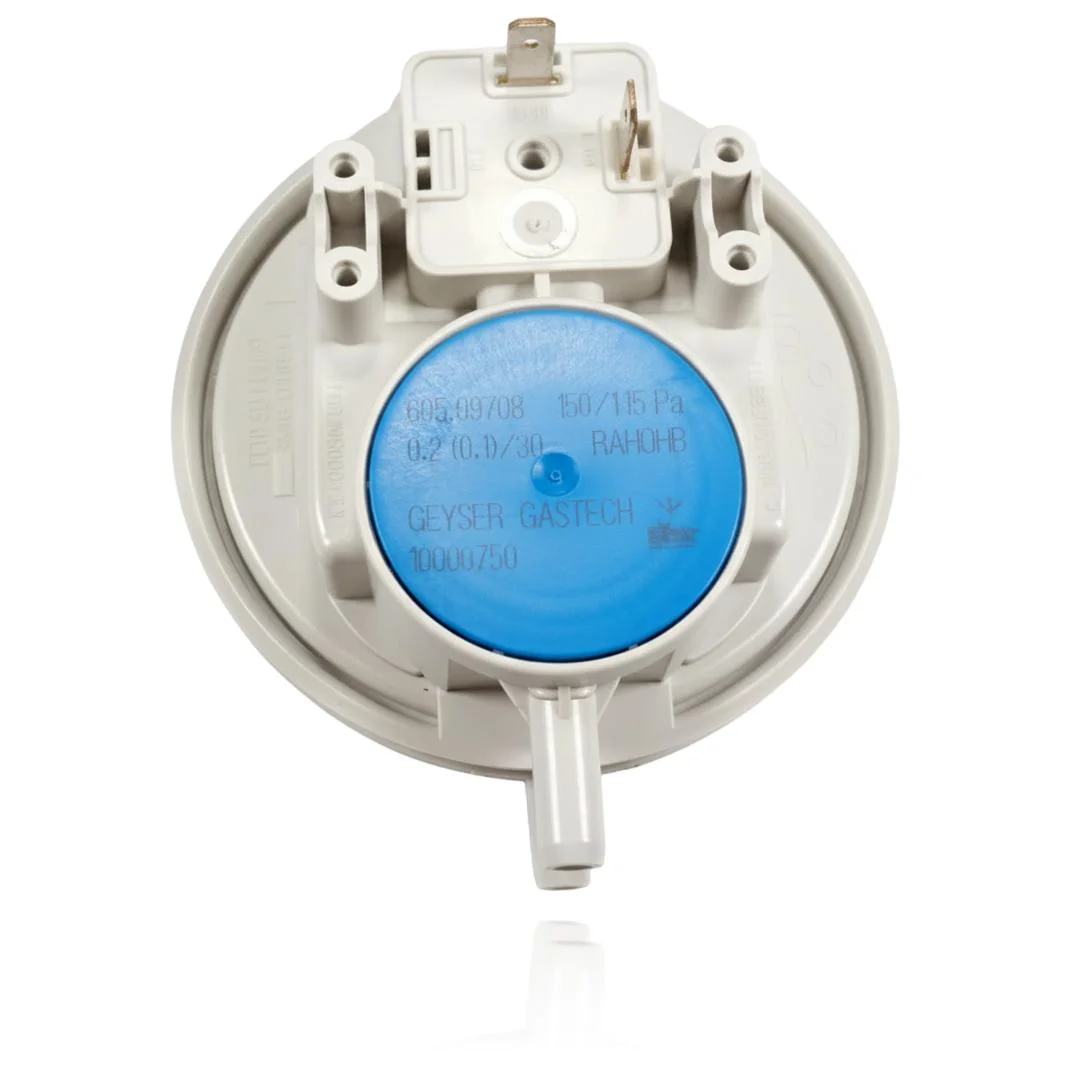

Presostato De Humos Fagor FE 11DL N Geyser Gastech Ref. 810006759

Differenzdruckschalter, den Fagor in seiner Reihe FE 11DL und verwandten Modellen einbaut. Das Bauteil trägt den Aufdruck 605.09708 und die Marke Geyser Gastech und ist auf 150/115 Pa eingestellt. Es schaltet den Betrieb des Brenners je nach dem Druck, den es im Abgaskreislauf erkennt, ein oder aus. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch eine technische Diagnose, selbst wenn es nicht mehr umschaltet und der Kessel blockiert oder nicht startet.

Teileart: Druckschalter
Zustand: Generalüberholt
Katalogreferenz: 810006759
Garantie: 1 Jahr

inkl. MwSt. Lager · 3 Stk.

Kompatibilität

Fagor Heizkessel kompatibel mit der Referenz 810006759

Druckschalter mit der Referenz 810006759. Fünf bestätigte Kompatibilitäten: FE-11DL1B und FE11D1N.

Bewährte Kompatibilität

Kesselmodell	Familie	Überprüfung
Fagor FE-11DL1B	Fagor FE (Durchlauferhitzer)	Kontrastiert
Fagor FE11D1N	Fagor FE (Durchlauferhitzer)	Kontrastiert
Fagor FE11DPL1B	Fagor FE (Durchlauferhitzer)	Kontrastiert
Fagor FEC11TD1N	Fagor FEC (Durchlauferhitzer)	Kontrastiert
Fagor AQUAPRO-11E1N	Fagor AQUAPRO (Durchlauferhitzer)	Kontrastiert

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob die Ref. 810006759 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 810006759 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Diagnose und Fehlercodes

Symptome, die eine Diagnose im Druckschalter 810006759 erfordern

Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

01
Der Kessel zündet nicht und zeigt einen Fehler im Zusammenhang mit dem Zugdruck an.
Ursache: Der Rauchdruckschalter erkennt nicht, dass die Abgasführung korrekt ist, weshalb die Steuerung das Zünden des Brenners verhindert.
Überprüfen Sie, ob der Rauchabzug und der äußere Schornsteinaufsatz frei von Verstopfungen sind.
02
Der Ventilator funktioniert, aber der Brenner zündet nicht.
Ursache: Das deutet darauf hin, dass der Druckschalter den Kontakt nicht schließt, obwohl der Abluftventilator genügend Druck erzeugt.
Messen Sie die elektrische Kontinuität des Druckschalters mit einem Multimeter, während der Ventilator läuft.
03
Der Heizkessel schaltet sich mehrmals hintereinander selbst ein und aus.
Ursache: Ein instabiler Druckschalter führt dazu, dass die Steuerung das Zündsignal wiederholt validiert und invalidiert.
Beobachte, ob das Abschalten immer an derselben Stelle der Zündsequenz erfolgt, bevor du das Teil als defekt betrachtest.
04
Der Zündfehler ist nicht konstant: manchmal startet er und manchmal nicht.
Ursache: Die internen Kontakte des Druckschalters können oxidiert oder das Membran veraltet sein, was zu einem unregelmäßigen Betrieb führt.
Bauen Sie den Druckschalter ab und überprüfen Sie visuell den Zustand der Anschlussrohre und der Kontakte, bevor Sie ihn austauschen.

Fehlercodes von Fagor, die eine Diagnose erfordern

Code	Störung	Technische Überprüfungen
F2	Störung bei der Erkennung der Luftzirkulation durch den Abgas-/Luft-Druckwächter.	Brücken Sie keine Kontakte und speisen Sie keine Komponenten direkt zur Prüfung. Bitten Sie einen Techniker, die Ursache gemäß dem Handbuch des Modells und seiner Revision zu überprüfen, ohne die Schutzvorrichtungen zu deaktivieren. Das Symptom oder der Code bestätigt nicht allein, dass dieses Teil defekt ist.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt des Druckschalters Fagor 810006759

Katalogreferenz: 810006759
SKU intern Uniclima: PCF2501
Marke: Fagor
Teileart: Druckschalter
Einheiten auf Lager: 3 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Komponentencode: 605.09708
Einstelldruck: 150/115 Pa
Druckbereich: 0,2 (0,1) / 30
Zusatzcode: RAH0H8

Häufig gestellte Fragen

Häufige Fragen zum Druckschalter 810006759

Ist dieser Rauchdruckschalter für die FE 11DL1B ein Originalteil von Fagor?

Das Bauteil trägt die Marke Geyser Gastech, nicht Fagor; Fagor verbaut es in seiner FE 11DL-Serie und verwandten Modellen.

Passt dieser Druckschalter für die Fagor Aqualux 11E1B?

Ja, es wird als kompatibel zusammen mit Aquapro 11E1N, FE 11D1B, FE 11D1N, FE 11DL1B, FE 11DPL1B und FEC 11TD1N aufgeführt.

Auf welchen Druck ist der Rauchdruckschalter der Fagor FEC 11TD1N eingestellt?

Bei 150/115 Pa, mit einem Bereich von 0,2 (0,1) bis 30, gemäß dem Etikett.

Welche Störung behebt dieser Druckschalter in der Fagor FE 11D1N?

Es muss überprüft werden, wenn sie aufhört zu schalten und der Kessel blockiert oder nicht startet. Der Austausch erfordert eine technische Diagnose.
