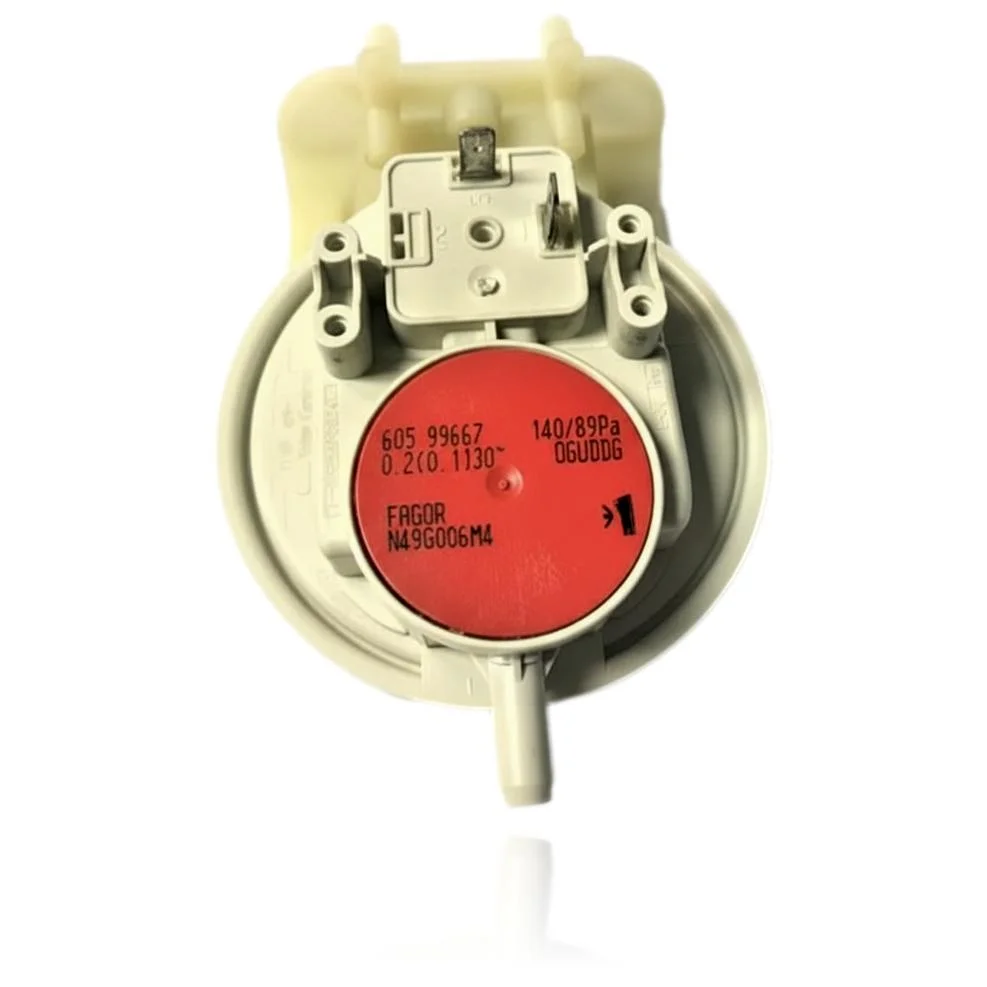

Luftdruckschalter Kessel Fagor FE24E1N / FE24EC1N - Ref. N49G006M4

Fagor-Kessel kompatibel mit der Referenz N49G006M4

Druckschalter mit der Referenz N49G006M4. Sechs nachgewiesene Kompatibilitäten: FE-24E/1 B und FE-24E/1 N.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. N49G006M4 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz N49G006M4 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose im Druckschalter N49G006M4 erfordern

Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel versucht, sich zu zünden, der Ventilator startet, stoppt jedoch, bevor die Flamme erscheint.

  Ursache: Der Druckschalter schließt den Luftkontakt nicht, weshalb die Steuerung das Öffnen des Gasventils nicht anordnet.

  Achte darauf, dass die Silikonschläuche zwischen dem Druckschalter und dem Ventilator nicht geknickt, locker oder mit angesammeltem Kondensat sind.

• 02

  Auf dem Display erscheint eine Fehlermeldung über eine Belüftungsstörung oder fehlenden Zug beim Einschalten.

  Ursache: Dieser Code wird angezeigt, wenn die Steuerungsschnittstelle das erwartete Drucksignal vom Druckschalter nicht erhält, unabhängig davon, ob der Ventilator ordnungsgemäß funktioniert.

  Überprüfen Sie vor dem Austausch des Teils den Rauchabzug und die Luftzufuhr auf mögliche äußere Verstopfungen (Nester, Schmutz, verstopfter Anschluss).

• 03

  Der Ventilator funktioniert einwandfrei, aber der Brenner zündet nie.

  Ursache: Wenn der Druckschalter den Kontakt kleben hat oder die Membran beschädigt ist, sendet er das Signal nicht, obwohl der tatsächliche Unterdruck korrekt ist.

  Hören Sie, ob der Ventilator mehrere Sekunden lang stabile Umdrehungen beibehält, bevor Sie in Betracht ziehen, dass der Druckschalter defekt ist.

• 04

  Der Kessel blockiert gelegentlich mit demselben Fehler, ohne ein festes Muster.

  Ursache: Ein abgenutzter Kontakt des Druckschalters kann manchmal gut funktionieren und manchmal nicht, was zu intermittierenden Fehlern führt.

  Notiere, ob die Blockade mit starkem Wind oder Regen zusammenfällt: dies kann auf ein Problem im Abgasbereich hindeuten, mehr als auf den Druckschalter.

Fehlercodes von Fagor, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Druckschalters Fagor N49G006M4

Katalogreferenz

N49G006M4

SKU intern Uniclima

PREF24E

Marke

Fagor

Teileart

Druckschalter

Einheiten auf Lager

6 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Komponentencode

605.99667

Schaltdruck (Öffnen/Schließen)

140/89 Pa

Elektrische Eigenschaften des Kontakts

0,2(0,1) A / 30 V~

Chargencode

0GUDDG

Auf dem Datenträger aufgedruckte Marke

FAGOR

Teilenummer

N49G006M4
