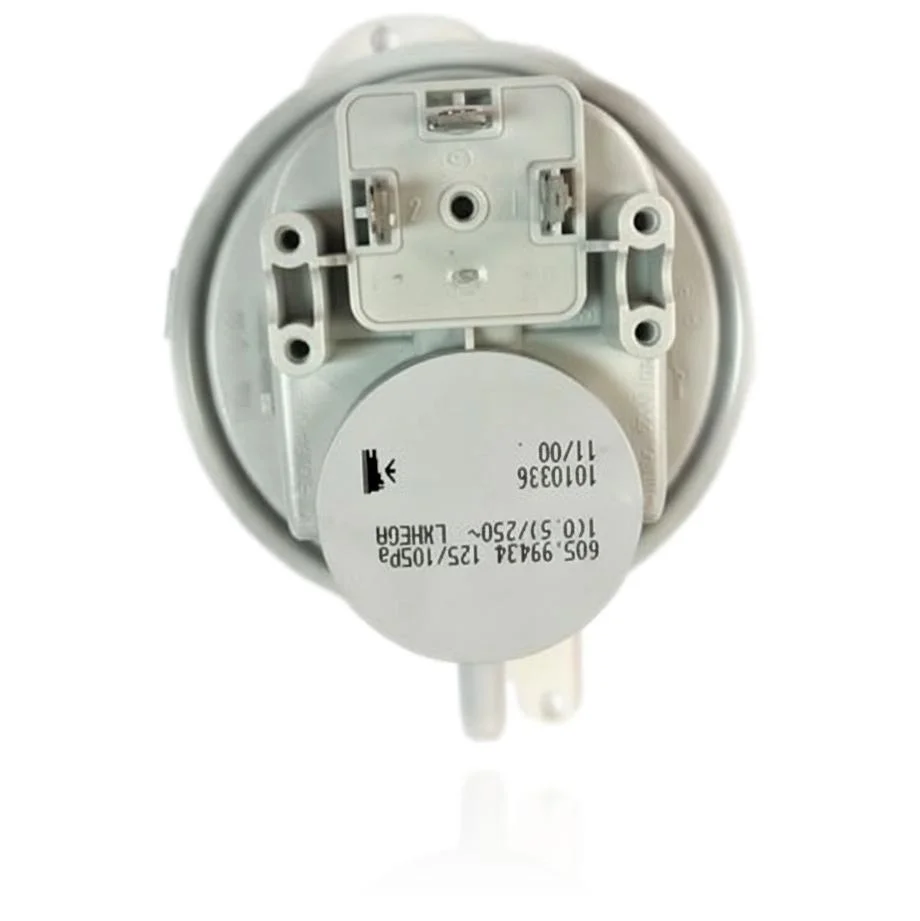

Luftdruckschalter Kessel MC FF - Ref. 605.99434
Der Luftdruckschalter überprüft den Druck im Kessel MC FF und stellt sicher, dass das System ordnungsgemäß funktioniert. Wenn er ausfällt, wirst du feststellen, dass der Kessel nicht startet oder blockiert, obwohl der tatsächliche Druck angemessen ist. Dieses Bauteil ist kompatibel mit Modellen der Serien CALYDRA, ELEXIA, HYXIA, NECTRA und natürlich dem MC FF. Die Herstellerreferenz lautet 605.99434. Ein Techniker muss durch eine Diagnose bestätigen, ob er ersetzt werden muss, wenn du Probleme beim Starten oder Blockierungen im Betrieb hast.
- Teileart
- Druckschalter
- Zustand
- Generalüberholt
- Katalogreferenz
- 60081725-01 60081725
- Garantie
- 1 Jahr
Heizkessel Chaffoteaux kompatibel mit der Referenz 60081725-01 60081725
Druckschalter mit der Referenz 60081725-01 60081725. 13 bestätigte Kompatibilitäten: 2.23 und 2.28.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Chaffoteaux 2.23 | CALYDRA | Kontrastiert |
| Chaffoteaux 2.28 | CALYDRA | Kontrastiert |
| Chaffoteaux ELEXIA | ELEXIA | Kontrastiert |
| Chaffoteaux II | ELEXIA | Kontrastiert |
| Chaffoteaux HYXIA | HYXIA | Kontrastiert |
| Chaffoteaux FF | MC | Kontrastiert |
| Chaffoteaux 1.23 | NECTRA | Kontrastiert |
| Chaffoteaux 2.23 | NECTRA | Kontrastiert |
| Chaffoteaux 2.28 | NECTRA | Kontrastiert |
| Chaffoteaux 3.23 | NECTRA | Kontrastiert |
| Chaffoteaux C 2.23 | NECTRA | Kontrastiert |
| Chaffoteaux TOP 2.23 | NECTRA | Kontrastiert |
| Chaffoteaux TOP 3.23 | NECTRA | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Referenz 60081725-01 60081725 das Teil für deinen Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 60081725-01 60081725 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose im Druckschalter 60081725-01 60081725 erfordern
Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht und bleibt in unbestimmtem Wartemodus, ohne dass der Brenner startet.
Ursache: Der Druckschalter schließt den Sicherheitskontakt für die Luft nicht und die Steuerung gibt das Zündsignal nicht.
Achte darauf, dass der Ventilator startet und sich frei dreht, ohne Reibung oder seltsame Geräusche, bevor du den Druckschalter wechselst.
- 02
Der Ventilator funktioniert normal, aber der Zündzyklus schreitet nicht voran.
Ursache: Ohne das Signal des Druckschalters, das den Luftdruck bestätigt, bleibt die Steuerung aus Sicherheitsgründen in dieser Phase stehen.
Überprüfen Sie, ob die Anschlussrohre des Druckschalters keine angesammelte Kondensation aufweisen und nicht eingeklemmt sind.
- 03
Die Startfehler kommen und gehen, sie treten nicht immer auf.
Ursache: Ein Druckschalter, der anfängt zu versagen, kann ein unregelmäßiges Signal geben, je nachdem, wie der Druck bei jedem Start variiert.
Registriere, ob der Fehler häufiger bei der kalten Heizung oder nach längerer Nutzung auftritt, um einzugrenzen, ob es am Druckschalter oder einer anderen Ursache liegt.
- 04
Nach der Reinigung des Abgasrohrs blockiert der Heizkessel weiterhin gleich.
Ursache: Wenn die Verstopfung nicht mehr besteht und der Fehler weiterhin auftritt, liegt der Verdacht auf dem Druckschalter selbst.
Mit dem bereits überprüften und gereinigten Rohr, messe die elektrische Kontinuität des Druckschalters, bevor du ihn vollständig ausschließt.
Fehlercodes von Chaffoteaux, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| 40-60-80 | Abgasgebläse in Betrieb und Druckwächter in Ruhestellung. | Der Luft-Druckwächter (60081725-01) schließt nicht, obwohl das Gebläse läuft; Durchgang des Mikroschalters beim Anlaufen, Zustand von Rohren/Abgassiphon und Unterdruck am Venturi prüfen. |
| 40-60-70 | Inkohärenz der Absaugung: Gebläse gestoppt und der Druckwächter kehrt nicht auf OFF zurück. | Luft-Druckwächter verklebt/geschlossen bei stehendem Gebläse; mit dem Multimeter prüfen (Kontakte des Druckwächters), die Druckschläuche kontrollieren und sicherstellen, dass kein Wasser/keine Verstopfungen im Abgaskreis vorliegen. |
| E05 | Anomalie des Abgas-Druckwächters. | Der Druckwächter schaltet beim Start nicht um (schließt/öffnet nicht); Durchgang des Druckwächters und Unterdruck des Gebläses messen sowie die Druckabnahmeschläuche und den Abgasausgang prüfen. |
| 6 07 | Druckwächter ON Gebläse OFF. | Kontakt des Druckwächters bei stehendem Gebläse geschlossen (Druckwächter klebt oder überbrückt); mit dem Multimeter prüfen und Schläuche/Kondensat überprüfen, die das Signal verfälschen können. |
| 6 08 | Druckwächter AUS, Gebläse EIN. | Der Druckwächter schließt bei laufendem Gebläse nicht (steife Membran oder Verstopfung in den Schläuchen/der Druckkammer); Unterdruck des Abgasgebläses und Durchgang des Druckwächters während des Anlaufs prüfen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt des Druckschalters Chaffoteaux 60081725-01 60081725
- Katalogreferenz
- 60081725-01 60081725
- SKU intern Uniclima
- PCMCFF
- Marke
- Chaffoteaux
- Teileart
- Druckschalter
- Einheiten auf Lager
- 0 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Komponentencode
- 605.99434
- Einstellung (Öffnen/Schließen)
- 125/105 Pa
- Kontaktladung
- 1(0,5)A / 250V~
- Interner Code
- 101033 6
- Chargencode
- LXHEQR
- Herstellungsdatum (Monat/Jahr)
- 11/00
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Chaffoteaux HYXIA (PDF) Dokument © Chaffoteaux, als technische Referenz bereitgestellt.
Häufige Fragen zum Druckschalter 60081725-01 60081725
Ist dieser Druckschalter für den Kessel Elexia II geeignet?
Welche Störung behebt dieser Druckschalter in der Nectra 2.23?
Bei welchem Druck öffnet und schließt der Druckschalter der Calydra 2.28?
Welcher elektrische Kontakt wird vom Druckschalter der Hyxia unterstützt?
