Presostat für Luft Saunier Duval Isofast F35 E Honeywell Ref. 05733900
Luftdruckschalter für Saunier Duval Isofast F35 und F35 E Heizkessel. Das Bauteil wird von Honeywell (Serie Yamatake, Code C6065FH1326:2) hergestellt, gefertigt in Japan, und ist auf 0,60 mbar mit einem Maximum von 6 mbar eingestellt. Es erkennt den vom Ventilator erzeugten Luftdruck und ermöglicht oder unterbricht das Zünden des Brenners. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch eine technische Diagnose, selbst wenn die Umschaltung fehlschlägt und der Kessel nicht zündet oder blockiert.
- Teileart
- Druckschalter
- Zustand
- Generalüberholt
- Katalogreferenz
- 05733900
- Garantie
- 1 Jahr
Heizkessel kompatibel mit der Referenz 05733900
Druckschalter mit der Referenz 05733900. 15 bestätigte Kompatibilitäten: Isofast F30 E und Isofast F30 EH.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval Isofast F30 E | Isofast | Kontrastiert |
| Saunier Duval Isofast F30 EH | Isofast | Kontrastiert |
| Saunier Duval Isofast F35 E1 | Isofast | Kontrastiert |
| Saunier Duval Isofast F35 E H-MOD | Isofast | Kontrastiert |
| Saunier Duval Themafast F25 E | Themafast | Kontrastiert |
| Saunier Duval Themafast F25 E H-MOD | Themafast | Kontrastiert |
| Saunier Duval Themafast F30 E | Themafast | Kontrastiert |
| Saunier Duval Themafast F30 E H-MOD | Themafast | Kontrastiert |
| Saunier Duval Isotwin F28 E-A | Isotwin | Kontrastiert |
| Saunier Duval Isotwin F30 H-MOD | Isotwin | Kontrastiert |
| Saunier Duval Themaclassic F AS 30 E | Themaclassic | Kontrastiert |
| Saunier Duval Thema F25 E STL | Thema | Kontrastiert |
| Saunier Duval Opalia F17 E | Opalia | Kontrastiert |
| Saunier Duval Opaliafast F17 E | Opalia | Kontrastiert |
| Saunier Duval Isomax F28 E2 | Isomax | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 05733900 das Teil für deinen Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05733900 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose im Druckschalter 05733900 erfordern
Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel blockiert sofort, nachdem der Ventilator gestartet wurde, bevor die Zündung ertönt.
Ursache: Der Druckschalter muss den Kontakt schließen, wenn er einen ausreichenden Luftdruck erkennt; wenn dies nicht geschieht, beginnt der Prozess nicht.
Achte darauf, dass der Ventilator seine normale Geschwindigkeit erreicht und nicht überlastet klingt, bevor du den Druckschalter als defekt ansiehst.
- 02
Der Fehlercode der Heizung wechselt je nach Tag zwischen Luftfehler und Zündfehler.
Ursache: Eine instabile Umschaltung des Druckschalters kann bei jedem Versuch unterschiedliche Messwerte erzeugen, obwohl die Ursache dieselbe ist.
Notiere die Codes, die in mehreren aufeinanderfolgenden Versuchen erscheinen, um zu bestätigen, dass sie immer auf den Luftkreis verweisen.
- 03
Nach einer Reinigung oder Überprüfung des Heizkessels erscheint der Zündfehler weiterhin.
Ursache: Wenn der Druckschalter defekt ist, lösen weder die Reinigung des Brenners noch des Rohrs die Blockade.
Überprüfen Sie, ob die Anschlussrohre des Druckschalters nach der Überprüfung richtig angebracht sind, das ist ein Punkt, der oft übersehen wird.
- 04
Der Heizkessel benötigt mehrere Versuche, um sich zu zünden, und manchmal bleibt er komplett blockiert.
Ursache: Ein Druckschalter, der mit Verzögerung umschaltet, führt dazu, dass die Steuerung die zulässigen Zündversuche erschöpft.
Überprüfen Sie die elektrische Kontinuität des Druckschalters mit einem Multimeter, bevor Sie ihn ersetzen, insbesondere wenn der Fehler intermittierend ist.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F2 | Sicherheit fehlender Zug (SFT) oder Druckwächter. | Der Luftdruckwächter schaltet beim Anlaufen des Abgasgebläses nicht um (schließt den Kreis nicht) aufgrund von Empfindlichkeitsverlust, beschädigter Membran oder verstopften Anschlüssen/Schläuchen des Druckwächters/Venturi; durch Anlegen eines kontrollierten Unterdrucks und Messung des Durchgangs an den Kontakten überprüfen sowie Schläuche und elektrischen Anschluss überprüfen. |
| F33 | Luftstromfehler. | Der Luftdruckwächter erkennt fehlenden Unterdruck/Durchfluss (Kontakt offen oder blockiert), in der Regel durch einen defekten Druckwächter oder verschmutzte Anschlüsse/Venturi/Rohre; mit einem Umschalttest (durch Anlegen von Unterdruck) und Ablesen des Zustands prüfen sowie die Anschlüsse und die Verkabelung überprüfen/reinigen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt des Druckschalters Saunier Duval 05733900
- Katalogreferenz
- 05733900
- SKU intern Uniclima
- PCSDIF35E
- Marke
- Saunier Duval
- Teileart
- Druckschalter
- Einheiten auf Lager
- 7 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage

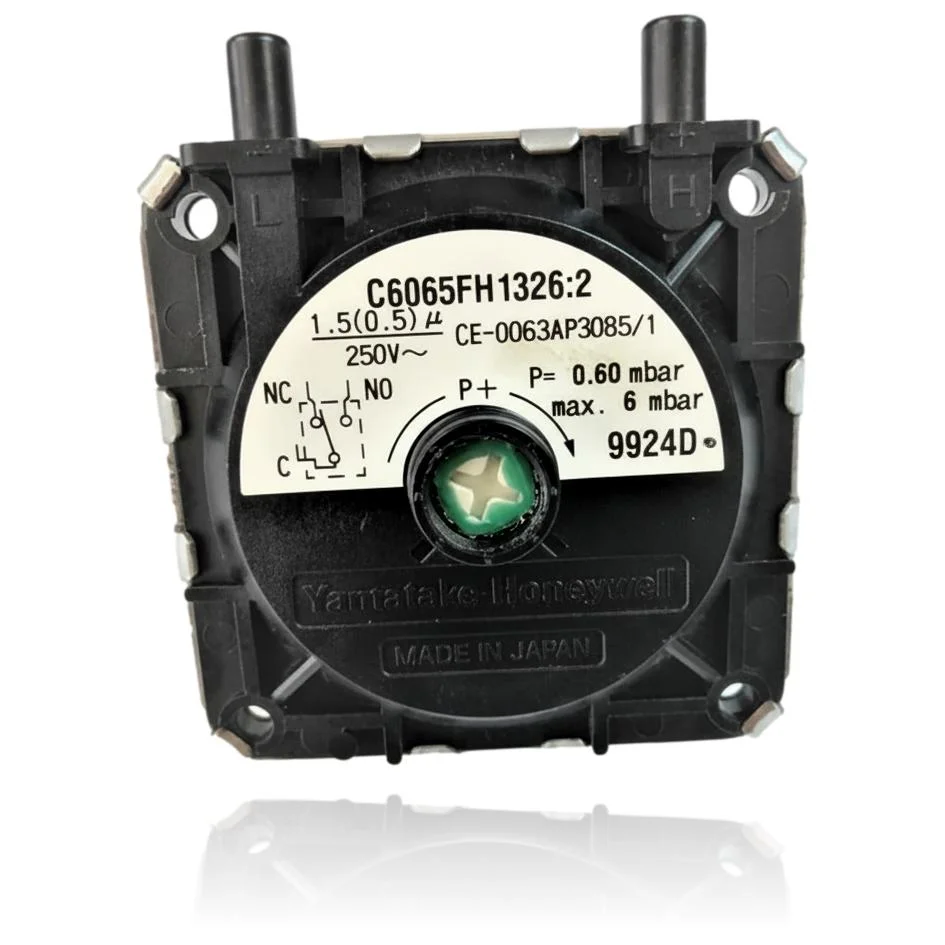

Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Komponentencode
- C6065FH1326:2
- Spannung
- 250V~
- Zugehöriger Kondensator
- 1,5 (0,5) µF
- Einstelldruck
- P=0,60 mbar
- Maximaler Druck
- 6 mbar
- Fehlercode CE
- CE-0063AP3085/1
- Unterer Code (mögliche Charge/Datum)
- 9924D
- Herstellungsort
- Hergestellt in Japan
- Der aufgedruckte Hersteller ist Honeywell (Serie Yamatake); es ist kein Saunier Duval-Komponente, obwohl die Marke es in ihren Kesseln verbaut.
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Saunier Duval Themaclassic F AS 30 E (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
Häufige Fragen zum Druckschalter 05733900
Wer stellt den Druckschalter für die Saunier Duval Isofast F35 E her?
Welchen Code hat der Druckschalter der Isofast F35 E?
Auf welchen Druck ist der Druckschalter der Isofast F35 kalibriert?
Für welche Saunier Duval Heizkessel ist dieser Honeywell Druckschalter Ref. 05733900 geeignet?
Welche Störung wird durch den Austausch dieses Druckschalters in der Isofast F35 E behoben?
