Generalüberholt Junkers Druckschalter Huba Control

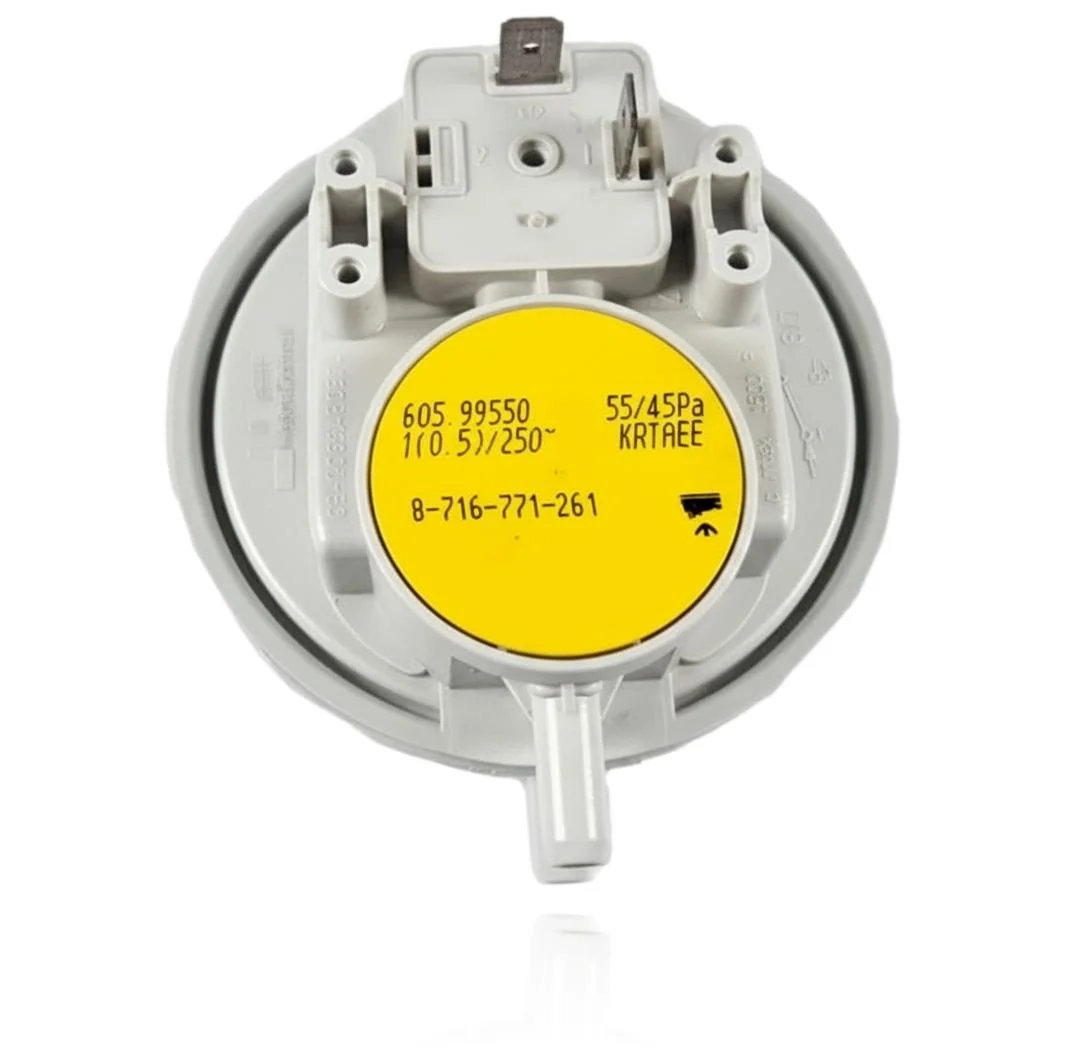

Luftdruckschalter Junkers ZWSB 22/28-3, ZWSE 24-5 MFA und MFK Huba Control Ref. 8716771261

Differenzdruckschalter, Artikelnummer 605.99550 und Referenz 8716771261 gemäß dem Etikett, für Junkers Heizkessel ZWSB 22/28-3, ZWSE 24-5 MFA und ZWSE 24-5 MFK. Er erkennt den Luftdruckunterschied im Abgas-/Ventilatorenkreis und schaltet den Betrieb ab, wenn dieser nicht korrekt ist, um zu verhindern, dass der Kessel ohne sichere Verbrennung startet. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch eine technische Diagnose, selbst wenn ein Luftdruck- oder Ventilatorfehler angezeigt wird.

Teileart: Druckschalter
Zustand: Generalüberholt
Katalogreferenz: 87167715800
Garantie: 1 Jahr

inkl. MwSt. Lager · 3 Stk.

Kompatibilität

Mit der Referenz 87167715800 kompatible Junkers-Kessel

Druckschalter mit der Referenz 87167715800. Zwei bestätigte Kompatibilitäten: ZWC 28/32-1MFA 23 und ZWC28-1MF2A 23.

Bewährte Kompatibilität

Kesselmodell	Familie	Überprüfung
Junkers ZWC 28/32-1MFA 23	Junkers Euromaxx ZWC	Kontrastiert
Junkers ZWC28-1MF2A 23	Junkers Euromaxx ZWC	Kontrastiert

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob die Ref. 87167715800 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 87167715800 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Diagnose und Fehlercodes

Symptome, die eine Diagnose im Druckschalter 87167715800 erfordern

Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

01
Der Kessel startet nicht und blockiert, wobei ein Fehler im Luftdruck oder im Ventilator angezeigt wird.
Ursache: Der Differenzdruckschalter erkennt den Druckunterschied, den der Ventilator erzeugt, nicht und verhindert das Einschalten.
Achte darauf, dass der Ventilator normal startet und Geräusche macht, bevor du annimmst, dass der Druckschalter das Problem ist.
02
Ein Fehlercode, der mit dem Luftdruckschalter oder dem Abgasventilator in Verbindung steht, erscheint auf dem Bildschirm.
Ursache: Die Platine ordnet diesen Code zu, weil sie keine Bestätigung des korrekten Drucks vom Druckschalter erhält.
Notiere den genauen Code und konsultiere das Störungsmanual des Boilers, bevor du kaufst, um auszuschließen, dass es der Ventilator ist.
03
Die Zündversuche schlagen nacheinander fehl, ohne dass die Flamme entzündet wird.
Ursache: Da es ein Differenzdruckschalter ist, muss er den Druck an zwei Punkten gleichzeitig messen; wenn einer der Rohre ausfällt, gibt er niemals das richtige Signal.
Überprüfen Sie die beiden Verbindungsschläuche des Druckschalters, nicht nur einen, um sicherzustellen, dass keiner davon abgeklemmt, gequetscht oder mit Wasser gefüllt ist.
04
Der Kessel funktioniert einige Tage gut und beginnt dann intermittierend aufgrund desselben Fehlers zu blockieren.
Ursache: Der Kontakt des Druckschalters kann allmählich zu versagen beginnen, bevor er ganz aufhört zu funktionieren.
Führen Sie ein Protokoll darüber, wann der Fehler auftritt, bei Kälte, Wind oder nach längerer Nutzung, da dies hilft zu bestätigen, ob das Muster mit einem defekten Druckschalter übereinstimmt.

Fehlercodes von Junkers, die eine Diagnose erfordern

Code	Störung	Technische Überprüfungen
C4	Der Druckwächter öffnet nicht in der Ruhestellung.	Der Luftdifferenzdruckwächter bleibt im Ruhezustand durch internen Defekt oder durch Wasser/Schmutz in den Schläuchen geschlossen, sodass die Steuereinheit ihn als aktiviert „sieht“; mit Multimeter Durchgang im Ruhezustand prüfen und Schläuche sowie Venturi-Anschlüsse überprüfen/reinigen.
C6	Der Druckschalter schließt nicht.	Bei laufendem Gebläse wird der Druckunterschied nicht erreicht oder der Druckwächter (Membran/Mikroschalter) versagt und schließt nicht; Schließen prüfen, indem Unterdruck mit einem Vakuummeter angelegt oder auf den Anschluss eingewirkt wird, während der Durchgang gemessen wird, und Schläuche, Venturi und Abgasgebläse überprüfen.
C1	Der Druckwächter hat während des Betriebs ausgelöst.	Mitten in der Verbrennung öffnet der Druckwächter aufgrund einer internen Störung oder eines kurzzeitigen Verlusts des Unterdrucks im Luft-/Abgaskreis; die Stabilität des Kontakts durch Messung des Durchgangs während des Zyklus prüfen und Silikonschläuche, Venturi und Kondensatablauf kontrollieren.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt des Druckschalters Junkers 87167715800

Katalogreferenz: 87167715800
SKU intern Uniclima: PEZWC2823
Marke: Junkers
Teileart: Druckschalter
Einheiten auf Lager: 3 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Teilenummer: 605.99550
Referenz (korrigiert): 8716771261 (gedruckt als '8-716-771-261')
Differenzdruck: 55/45 Pa
Strom / Spannung: 1(0,5) A / 250 V~
Los: KRTAEE

Häufig gestellte Fragen

Häufige Fragen zum Druckschalter 87167715800

Was ist die korrekte Referenz des Druckschalters für die Junkers ZWSB 22/28-3?

8716771261, laut dem Etikett des Teils; die zuvor im Geschäft veröffentlichte Referenz (87167715800) war falsch.

Stammt der Druckschalter der Junkers ZWSE 24-5 MFA von Huba Control?

Ja, bezüglich der Referenz, obwohl sie nicht als solche auf dem Etikett dieser Einheit gedruckt ist.

Ist es ein Luft- oder Wasserdruckschalter, der in der Junkers ZWSE 24-5 MFK montiert ist?

Von Luft; die Druckwerte auf dem Etikett sind in Pascal (Pa) angegeben, typisch für diesen Typ von Druckschalter.

Welche Störung zeigt an, dass der Druckschalter der Junkers ZWSB 22/28-3 gewechselt werden muss?

Es muss überprüft werden, wenn der Kessel einen Fehler im Luftdruck oder im Ventilator anzeigt. Der Austausch erfordert eine technische Diagnose.

Welche Differenzdruck hat der Druckschalter der Junkers ZWSE 24-5 MFA?

55/45 Pa, laut Etikett.

Welcher Ersatzteilcode hat der Druckschalter der Junkers ZWSE 24-5 MFK?

Teilenummer 605.99550 und Referenz 8716771261, gemäß dem Etikett.
