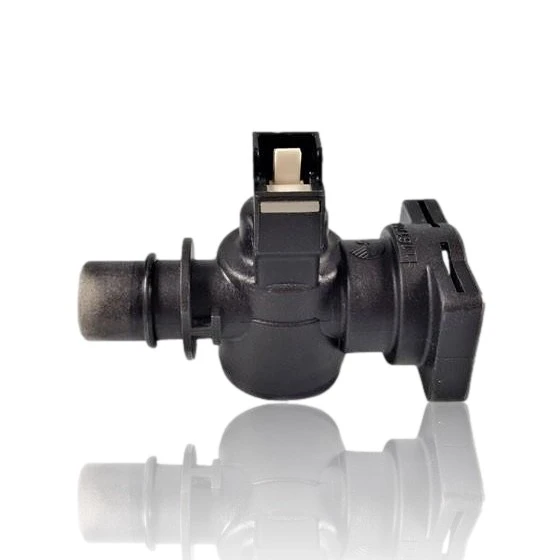

Durchflussdetektor Isofast C 35 E Ref. 116170E

Mit der Referenz S5720200 kompatible Saunier Duval Heizkessel

Durchflussmesser mit der Referenz S5720200. 33 bestätigte Kompatibilitäten: ThemaClassic C24E und ThemaClassic C25E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S5720200 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S5720200 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die der Durchflussmesser S5720200 behebt.

Der Durchflussmesser erkennt den Wasserfluss, um das Warmwasser zu aktivieren. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Es kommt kein heißes Wasser, wenn der Wasserhahn geöffnet wird, obwohl der Boiler Gas hat und der Druck normal ist.

  Ursache: Der Durchflusssensor sendet kein Signal für den Wasserfluss an die Elektronik, sodass der Brenner nicht zündet.

  Messen Sie den Durchfluss am Wasserhahn, indem Sie einen Behälter füllen, um ein Problem mit dem Netzdruck auszuschließen, bevor Sie den Detektor überprüfen.

• 02

  Der Kessel bleibt beim Öffnen des Wasserhahns wie eingeschlafen: der Brenner startet nicht.

  Ursache: Ohne Durchfluss-Signal versteht die Steuerung, dass keine Nachfrage nach Warmwasser besteht, und gibt den Einschaltbefehl nicht.

  Überprüfen Sie den Kaltwasser-Eingangsfilter vor dem Detektor, da die dort angesammelte Kalkablagerung den Durchfluss unter den Mindestwert für die Auslösung reduzieren kann.

• 03

  Das warme Wasser kommt und hört manchmal auf, ohne dass jemand den Wasserhahn berührt.

  Ursache: Ein interner Kontakt des Detektors mit Spiel oder Schmutz führt dazu, dass das Signal blinkt, anstatt stabil zu bleiben.

  Öffne und schließe den Wasserhahn mehrmals hintereinander und notiere, ob der Schnitt immer bei demselben Durchfluss auftritt oder ob er unregelmäßig ist, das hilft, den Detektor von einer anderen Ursache zu unterscheiden.

• 04

  Der Kessel zeigt eine Störung im Zusammenhang mit dem Warmwasser, obwohl der Kreislauf gefüllt und entlüftet ist.

  Ursache: Die Steuerplatine interpretiert das Fehlen eines Signals vom Detektor als fehlenden Wasserdurchfluss und blockiert aus Sicherheitsgründen.

  Überprüfen Sie, ob der Stecker des Detektors richtig eingesteckt und frei von Korrosion ist, bevor Sie das Teil ersetzen.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Durchflussmessers Saunier Duval S5720200

Katalogreferenz

S5720200

Marke

Saunier Duval

Teileart

Durchflusssensoren

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Code / Prägung (Tab)

116170E

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval Thematek S F24E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
