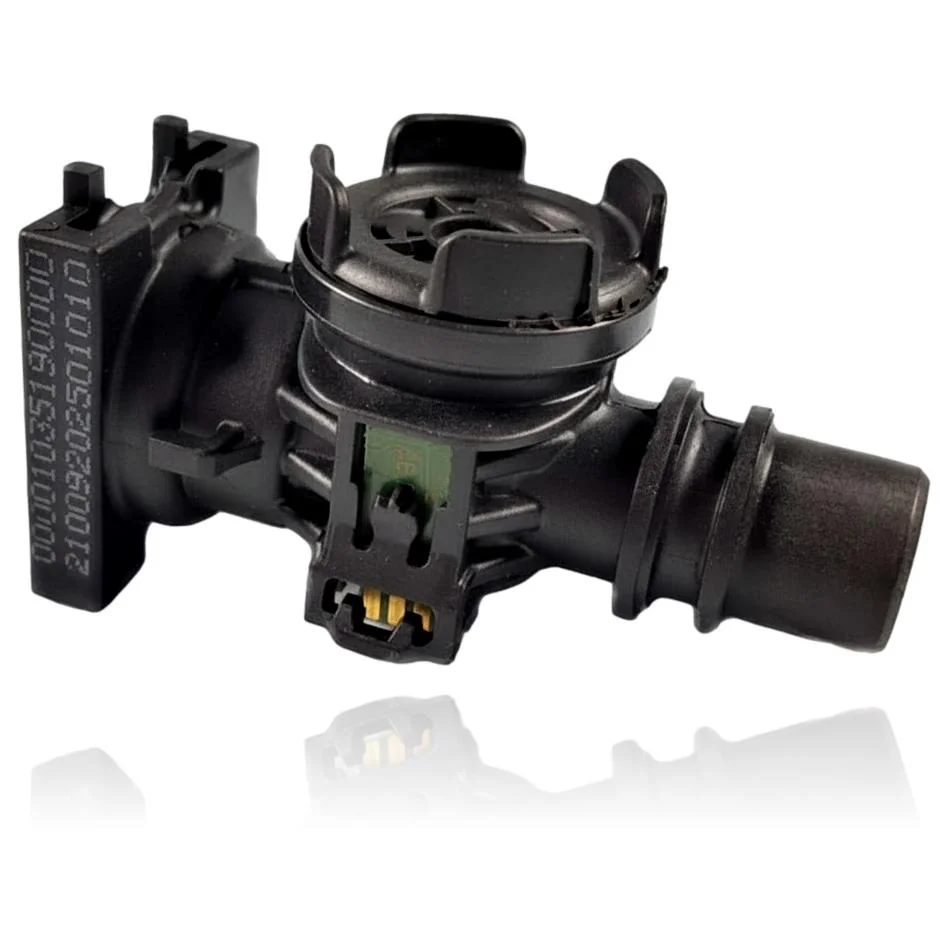

Durchflussmesser / Durchflusssensor Saunier Duval Ref. S5720200 (Serien Semia/Isosplit)

Mit der Referenz S5720200 kompatible Saunier Duval Heizkessel

Durchflussmesser mit der Referenz S5720200. 33 bestätigte Kompatibilitäten: ThemaClassic C24E und ThemaClassic C25E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S5720200 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S5720200 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose im Durchflussmesser S5720200 erfordern

Der Durchflussmesser erkennt den Wasserfluss, um das Warmwasser zu aktivieren. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Es gibt kein warmes Wasser, wenn der Wasserhahn geöffnet wird, obwohl die Heizung gut funktioniert.

  Ursache: Der Durchflusssensor aktiviert den Warmwassermodus unabhängig vom Heizkreis, sodass sein Ausfall nur das Warmwasser am Wasserhahn betrifft.

  Überprüfen Sie, ob das Problem an allen Wasserhähnen im Haus auftritt und nicht nur an einem, um auszuschließen, dass es an der Installation und nicht am Heizkessel liegt.

• 02

  Der Brenner startet nicht, wenn Sie warmes Wasser anfordern, er bleibt im Standby.

  Ursache: Ohne das Durchflusssignal versteht die Steuerung, dass kein tatsächlicher Verbrauch vorhanden ist, und erlaubt das Einschalten in diesem Modus nicht.

  Bevor du das Teil wechselst, öffne den Wasserhahn für einige Sekunden ganz: Wenn es bei hohem Durchfluss funktioniert, könnte der Sensor schmutzig statt defekt sein.

• 03

  Das Wasser kommt lauwarm oder mit Temperaturschwankungen heraus, es stabilisiert sich nicht auf heiß.

  Ursache: Eine instabile Durchflussmessung aufgrund von Verschmutzung oder Verschleiß führt dazu, dass die Platine den Brenner unregelmäßig moduliert, indem sie diesem Signal folgt.

  Überprüfen Sie den Kaltwasser-Eingangsfilter des Heizkessels: Wenn sich Kalk ansammelt, verringert sich der tatsächliche Durchfluss, der den Sensor erreicht, und verursacht diesen Effekt.

• 04

  Der Fehler trat genau nach Bauarbeiten oder einem Wasserausfall in der Gegend auf.

  Ursache: Ein Versorgungsunterbrechung zieht oft Sand oder Kalk in die Anlage, und das setzt sich zuerst im Durchflusssensor ab, da es sich um ein schmales Bauteil mit beweglichen Teilen handelt.

  Wenn der Fehler mit einer Baustelle, einem Wasserabbruch oder einer Rohrreinigung zusammenfällt, baue den Detektor ab und überprüfe, ob sichtbare Rückstände vorhanden sind, bevor du ihn als defekt ansiehst.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Durchflussmessers Saunier Duval S5720200

Katalogreferenz

S5720200

SKU intern Uniclima

CCTCF24

Marke

Saunier Duval

Teileart

Durchflusssensoren

Einheiten auf Lager

3 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Erhabene Markierung des Kunststoffdübels

000010135190000 / 21009202501010

Code auf der Sensorplatine (grüne Leiterplatte)

300

Referenz S5720200 (Durchflusssensor/Warmwasser Saunier Duval)

S5720200 ist eine tatsächliche Referenz von Saunier Duval für den Durchfluss-/Warmwassersensor, laut 2 externen Quellen; sie ist jedoch nicht auf dieser Einheit aufgedruckt.

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval Thematek S F24E (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
