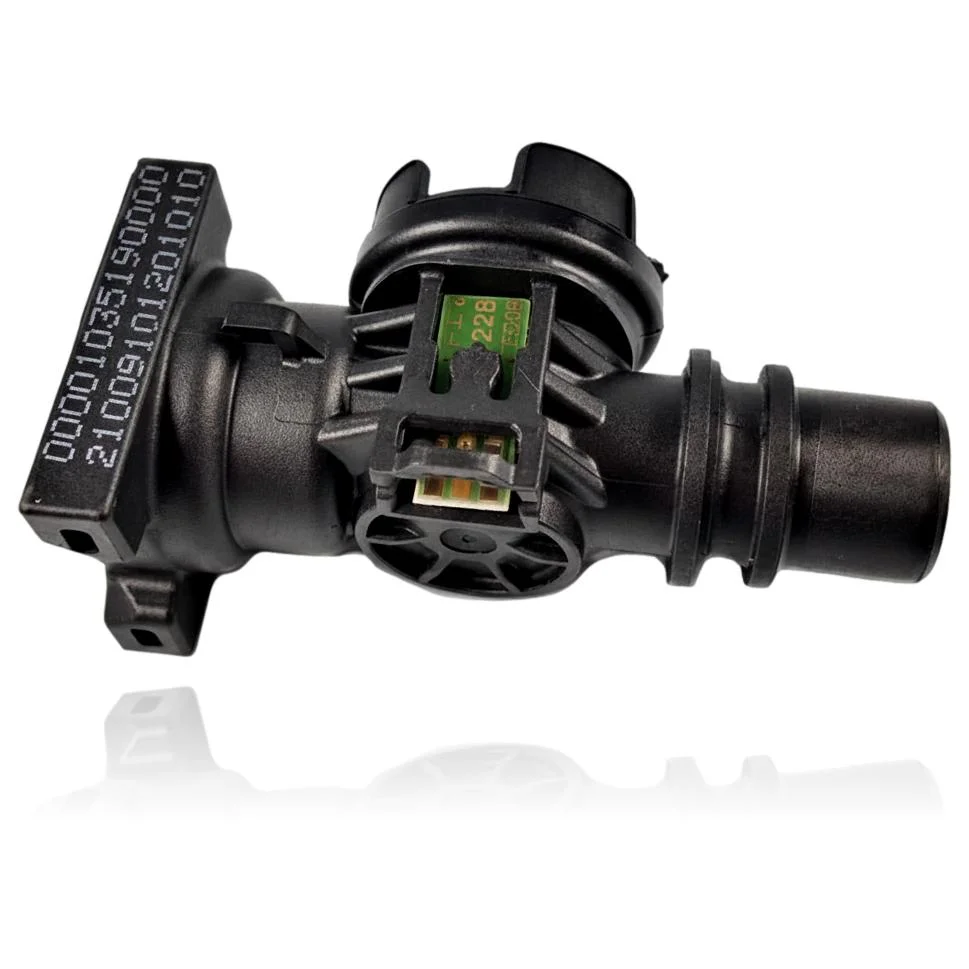

Durchflussmesser Saunier Duval Isofast F28E Ref. S5720200

Mit der Referenz S5720200 kompatible Saunier Duval Heizkessel

Durchflussmesser mit der Referenz S5720200. 33 bestätigte Kompatibilitäten: ThemaClassic C24E und ThemaClassic C25E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S5720200 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S5720200 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die der Durchflussmesser S5720200 behebt.

Der Durchflussmesser erkennt den Wasserfluss, um das Warmwasser zu aktivieren. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Heizkessel zündet nicht, wenn der Warmwasserhahn geöffnet wird, obwohl der Druck und die Durchflussmenge in der Anlage normal sind.

  Ursache: Der Durchflussmesser sendet kein Flusssignal an die Steuerung, sodass diese nicht den Befehl zum Einschalten des Brenners im ACS-Modus gibt.

  Überprüfen Sie zuerst, ob der Kaltwasser-Eingangsfilter sauber ist: Wenn er mit Kalk verstopft ist, sinkt der tatsächliche Durchfluss, der den Sensor erreicht, obwohl es am Wasserhahn normal aussieht.

• 02

  Auf dem Display erscheint eine Warnung oder ein Fehlercode für den Durchfluss.

  Ursache: Die Steuerplatine interpretiert das Fehlen eines Signals vom Detektor als Abwesenheit von Wasser, obwohl der Kreislauf über genügend Druck verfügt.

  Sieh dir das Manometer des Heizkessels an, bevor du das Teil wechselst: Wenn der Druck unter 1 bar liegt, erhöhe den Druck und wiederhole den Test mit warmem Wasser.

• 03

  Es erkennt nicht, dass eine Nachfrage besteht, wenn du den Wasserhahn öffnest: der Brenner startet nicht, selbst wenn das Wasser fließt.

  Ursache: Der interne Mechanismus des Durchflussmessers (Turbine oder Mikroschalter) schließt den Stromkreis nicht, der die Platine über den Wasserfluss informiert.

  Bauen Sie den Durchflussmesser ab und drehen Sie die Turbine von Hand: Wenn sie durch Kalk blockiert ist oder nicht frei dreht, bestätigen Sie, dass der Fehler dort liegt.

• 04

  Das warme Wasser kommt nur zeitweise, es hört von selbst auf und kommt zurück, ohne dass man den Wasserhahn berührt.

  Ursache: Ein Durchflussmesser mit halb blockierter Turbine gibt ein intermittierendes Signal anstelle eines kontinuierlichen Signals, und der Kessel schaltet den Brenner entsprechend diesem unregelmäßigen Signal ein und aus.

  Notiere, ob der Ausfall mit Druckabfällen im Netz zusammenfällt, zum Beispiel wenn ein anderer Wasserhahn im Haus gleichzeitig geöffnet ist; falls ja, überprüfe die Installation, bevor du das Teil als defekt ansiehst.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Durchflussmessers Saunier Duval S5720200

Katalogreferenz

S5720200

Marke

Saunier Duval

Teileart

Durchflusssensoren

Einheiten auf Lager

5 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Referenz

S5720200

Chargencode (PCB)

22B

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval Thematek S F24E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
