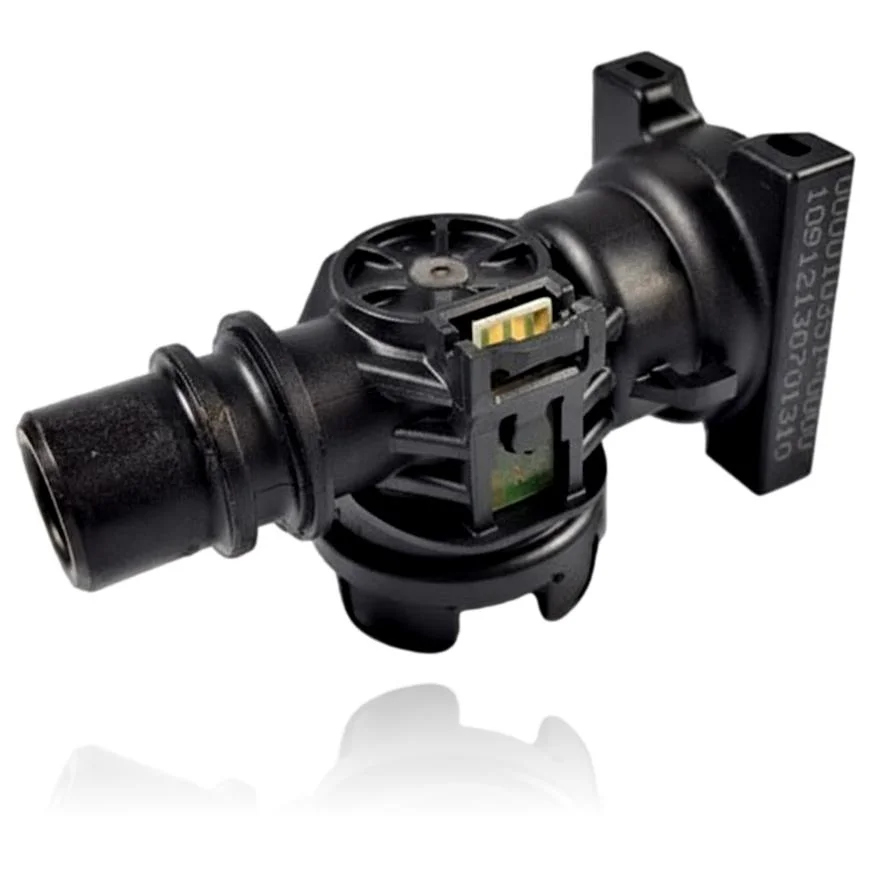

Durchflussmesser Isofast F 28 E

Mit der Referenz S5720200 kompatible Saunier Duval Heizkessel

Durchflussmesser mit der Referenz S5720200. 33 bestätigte Kompatibilitäten: ThemaClassic C24E und ThemaClassic C25E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S5720200 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S5720200 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose im Durchflussmesser S5720200 erfordern

Der Durchflussmesser erkennt den Wasserfluss, um das Warmwasser zu aktivieren. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Die Heizung funktioniert normal, aber das Warmwasser wird nicht erhitzt.

  Ursache: Der Durchflussmesser erkennt den Wasserfluss nicht und der Heizkessel aktiviert den DHW-Modus nicht, obwohl der Brenner bereit ist.

  Überprüfen Sie den allgemeinen Druck der Wasserinstallation: Wenn er niedrig ist, kann der Sensor möglicherweise nicht aktiviert werden, obwohl er in gutem Zustand ist.

• 02

  Beim Öffnen eines Warmwasserhahns reagiert der Heizkessel nicht, als ob er nicht erkennt, dass er geöffnet wurde.

  Ursache: Der Durchflussmesser sendet nicht das erforderliche Signal, sodass die Steuerungseinheit nicht weiß, dass eine Nachfrage nach Warmwasser besteht.

  Teste mit einem anderen Wasserhahn im Haus: Wenn es bei einem anderen funktioniert, könnte der Fehler bei diesem Wasserhahn oder seiner Leitung liegen, nicht beim Durchflussmesser.

• 03

  Es erscheint eine Fehlermeldung im Zusammenhang mit dem Durchfluss oder einem Wassermangel auf dem Display des Heizkessels.

  Ursache: Die Steuerung interpretiert das Fehlen eines Signals vom Sensor als einen Durchflussfehler und sperrt das ACS aus Sicherheitsgründen.

  Bevor du das Teil wechselst, stelle sicher, dass das Eingangshahnventil vollständig geöffnet ist: wenn es halb geschlossen ist, kann es dieselbe Warnung auslösen.

• 04

  Der Warmwasserfluss tritt intermittierend oder unregelmäßig auf, schwankt ohne Grund.

  Ursache: Eine partielle Verstopfung des Sensors durch Kalk führt zu instabilen Durchflussmessungen, was dazu führt, dass der Heizkessel ein- und ausschaltet.

  Wenn das Haus hartes Wasser hat, überprüfe zuerst, ob sichtbarer Kalk im Eingangsfiltro vorhanden ist, bevor du den Durchflussmesser austauschst.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Durchflussmessers Saunier Duval S5720200

Katalogreferenz

S5720200

SKU intern Uniclima

CSDIF28E

Marke

Saunier Duval

Teileart

Durchflusssensoren

Einheiten auf Lager

7 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Komponententyp

Durchflusssensor für Brauchwarmwasser, Thermistor-Typ (NTC), Außengewinde 18 mm + Innengewinde 28 mm

Flankencode (Zeile 1)

000010351900000

Flankencode (Linie 2, nicht ganz zuverlässige Lesung)

10912130701310

Chargencode, Zeile 1 (zweite Ablesung)

0001035190000

Bestätigtes Präfix des Chargencodes, Linie 2

10912137

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval Thematek S F24E (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
