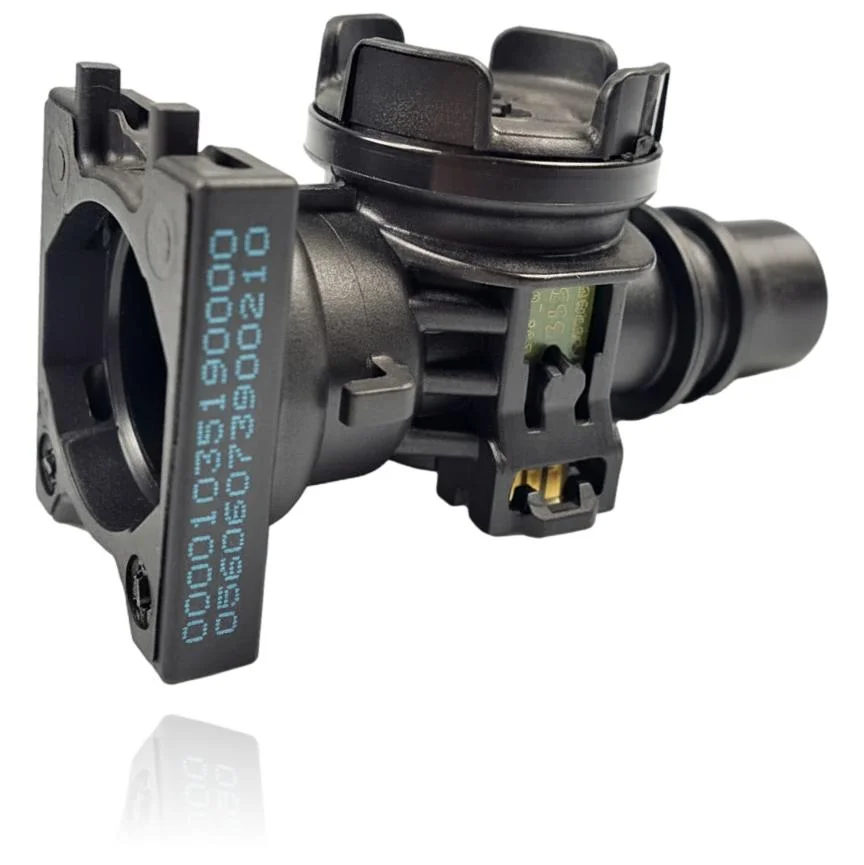

Durchflussmesser Saunier Duval ThemaClassic F25 E Ref. S5720200

Mit der Referenz S5720200 kompatible Saunier Duval Heizkessel

Durchflussmesser mit der Referenz S5720200. 33 bestätigte Kompatibilitäten: ThemaClassic C24E und ThemaClassic C25E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S5720200 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S5720200 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose im Durchflussmesser S5720200 erfordern

Der Durchflussmesser erkennt den Wasserfluss, um das Warmwasser zu aktivieren. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Heizkessel liefert kein Warmwasser, obwohl der Wasserhahn geöffnet ist und Druck im Netz vorhanden ist.

  Ursache: Der Durchflussmesser überträgt nicht an die Steuerung, dass Wasser fließt, sodass die Zündung des Brenners nie angeordnet wird.

  Messen Sie den Netzdruck bei geöffnetem Wasserhahn: Wenn er normal ist und dennoch kein Warmwasser vorhanden ist, ist der Durchflussmesser der erste Verdächtige.

• 02

  Der Brenner startet im DHW-Modus nicht, obwohl die Zündung und das Gas im Heizmodus normal funktionieren.

  Ursache: Der Fehler ist auf den Warmwasserzirkulationskreis beschränkt, der die einzige Funktion dieses Bauteils ist.

  Überprüfen Sie, ob die Heizung normal funktioniert, um zu bestätigen, dass das Problem weder am allgemeinen Zünden noch am Gas liegt.

• 03

  Der Kessel zeigt eine Blockade oder einen Fehler an, der mit der fehlenden Wassererkennung bei der Anforderung von Warmwasser (ACS) zusammenhängt.

  Ursache: Wenn der Durchflussmesser den Durchflusskontakt nicht schließt, interpretiert die Steuerung, dass keine reale Nachfrage besteht, und kann den Versuch blockieren.

  Notiere den genauen Fehlercode, den der Kessel anzeigt, bevor du das Teil wechselst: gib an, ob der Fehler mit dem Durchfluss oder einem anderen Sensor zusammenhängt.

• 04

  Das Warmwasser funktioniert an einigen Tagen und an anderen nicht, ohne dass an der Installation etwas verändert wurde.

  Ursache: Eine Turbine oder Kontakt mit intermittierender Verschmutzung kann eine unregelmäßige Erkennung je nach dem genauen Durchfluss zu jedem Zeitpunkt verursachen.

  Überprüfen Sie, ob es mit Druckänderungen im Netz übereinstimmt (zum Beispiel zu bestimmten Tageszeiten), bevor Sie den Durchflussmesser austauschen.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Durchflussmessers Saunier Duval S5720200

Katalogreferenz

S5720200

SKU intern Uniclima

CTF25E

Marke

Saunier Duval

Teileart

Durchflusssensoren

Einheiten auf Lager

6 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Code auf dem Typenschild (Zeile 1)

00001035190000

Code auf dem Typenschild (Zeile 2)

05606073900210

Kennzeichnung des Sensorschips

4086_D / 353 / 38296

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval Thema Nox F25 (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
