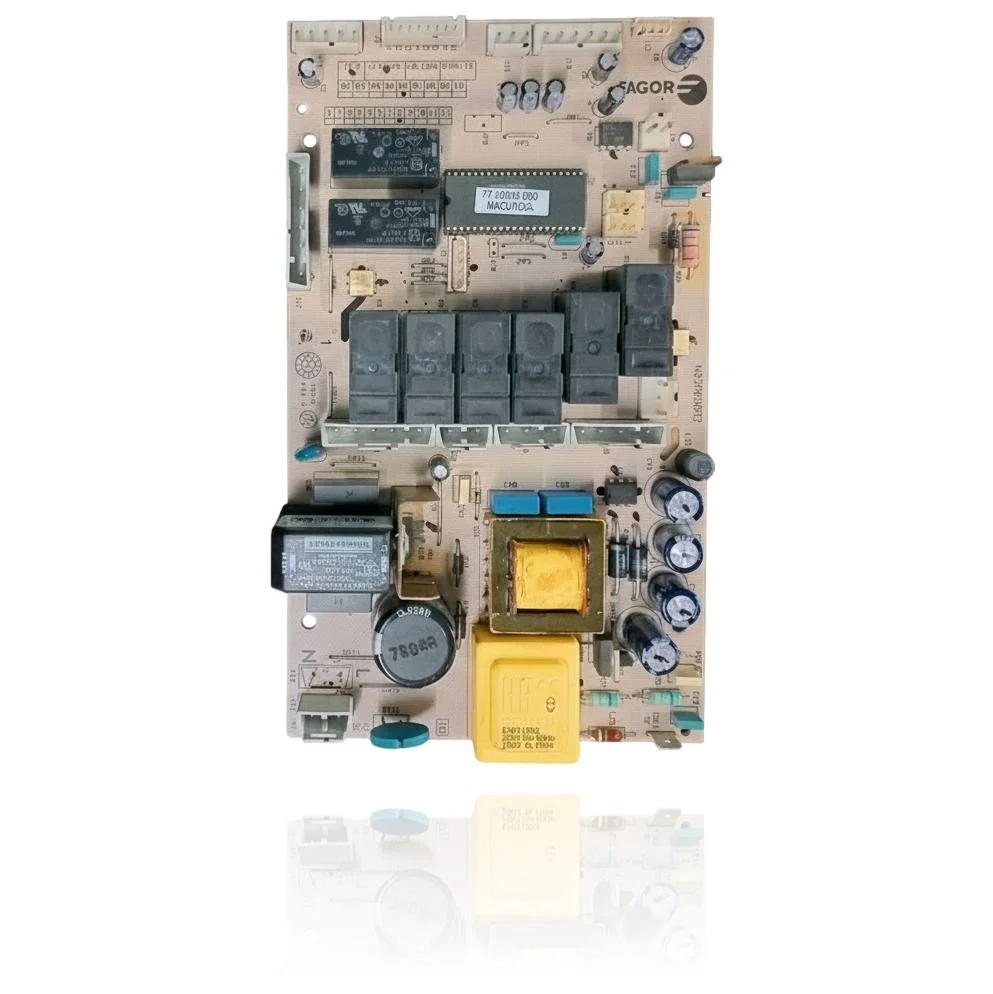

Elektronikplatine Fagor Super Compact FE 24 EMA Ref. N03A000A2

Datenblatt: Fagor Heizkessel kompatibel mit der Referenz N03A000A2

Elektronische Platine mit der Referenz N03A000A2. Neun nachgewiesene Kompatibilitäten: FE-24EMA und FE-27EMA.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. N03A000A2 das Teil für deinen Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz N03A000A2 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die elektronische Platine N03A000A2 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Heizkessel zündet nicht: er versucht es, aber die Flamme springt nicht an.

  Ursache: Die Steuerplatine verwaltet die Zündung und wenn sie fehlerhaft ist, sendet sie nicht den Befehl zur Entzündung der Flamme.

  Überprüfen Sie, ob ein Zündversuch stattfindet; wenn nicht, überprüfen Sie die Stromversorgung des Heizkessels.

• 02

  Das Display zeigt einen Fehlercode an, der mit der Platine oder der elektronischen Steuerung zusammenhängt.

  Ursache: Die Elektronik erkennt ein internes Problem und zeigt es als Warnung auf dem Bildschirm an.

  Notiere den genauen Code: Viele Fehlermeldungen auf der Platine können auf einen Sensor oder ein externes Bauteil hinweisen, nicht auf die Platine.

• 03

  Es zündet manchmal gut und manchmal nicht, ohne festes Muster.

  Ursache: Ein intermittierender Fehler in der Steuerungselektronik führt zu inkonsistenten Reaktionen beim Starten.

  Schalte den Kessel für ein paar Minuten am Hauptschalter aus und wieder ein; wenn der Fehler sich ändert, ist es wahrscheinlicher, dass es die Platine ist.

• 04

  Der Kessel reagiert auf keinen Knopf am Bedienfeld.

  Ursache: Die Platine verarbeitet die Befehle des Bedienfeldes nicht oder das Bedienfeld hat keine Stromversorgung mehr.

  Überprüfen Sie, ob das Kabel oder der Stecker zwischen dem Bedienfeld und der Platine richtig eingesteckt ist, bevor Sie ein Bauteil wechseln.

Fehlercodes von Fagor, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Fagor N03A000A2

Katalogreferenz

N03A000A2

Marke

Fagor

Teileart

Elektronikplatinen

Einheiten auf Lager

4 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Auf der Plakette gedruckte Referenz

N03A000A2

Auf der Platte aufgedruckte Marke

FAGOR

Hauptintegrationsschaltkreis код

7709324.000 MACU1024
