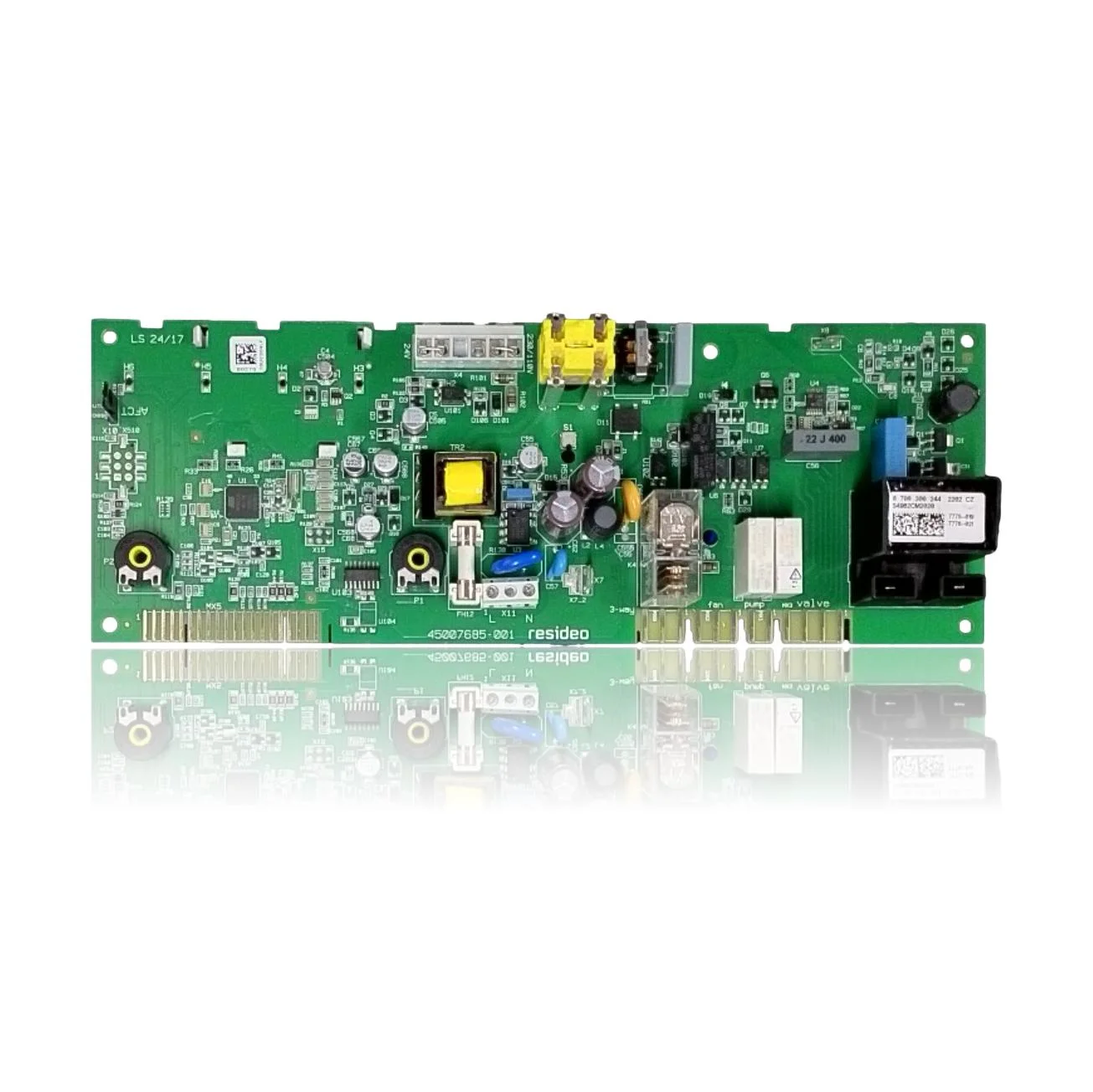

Elektronikplatine Junkers ZW24AE23 Ref. 45007685-001
Wenn Ihr Heizkessel nicht startet, blockiert oder ein erratisches Verhalten zeigt, muss eine technische Diagnose bestätigen, ob Sie die Elektronikplatine Junkers ZW24AE23 Ref. 45007685-001, hergestellt von Honeywell, benötigen. Diese Steuerplatine ist verantwortlich für die Regelung der Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsvorrichtungen des Heizkessels. Der Ausfall dieses Teils kann den Fehlercode F0 verursachen, der auf ein internes Problem in der Platine hinweist. Sie ist kompatibel mit Modellen der Junkers Ceraclass Midi-Serie, wie dem ZW24 AE23 S2805 und dem ZW24 KE23 S2895, unter anderem. Der Austausch wird empfohlen, wenn diese Symptome einer Fehlfunktion festgestellt werden.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 87083002440
- Garantie
- 1 Jahr
Junkers Heizkessel kompatibel mit der Referenz 87083002440
Elektronische Platine mit der Referenz 87083002440. Sechs nachgewiesene Kompatibilitäten: ZW24 AE23 S2805 und ZW24 KE23 S2895.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Junkers ZW24 AE23 S2805 | Junkers Ceraclass Midi | Kontrastiert |
| Junkers ZW24 KE23 S2895 | Junkers Ceraclass Midi | Kontrastiert |
| Junkers ZW24 AE31 S2805 | Junkers Ceraclass Midi | Kontrastiert |
| Junkers ZW24 KE31 S2895 | Junkers Ceraclass Midi | Kontrastiert |
| Junkers ZW24-2E DV AE23 S2805 | Junkers Ceraclass Midi | Kontrastiert |
| Junkers ZW24-2E DV AE31 S2805 | Junkers Ceraclass Midi | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Ref. 87083002440 das Teil für deinen Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 87083002440 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 87083002440 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht: kein Display, keine Kontrollleuchte und kein Startversuch.
Ursache: Die Platine empfängt oder verteilt die elektrische Versorgung nicht an den Kessel.
Überprüfen Sie die Sicherung der Platine und messen Sie mit einem Multimeter, ob Strom an der Eingangsseite ankommt, bevor Sie sie wechseln.
- 02
Der Fehlercode auf dem Display ändert sich jedes Mal, wenn du den Kessel zurücksetzt.
Ursache: Ein intermittierender Fehler in der Steuerungselektronik verursacht Fehler, die nicht einem festen physischen Bauteil zugeordnet werden können.
Notiere jeden Code, der erscheint; wenn er nach mehreren Zurücksetzungen nicht wiederholt wird, ist die Platine der Hauptverdächtige.
- 03
Der Ventilator funktioniert, aber die Umwälzpumpe startet zu keinem Zeitpunkt.
Ursache: Das Relais auf der Platine, das die Pumpe speist, schließt den Kontakt nicht.
Schließe die Pumpe direkt an eine andere Steckdose an, um zu überprüfen, ob sie einwandfrei funktioniert, bevor du die Platine wechselst.
- 04
Der Kessel reagiert nicht auf die Befehle des Thermostats und auf die Tasten des Bedienfelds.
Ursache: Die Platine hat die Kommunikation mit dem Thermostat oder dem Bedienfeld verloren.
Überprüfen Sie die Verkabelung des Kommunikationsbusses auf der Anschlussleiste der Platine und führen Sie einen vollständigen Reset durch, bevor Sie sie austauschen.
Fehlercodes von Junkers, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F0 | Interner Fehler der Leiterplatte. | Das Elektronikmodul (Leiterplatte) weist einen internen Fehler (Daten/Schaltkreis) auf, der die Blockierung F0 verursacht. Prüfen Sie Versorgung, Stecker und Feuchtigkeit auf der Platine; falls das Problem fortbesteht, die Platine 87083002440 austauschen und konfigurieren. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Placa electrónica Junkers 87083002440
- Katalogreferenz
- 87083002440
- SKU intern Uniclima
- PECJCM24
- Marke
- Junkers
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 0 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Platinencode
- 45007685-001
- Steuerspannung
- 24V
Häufige Fragen: die elektronische Platine 87083002440
Welcher Code ist auf diesem Typenschild der Junkers ZW24KE31 aufgedruckt?
Für welche Varianten der Junkers ZW24 ist diese Platine geeignet?
Junkers Ceraclass Midi
