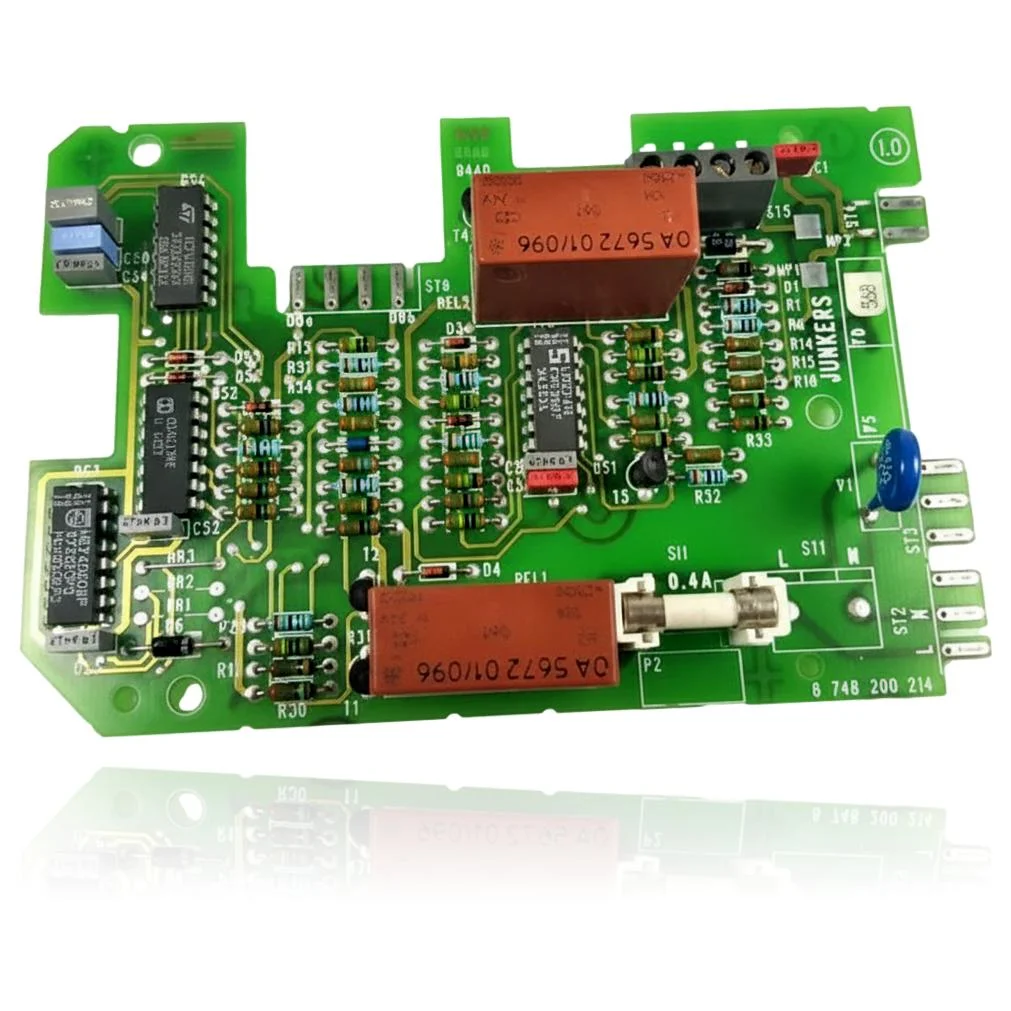

Elektronikplatine Junkers ZWE24-2KDG Ref. 8748300214
In den Junkers ZWE24-2KDG Heizkesseln befindet sich die Elektronikplatine, die als das Gehirn des Systems fungiert und die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen steuert. Wenn dieses Bauteil ausfällt, kann der Kessel nicht starten, sich blockieren oder ein unregelmäßiges Verhalten zeigen. Die Benutzer können Fehler wie E0 erleben, der auf einen Fehler der Elektronikbox/-platine hinweist, oder F0, der auf einen internen Fehler hinweist. Diese Platine ist kompatibel mit Modellen der Eurostar-Serie, wie dem ZWE 24-2 KDP und anderen ähnlichen. Es wird empfohlen, sie zu ersetzen, wenn die genannten Symptome auftreten.
inkl. MwSt.
Per WhatsApp anfragenDatenblatt: Junkers Heizkessel kompatibel mit der Referenz 8748300213
Elektronische Platine mit der Referenz 8748300213. Vier bestätigte Kompatibilitäten: ZE 24-2 KDP und ZWE 24-2 KDP.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Junkers ZE 24-2 KDP | Eurostar (ZWE 24 atmosphärisch, Generation KD/KP) | Kontrastiert |
| Junkers ZWE 24-2 KDP | Eurostar (ZWE 24 atmosphärisch, Generation KD/KP) | Kontrastiert |
| Junkers ZWE 24-2 KDG | Eurostar (ZWE 24 atmosphärisch, Generation KD/KP) | Kontrastiert |
| Junkers ZWE 24-2 KP (24KP) | Eurostar (ZWE 24 atmosphärisch, Generation KD/KP) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Ref. 8748300213 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 8748300213 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 8748300213 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Beim Einschalten passiert nichts: weder der Ventilator ist zu hören noch erscheint etwas im Display.
Ursache: Die Platine sendet keinen Strom an die Startstufe, normalerweise aufgrund einer durchgebrannten Sicherung oder eines internen Fehlers.
Überprüfen Sie zuerst die Sicherung der Platine, sie ist normalerweise am Rand der Karte sichtbar, bevor Sie das gesamte Bauteil ersetzen.
- 02
Das Display zeigt einen Fehlercode an, aber beim Ausschalten und Wiedereinschalten des Heizkessels funktioniert er eine Weile wieder wie gewohnt.
Ursache: Es ist typisch für eine Platine mit einem intermittierenden Fehler, dass dieser vorübergehend behoben wird, wenn man sie zurücksetzt.
Registriere, wie oft der gleiche Code an einem Tag wiederholt wird; wenn er sowohl bei der kalten als auch bei der laufenden Heizung wiederkehrend ist, ist das keine Zufälligkeit.
- 03
Du hast die Einstellung am Raumthermostat geändert und der Heizkessel reagiert nicht, als ob er es nicht hören würde.
Ursache: Die Platine verwaltet die Kommunikation mit dem Regler oder dem modulierenden Thermostat nicht richtig.
Überprüfen Sie, ob die Verkabelung des Bedienfelds ordnungsgemäß an die entsprechenden Anschlüsse der Platine angeschlossen ist und ob es keine Feuchtigkeit oder Oxidation im Stecker gibt.
- 04
Bemerkst du einen leichten Brandgeruch oder siehst du einen schwarzen Punkt an einem Bauteil der Platine, obwohl der Heizkessel weiterhin startet?
Ursache: Es ist normalerweise ein Relais oder ein Kondensator auf der Platine, der sich verschlechtert hat und letztendlich ganz ausfallen wird.
Überprüfen Sie die Platine visuell auf dunkle Flecken, Geruch oder aufgeblähte Komponenten, bevor Sie sich für den Austausch entscheiden, während der Kessel vom Stromnetz getrennt ist.
Fehlercodes von Junkers, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| E0 | Störung der Elektronikbox/Leiterplatte (interner Fehler der Steuerelektronik). | Die Leiterplatte besteht die Selbstdiagnose nicht (interner Hardware-/Versorgungs- oder Kommunikationsfehler); Netzspannung, Sicherungen und Stecker prüfen und die Spannungen von 5/12 V auf der Platine messen; besteht der Fehler nach dem Reset weiter, ist die Platine defekt. |
| F0 | Interner Fehler (Fehler der Steuereinheit/Elektronikplatine). | Interner Defekt der Leiterplatte (Hardware/Speicher oder Feuchtigkeit auf der Platine), der eine Blockierung verursacht; prüfen, dass die Platine nicht feucht oder beschädigt ist, Anschlüsse und Versorgungsspannungen überprüfen; wird der Fehler nicht behoben, die Platine austauschen oder reparieren. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Placa electrónica Junkers 8748300213
- Katalogreferenz
- 8748300213
- Marke
- Junkers
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Sicherung
- 0,4A
- Druckcode (dieses Gerät)
- 8 748 300 214
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Junkers ZWE 24-2 KDG (PDF)Dokument © Junkers, als technische Referenz bereitgestellt.
Häufige Fragen: die elektronische Platine 8748300213
Ist die Platine der Junkers ZWE24-2KDG original von der Marke?
Welches Sicherung verwendet die Platine der ZWE24-2KDG?
Ist diese Platine für einen Kessel ZE24-2KP geeignet?
Wie kann ich herausfinden, ob mein ZWE24-2KDP diese gleiche Platine oder eine andere Referenz benötigt?
