Elektronikplatine Saunier Duval Isomax F35 H Ref. 0020048284

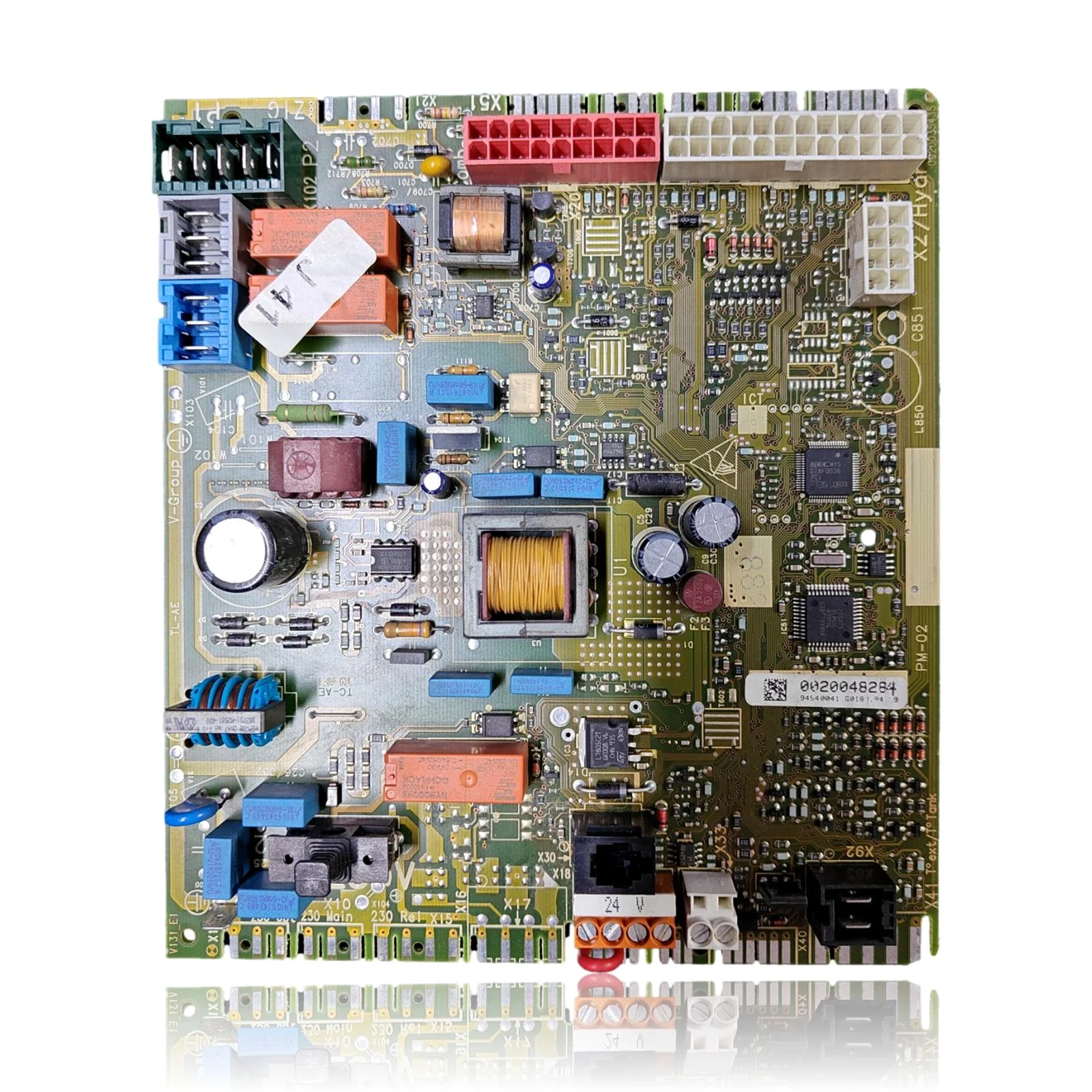

Elektronische Steuerplatine für Saunier Duval Heizkessel der Serien Isomax und Isotwin, Referenz 0020048284. Sie enthält einen NEC uPD78F0538 Mikrocontroller und einen STMicroelectronics L7805CZT Spannungsregler, mit bedruckten Anschlüssen für das hydraulische Modul (X2) und den Außen- oder Speicherfühler (X41). Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch eine technische Diagnose, selbst wenn die elektronische Steuerung des Heizkessels ausfällt.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 0020048284
- Garantie
- 1 Jahr
Heizkessel kompatibel mit der Referenz 0020048284
Elektronische Platine mit der Referenz 0020048284. Drei bestätigte Kompatibilitäten: Isomax F 35 H-MOD und Isotwin C 25 E.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval Isomax F 35 H-MOD | Isomax | Kontrastiert |
| Saunier Duval Isotwin C 25 E | Isotwin | Kontrastiert |
| Saunier Duval Isotwin C 30 E | Isotwin | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 0020048284 das Teil für deinen Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020048284 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 0020048284 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel funktioniert, erkennt jedoch das hydraulische Modul nicht und ändert sein Verhalten nicht, wenn er es sollte.
Ursache: Der Anschluss des hydraulischen Moduls befindet sich auf der Platine; wenn er ausfällt, erhält der Kessel keine Informationen, auch wenn das Modul in Ordnung ist.
Überprüfen Sie, ob der Anschluss des hydraulischen Moduls richtig eingesteckt ist und keine verbogenen Pins aufweist, bevor Sie die Platine austauschen.
- 02
Der Außensensor oder der Speicher gibt Werte aus, die keinen Sinn ergeben, oder der Kessel verhält sich, als wäre er nicht angeschlossen.
Ursache: Der Eingang dieser Sonde wird auf der Platine verarbeitet; ein Fehler in diesem Schritt kann eine defekte Sonde simulieren, ohne dass die Sonde selbst einen Mangel aufweist.
Trenne den Sensor und messe seinen Widerstand direkt mit einem Multimeter, um auszuschließen, dass der Fehler im Sensor liegt, bevor du die Platine wechselst.
- 03
Der Kessel heizt sich innen mehr als normal auf und stoppt manchmal ohne ersichtlichen Grund.
Ursache: Ein überhitzter Spannungsregler auf der Platine kann intermittierende Schutzabschaltungen verursachen.
Überprüfen Sie, ob der Fehler hauptsächlich nach mehreren Stunden kontinuierlichen Betriebs auftritt, was ein Hinweis auf ein thermisches Problem sein könnte.
- 04
Das Display bleibt eingefroren oder reagiert nicht mehr, obwohl der Heizkessel weiterhin eingeschaltet ist.
Ursache: Eine Blockade des Mikrocontrollers auf der Platine kann dazu führen, dass der Bildschirm fest bleibt, während der Rest des Systems nicht vollständig aufhört zu funktionieren.
Schalte die Heizung am Hauptschalter aus und wieder ein und überprüfe, ob das Display wieder normal reagiert.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| 13 | Fehler auf der Hauptplatine (elektronische Platine). | Ein Defekt der Hauptleiterplatte oder ihrer Verbindungen führt zu Steuerungsverlust/Fehlanzeigen. Versorgung und Kabelbaum, Verbindungen zum Bedienfeld/zur Schnittstelle prüfen; besteht das Problem weiterhin, die Platine testen oder austauschen. |
| 20 | Kommunikations-/Kompatibilitätsfehler zwischen Benutzerschnittstelle und Hauptschaltkreis (Software/Kodierung). | Nach dem Austausch oder einer Fehleinstellung teilen Platine und Display denselben Produktcode oder das Protokoll nicht; die Leiterplatte sperrt das Gerät. Die Produktkodierung und den Bus (MMI/eBUS) prüfen, die Verkabelung kontrollieren und, wenn eine Neuprogrammierung das Problem nicht behebt, die Leiterplatte oder die Schnittstelle austauschen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Saunier Duval 0020048284
- Katalogreferenz
- 0020048284
- SKU intern Uniclima
- PLSDIXF35H
- Marke
- Saunier Duval
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 4 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Platinencode
- 0020048284
- Chargennummer / Herstellungsdatum
- 94S40041 G0181.94
- Mikrocontroller
- NEC uPD78F0538 (Familie 78K0, derzeit Renesas Electronics)
- Spannungsregler
- STMicroelectronics L7805CZT
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Saunier Duval Isomax F 35 H-MOD (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
Häufige Fragen: die elektronische Platine 0020048284
Ist diese Platine 0020048284 für einen Isomax F35H-MOD geeignet?
Welcher Mikrocontroller ist auf der Platine der Isomax F35 H verbaut?
Was ist die Referenz, um diese Platte für die Isotwin C 30 zu bestellen?
Wofür dienen die Anschlüsse X2 und X41 auf dieser Platine?
Welcher Spannungsregler wird auf der Platine der Isomax F35 H verwendet?
