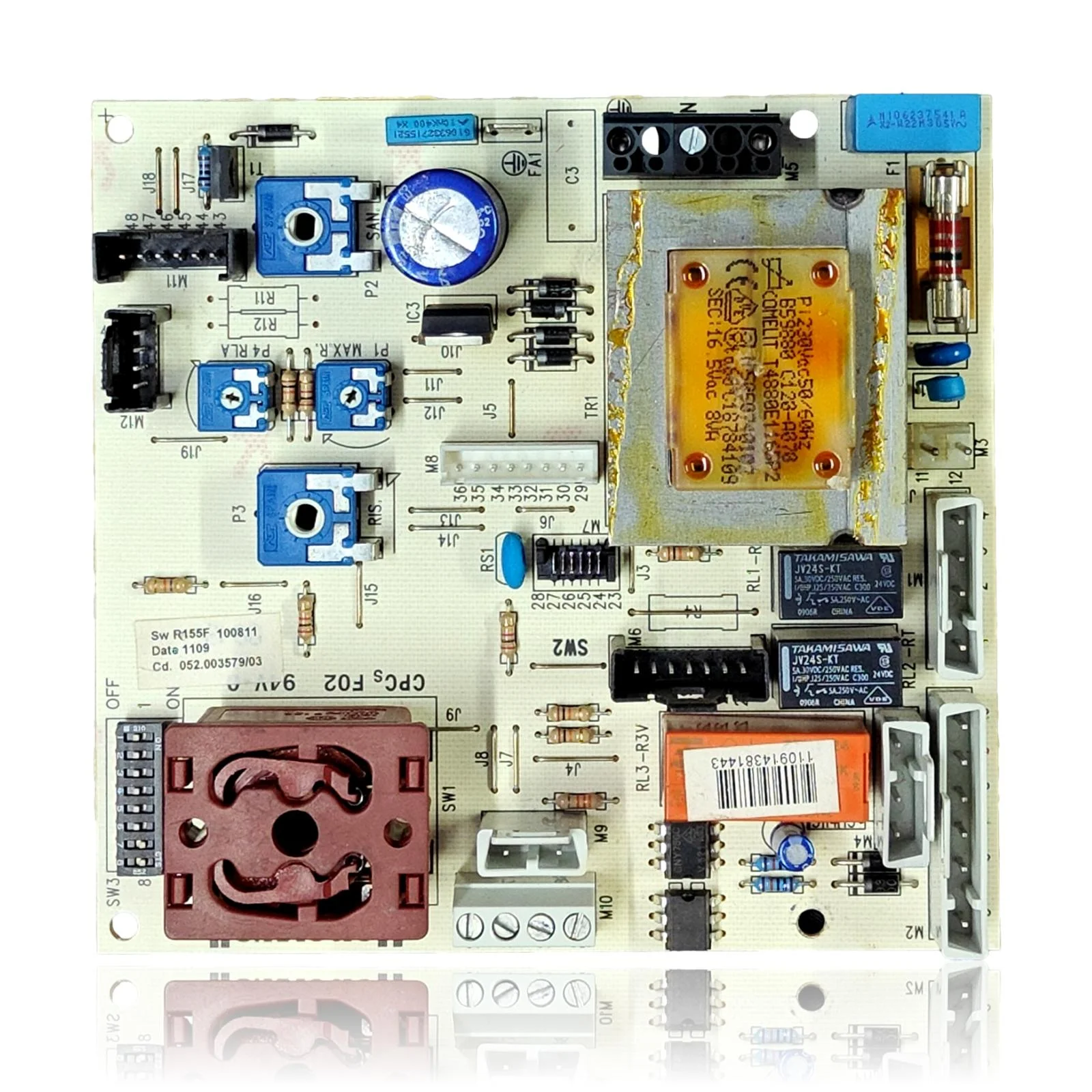

Elektronikplatine Honeywell Master Inox / Supermaster 24 SE Ref. 0020076179
Die elektronische Platine Honeywell Master Inox / Supermaster 24 SE Ref. 0020076179 fungiert als das Gehirn des Heizkessels, indem sie das Zünden, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen steuert. Bei einem Ausfall kann der Heizkessel möglicherweise nicht starten, sich blockieren oder ein unberechenbares Verhalten zeigen, und du könntest die Fehlercodes 13 oder 11 sehen. Diese Platine ist kompatibel mit Modellen wie dem Supermaster 24 SE, 28 SE, 30 SE und anderen. Ein Techniker muss durch eine Diagnose bestätigen, ob sie ersetzt werden muss, wenn du diese Symptome bemerkst oder ein Fehler in der Hauptplatine festgestellt wird.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 0020076179
- Garantie
- 1 Jahr
Saunier Duval Kessel, die mit der Referenz 0020076179 kompatibel sind
Elektronische Platine mit der Referenz 0020076179. Acht bestätigte Kompatibilitäten: F 24 und 24 SE.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval F 24 | Thema NOX | Kontrastiert |
| Saunier Duval 24 SE | Supermaster | Kontrastiert |
| Saunier Duval 28 SE | Supermaster | Kontrastiert |
| Saunier Duval 30 SE | Supermaster | Kontrastiert |
| Saunier Duval Ecoplus 24 SE | Supermicra | Kontrastiert |
| Saunier Duval Master Inox 24 SE | Hermann | Kontrastiert |
| Saunier Duval Master Inox 30 SE | Hermann | Kontrastiert |
| Saunier Duval Supermicra Condensing 24 SE | Hermann | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 0020076179 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020076179 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 0020076179 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht und es gibt keinen Strom an irgendeinem Ausgang der Platine.
Ursache: Der Transformator der Platine, der die Netzspannung auf die Steuerungsspannung reduziert, funktioniert nicht mehr.
Messen Sie mit einem Multimeter, ob Strom an der Eingangsplatine vorhanden ist, bevor Sie annehmen, dass der Transformator defekt ist.
- 02
Ein Fehlercode wird angezeigt, der sich auch nach mehreren Resets nicht löschen lässt.
Ursache: Die Platine sperrt sich aus Sicherheitsgründen, wenn ein Signal außerhalb des Bereichs bei Flamme, Druck oder Temperatur erkannt wird.
Überprüfen Sie den Sensor, der mit diesem genauen Code verbunden ist, bevor Sie die gesamte Platine ersetzen.
- 03
Ein wiederholtes Klicken ist auf der Platine zu hören, aber die Pumpe oder der Brenner starten nicht.
Ursache: Einer der Relais auf der Platine schließt den Kontakt nicht richtig.
Hören Sie, ob das Klicken mit dem Moment übereinstimmt, in dem der Brenner oder die Pumpe starten sollte; wenn ja, könnte das Relais das Problem sein.
- 04
Die Fernbedienung oder das Thermostat können die Heizung nicht zum Reagieren bringen.
Ursache: Die Kommunikationsstufe der Platine, die den Befehl der Raumsteuerung verarbeitet, funktioniert nicht.
Überprüfen Sie das Thermostat oder dessen Verkabelung, bevor Sie die Platine als Ursache betrachten.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| 13 | Fehler der Hauptleiterplatte (Elektronikplatine). | Die Hauptleiterplatte ist defekt oder hat fehlerhafte interne/externe Verbindungen; Sicherung und Spannungen der PCB (Versorgungen 230/5 V) sowie Steckverbinder prüfen. Wenn der Fehler bei korrekter Verkabelung und Peripherie bestehen bleibt, die Platine austauschen. |
| 11 | Kein Empfang durch die Hauptleiterplatte (MMI-Leitung). | Kommunikationsfehler zur Platine (Empfänger/MMI-Eingang der PCB) oder des Kabels zwischen Schnittstelle und Platine; Durchgängigkeit der MMI-Leitung und 5 V an der Schnittstelle prüfen. Wenn bei einwandfreiem Kabel/Bedienfeld der Fehler bestehen bleibt, ist die PCB die Ursache. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Placa electrónica Saunier Duval 0020076179
- Katalogreferenz
- 0020076179
- SKU intern Uniclima
- PETNOXF24
- Marke
- Saunier Duval
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 20 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Hersteller (Logo auf dem Typenschild)
- Honeywell
- Code
- Cd. 052.003579/03
- Transformator
- COMELIT T4880E116FP2, Primär 230Vac 50/60Hz, Sekundär 16,5Vac 8VA
- Relais
- TAKAMISAWA JV24S-KT, 5A 30VDC / 250VAC, Spule 24VDC
- Softwareüberprüfung
- R155F
Häufige Fragen: die elektronische Platine 0020076179
Ist der Hersteller der Platine der Supermaster Inox 24 SE Honeywell?
Gilt diese Platine für die Thema Nox F24?
Welcher Transformator und welche Relais sind auf der Platine der Master Inox 24 SE / 30 SE montiert?
Wann muss dieses Plättchen in einer Supermicra 24 SE Ecoplus gewechselt werden?
