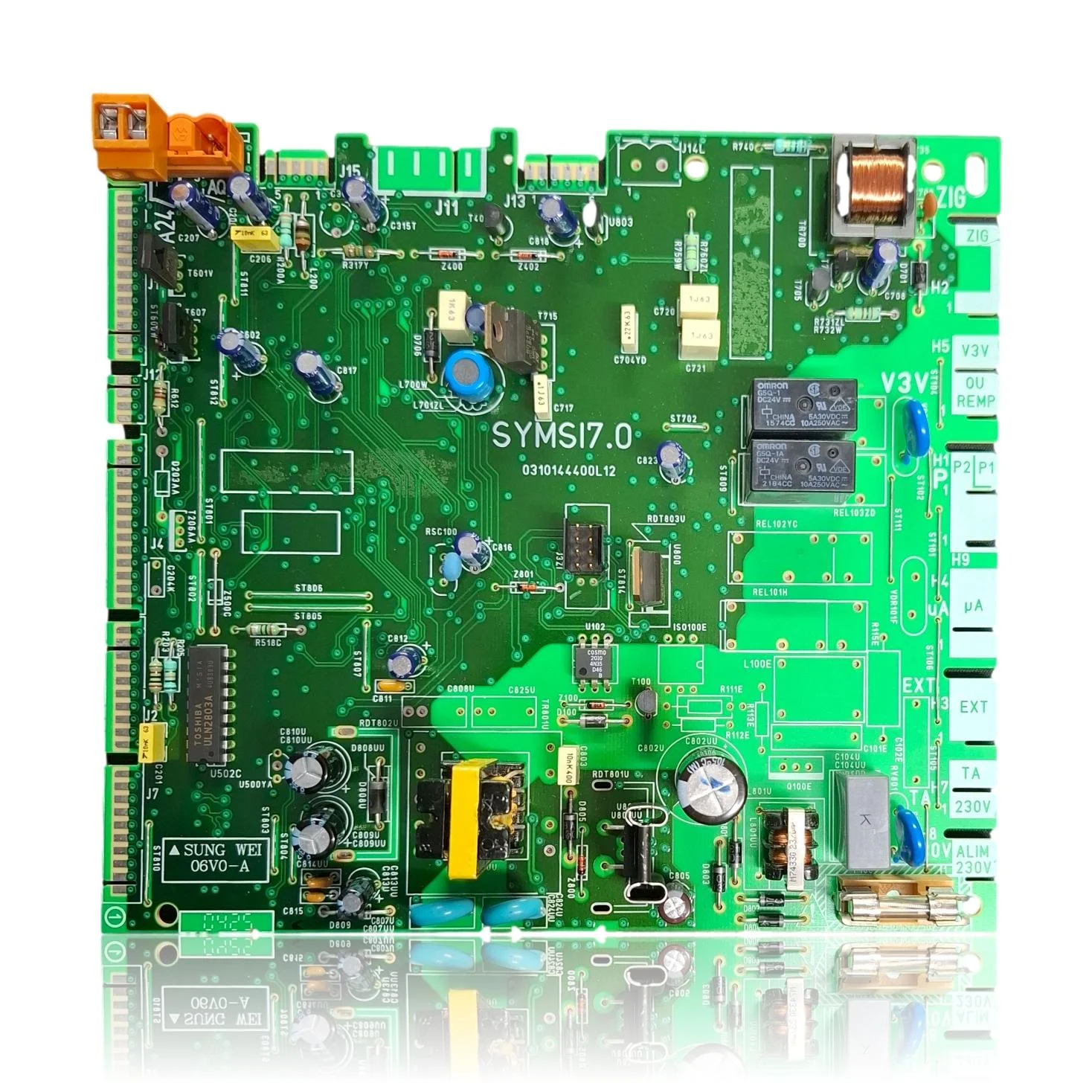

Elektronikplatine Saunier Duval Themaclassic C25E - Code SYMSI7.0 / 0310144400L12

Mit der Referenz S10470 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz S10470. 33 nachgewiesene Kompatibilitäten: F 25 E und F 24 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S10470 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S10470 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine S10470 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet den Brenner, aber die Pumpe oder der Ventilator starten nicht, obwohl die anderen Anzeigen in Ordnung sind.

  Ursache: Die Platine steuert diese Ausgänge über Relais; wenn eines nicht funktioniert, erhält das davon abhängige Bauteil nicht das Startsignal.

  Bevor du die Platine wechselst, höre, ob das Klicken des Relais zu hören ist, wenn der Einschaltbefehl gegeben wird; wenn kein Klick zu hören ist, könnte die Platine das Problem sein.

• 02

  Es erscheinen alle paar Tage verschiedene Fehlercodes, ohne dass sich an der Installation etwas ändert.

  Ursache: Der Mikroprozessor der Platine verarbeitet die Signale von Sonden und Sensoren; wenn ein internes Bauteil intermittierend ausfällt, ändern sich die Codes, ohne dass ein tatsächliches Problem mit dem Heizkessel vorliegt.

  Notiere die genaue Sequenz der Codes und die Uhrzeit, zu der sie erscheinen; wenn sie kein Muster in Bezug auf ein externes Bauteil (Sonde, Druckschalter) aufweisen, ist die Platine verdächtig.

• 03

  Die Steuerung oder das Thermostat kommuniziert nicht mit dem Heizkessel: es sendet keine Temperatur und empfängt keinen Status.

  Ursache: Die Kommunikation zwischen dem Bedienfeld und dem Heizkessel erfolgt über den Treiber der Platine; wenn dieser Kreis ausfällt, funktioniert das Bedienfeld nicht, auch wenn neue Batterien eingesetzt sind.

  Teste die Steuerung an einem anderen kompatiblen Heizkessel, wenn möglich, oder überprüfe, ob das Kabel oder der Kommunikationsbus richtig an die Klemmenleiste der Platine angeschlossen ist, bevor du sie ausschließt.

• 04

  Der Kessel stoppt von selbst während der Verbrennung und muss zurückgesetzt werden, damit er wieder startet, und das wiederholt sich nach wenigen Tagen.

  Ursache: Ein Mikrokontakt oder eine Kaltlötstelle auf der Platine führt dazu, dass das System sich mit dem Reset erholt, aber erneut ausfällt.

  Führe Buch über, wie oft sie täglich zurückgesetzt wird; wenn die Frequenz im Laufe der Zeit zunimmt, ist es wahrscheinlicher, dass es sich um die Platine handelt und nicht um einen einmaligen Sensorfehler.

Fehlercodes von Saunier Duval, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt der Elektronikplatine Saunier Duval S10470

Katalogreferenz

S10470

SKU intern Uniclima

PLCTHEMC25E

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

11 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Modell der Platine (aufgedruckt)

SYMSI7.0

Platinencode (aufgedruckt)

0310144400L12

Zusätzlicher Code auf der Platine gedruckt

125072-12 CA0-7047 F6

Versorgungsspannung

230V

Ausgangsrelais

Omron G5Q-1A / G5Q-1 DC24V (x4), gekennzeichnet China 1574CC/2184CC, 5A 30VDC / 10A 250VAC

Ausgangstreiber-Chip

Toshiba ULN2803A

Optokoppler

Cosmo 4N35 (gekennzeichnet COSMO 2010 4N35 D46 B)
