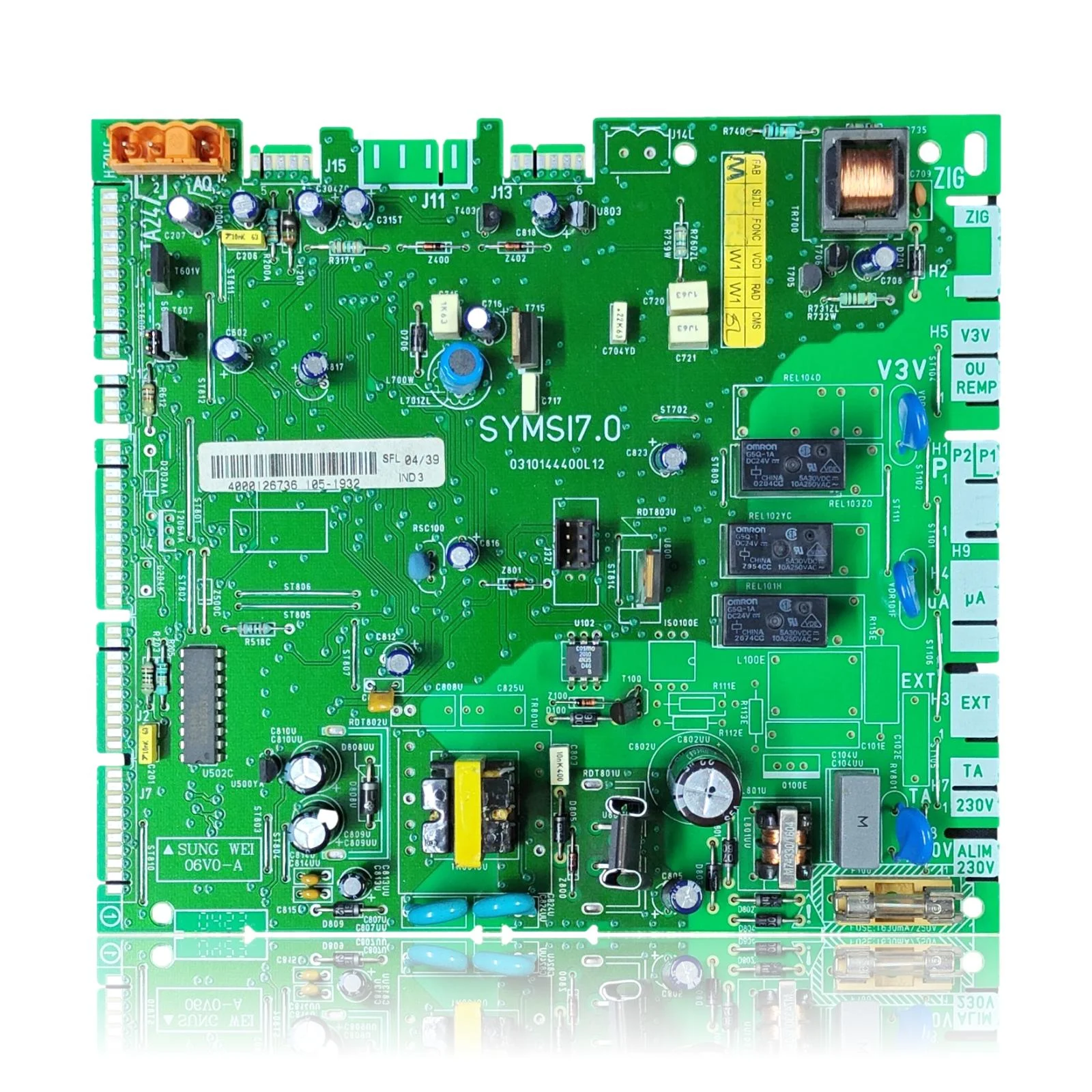

Elektronikplatine Saunier Duval Isotwin C 28 EA Ref. S10470

Mit der Referenz S10470 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz S10470. 33 nachgewiesene Kompatibilitäten: F 25 E und F 24 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S10470 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S10470 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine S10470 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet nicht: es gibt keine Lichter, keinen Bildschirm und keine Reaktion auf die Steuerung.

  Ursache: Die Elektronikplatine verteilt den Strom an die anderen Komponenten; wenn der Eingang oder der Mikrocontroller ausfällt, wird der Heizkessel nicht funktionieren.

  Messen Sie, ob 230V an der Eingangsleiste der Platine ankommen, und überprüfen Sie, ob kein Differenzialschutz ausgelöst wurde, bevor Sie sie als defekt betrachten.

• 02

  Der Kessel startet, versucht sich zu zünden und schaltet sich nach wenigen Sekunden wieder aus.

  Ursache: Ein Relais, das nicht richtig schließt, kann den Einschaltbefehl unmittelbar nach dessen Initiierung unterbrechen.

  Beobachte, ob der Ausfall immer im gleichen Moment des Zyklus auftritt, bevor oder nachdem die Flamme entzündet wird, um festzustellen, ob es die Platine oder ein anderes Bauteil ist.

• 03

  Das Display zeigt jedes Mal einen anderen Fehlercode an oder verschwindet, wenn der Heizkessel ein- und ausgeschaltet wird.

  Ursache: Ein Optokoppler oder eine defekte Steuerstufe kann instabile Messwerte verursachen, ohne dass ein tatsächlicher Fehler im Heizkessel vorliegt.

  Starten Sie den Kessel über den Hauptschalter neu und notieren Sie, ob der Code immer wieder derselbe erscheint, bevor Sie die Platine wechseln.

• 04

  Die Fernbedienung hat keine Wirkung: der Kessel reagiert nicht auf die Befehle.

  Ursache: Die Kommunikation zwischen dem Steuergerät und dem Heizkessel erfolgt über die Platine; wenn die Kommunikationsstufe ausfällt, hat das Steuergerät keine Wirkung, auch wenn es in Ordnung ist.

  Wenn möglich, teste die Steuerung an einem anderen kompatiblen Heizkessel, um auszuschließen, dass der Fehler an der Steuerung und nicht an der Platine liegt.

Fehlercodes von Saunier Duval, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt der Elektronikplatine Saunier Duval S10470

Katalogreferenz

S10470

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Steuerplattform (Siebdruck)

SYMSI7.0

Plakencode (Vorderseite)

0310144400L12

Strichcode-Nummer

4000126736 105-1932

Zusätzliche Kennzeichnung neben dem Barcode

SFL 04/39 IND 3

Sicherung

SICHERUNG T630mA/250V

PCB-Code (Rückseite)

125872-17 CA0-8745 F6

Versorgungsspannung

230V

Relais

OMRON G5Q-1A DC24V 5A30VDC~10A250VAC (x3)

Optokoppler-Chip (COSMO)

2010 4N35 D46

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval S C 24 E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
