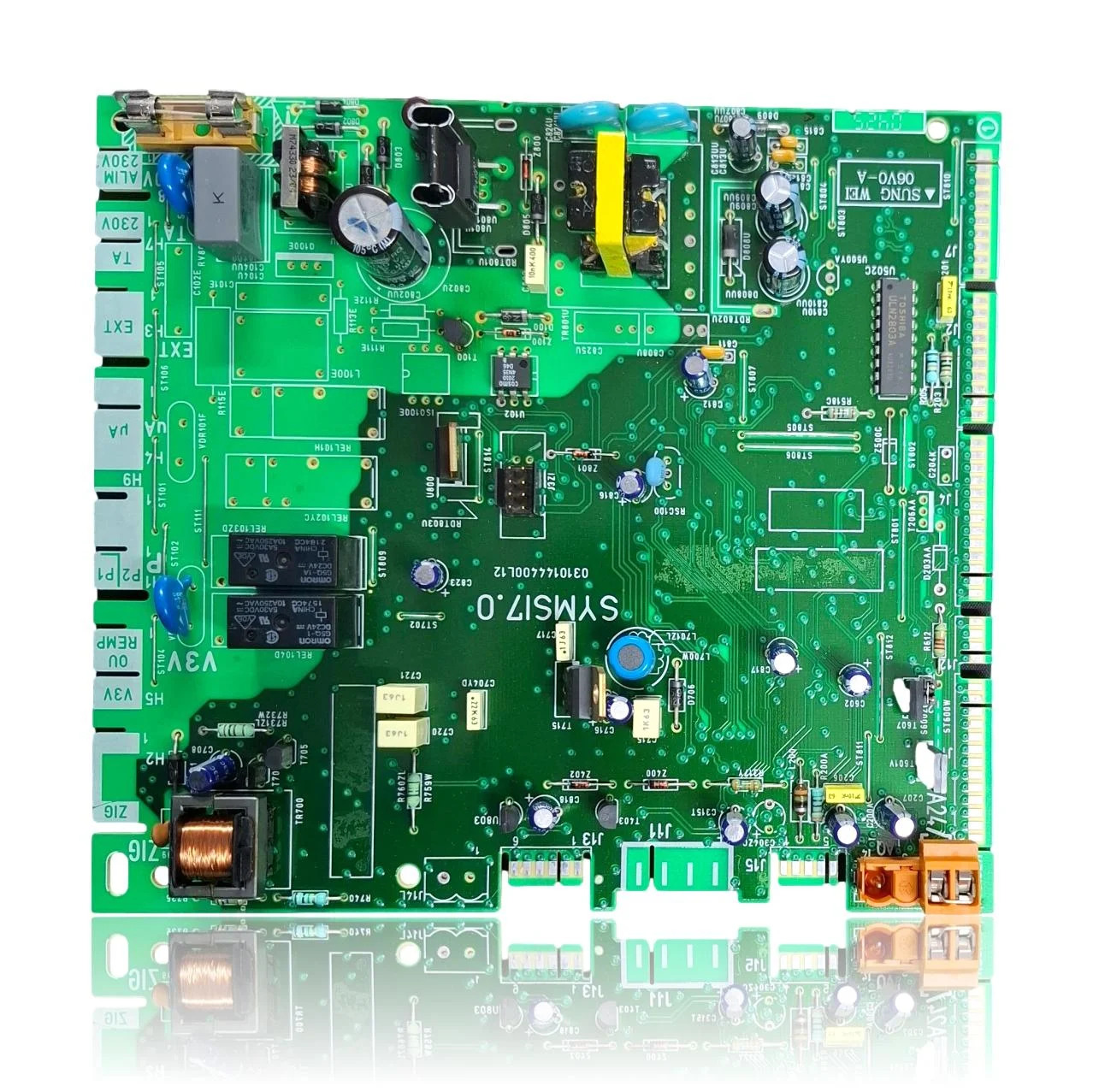

Elektronikplatine SYMSI7.0 für Saunier Duval Themaclassic C 25 E

Saunier Duval Kessel, die mit der Referenz S1062000 kompatibel sind

Elektronische Platine mit der Referenz S1062000. Drei bestätigte Kompatibilitäten: ThemaClassic F 25 E und ThemaClassic C 25 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S1062000 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S1062000 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine S1062000 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel springt nicht an, weder Lichter noch Reaktion.

  Ursache: Die Platine ist das Gehirn des Heizkessels; wenn sie die Versorgung nicht erhält oder nicht verarbeitet, gibt es keine Aktivität in irgendeinem Bauteil.

  Überprüfe, ob Strom zur Heizung fließt, und stelle sicher, dass die Hauptsicherung nicht durchgebrannt ist, bevor du die Platine als defekt ansiehst.

• 02

  Der Thermostat fordert Wärme an, und der Heizkessel reagiert nicht.

  Ursache: Wenn die Platine das Signal der Nachfrage nicht verarbeitet, gelangt der Startbefehl nicht an den Brenner, die Pumpe oder das Gasventil.

  Überprüfen Sie, ob das Thermostat ein Signal sendet, indem Sie beispielsweise die Anschlussklemmen der Nachfrage überbrücken, bevor Sie die Platine wechseln.

• 03

  Der Kessel versucht zu zünden, schaltet sich aber sofort wieder aus, mit oder ohne Fehlercode.

  Ursache: Ein Fehler in einem Relais auf der Platine unterbricht die Zündsequenz mitten im Prozess.

  Notiere den Fehlercode, der im Display angezeigt wird, und konsultiere das Handbuch, bevor du die gesamte Platine wechselst.

• 04

  Der Heizkessel zündet an einigen Tagen und an anderen nicht, unregelmäßig.

  Ursache: Eine kalte Lötstelle oder ein schlechter Kontakt auf der Platine verursachen zufällige Fehler, die sich nicht immer wiederholen.

  Schlage sanft auf das Bedienfeld, während die Heizung läuft, um zu sehen, ob der Fehler erneut auftritt; wenn ja, deutet dies auf einen schlechten Kontakt auf der Platine hin.

Fehlercodes von Saunier Duval, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval S1062000

Katalogreferenz

S1062000

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

0 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Modell der Platine (aufgedruckt)

SYMSI7.0

Platinencode (aufgedruckt)

0310144400L12

Relais 1

OMRON G5Q-1, DC24V, 5A/250VAC - 10A/250VAC, Charge CHINA 218400

Relais 2

OMRON G5G-1, DC24V, 6A/30VDC - 15A/250VAC, Charge CHINA 15744CC

Optokoppler U102

COSMO 2010 4N35 D46B

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval Themaclassic F 25 E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
