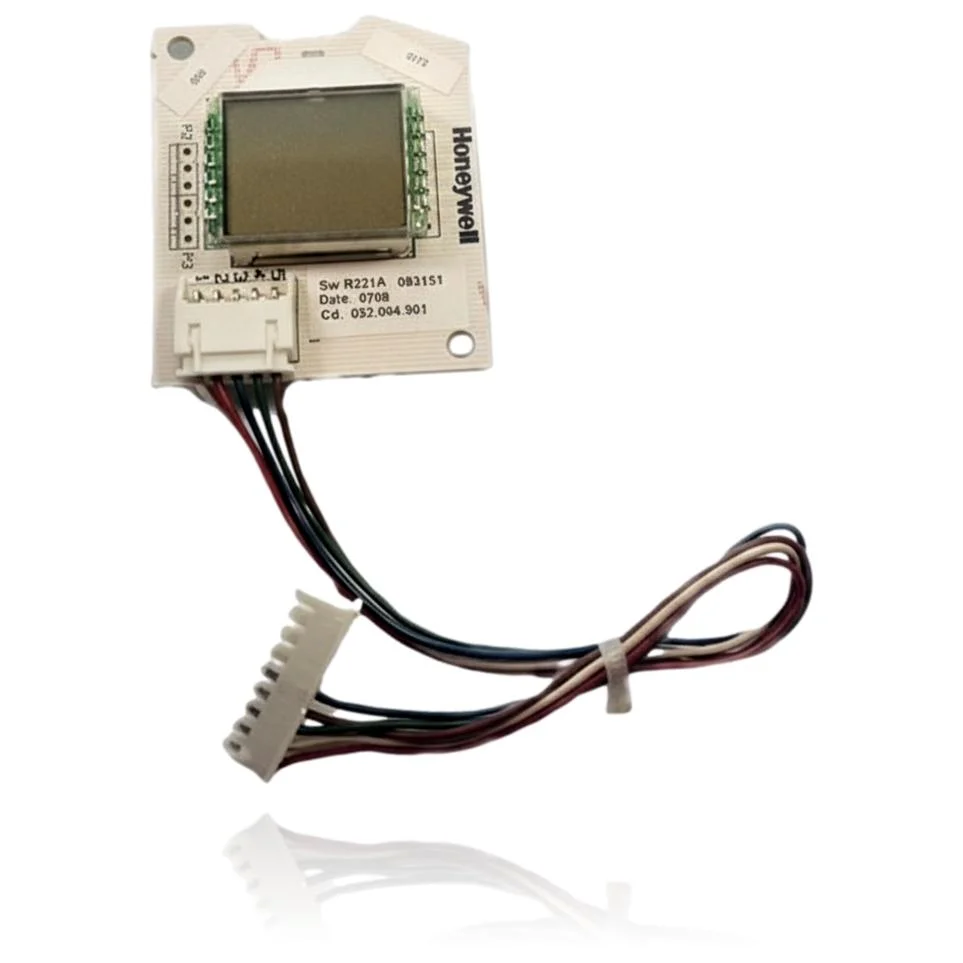

Honeywell Bildschirmmodul für Saunier Duval Renova Micra 2 24E - Cd. 052.004.901
Bildschirmmodul des Heizkessels, hergestellt von Honeywell, auf dem Etikett mit dem Code "Cd. 052.004.901" und dem Softwarecode "Sw R221A 083151" gekennzeichnet, Herstellungsdatum 0708. Es wird in den Heizkesseln Saunier Duval Renova Micra und Micra Condens montiert. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Moduls durch eine technische Diagnose, selbst wenn der Bildschirm nicht leuchtet, keine Informationen anzeigt oder die Bedienelemente nicht mehr reagieren.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 0020063241
- Garantie
- 1 Jahr
Renova kompatibel mit der Referenz 0020063241
Elektronische Platine mit der Referenz 0020063241. Fünf bestätigte Kompatibilitäten: Renova Micra 2 und Micra 2.24E.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Renova Renova Micra 2 | Renova Micra | Kontrastiert |
| Renova Micra 2.24E | Renova Micra | Kontrastiert |
| Renova Renova Habitat 23E | Renova Habitat | Kontrastiert |
| Renova Renova Habitat Plus 23SE | Renova Habitat | Kontrastiert |
| Renova Micra Condens 26 | Micra Condens | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 0020063241 das Teil für deinen Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020063241 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 0020063241 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Bildschirm ist aus und hat kein Hintergrundlicht, obwohl der Heizkessel eingeschaltet ist.
Ursache: Dieses Bildschirmmodul erzeugt das Bild und die Hintergrundbeleuchtung des Displays.
Überprüfen Sie, ob der Stecker zwischen diesem Modul und der Leistungskarte richtig eingesteckt ist, bevor Sie ihn wechseln.
- 02
Es wird weder die Temperatur noch ein Fehlercode auf dem Bildschirm angezeigt.
Ursache: Das Modul empfängt die Daten von der Hauptplatine und zeigt sie an; wenn es ausfällt, kann der Kessel weiterhin ohne Informationen funktionieren.
Schalte die Heizung am Hauptschalter aus und wieder ein und beobachte, ob das Display sich aktiviert, bevor du das Teil austauschst.
- 03
Die Tasten des Heizkessels funktionieren nicht, wenn man sie drückt.
Ursache: In diesem Modell sind die Tasten im Bildschirmmodul integriert, sodass ein interner Fehler deren Funktion beeinträchtigt.
Achte darauf, dass sich keine Feuchtigkeit oder Schmutz im Rahmen der Tasten angesammelt hat, bevor du das Modul ausschließt.
Fehlercodes Renova, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.13 | Fehler der Hauptleiterplatte (Elektronikplatine). | Die Platine 0020063241 weist einen internen Defekt oder eine schlechte Verbindung mit der Schnittstelle/dem Kabelbaum auf (z. B. Sicherung/Relais/Leiterbahnen oder Mehrfachstecker). Durchgang der Kabelbäume und Spannungen an der PCB prüfen; wenn das Problem bestehen bleibt, die Platine austauschen. |
| F.63 | EEPROM-Fehler (Speicher) der Platine. | Eine Beschädigung/ein Fehler des in der Platine 0020063241 integrierten EEPROM verhindert den sicheren Start. Entriegelung und stabile Stromversorgung prüfen; wenn der Fehler erneut auftritt, ist die vorgeschriebene Maßnahme, die Platine auszutauschen. |
| F.64 | Störung der Elektronik/des Fühlers (betrifft die Elektronik der Platine). | Kurzschluss am NTC im Vor-/Rücklauf oder Störung der Elektronik der Platine 0020063241 im Auslesekanal. NTC/Verkabelung prüfen; wenn diese in Ordnung sind, liegt die Störung in der Elektronik der Leiterplatte. |
| F.65 | Temperatur der Elektronik zu hoch / Elektronikstörung. | Überhitzung des Elektronikmoduls oder interner Defekt der Platine 0020063241. Belüftung/Einbaulage und Temperatur im Elektronikgehäuse prüfen; wenn die Überhitzung nicht extern verursacht ist, die Leiterplatte austauschen. |
| F.67 | Fehler des elektronischen Systems / unplausibles Flammensignal. | Defekt im Schaltkreis der Flammenerkennung, der in die Leiterplatte 0020063241 integriert ist, oder in deren elektronischer Verarbeitung. Elektrode/Verkabelung/Masse prüfen; sind diese korrekt und das Signal bleibt fehlerhaft, liegt der Fehler in der Elektronik der Leiterplatte. |
| F.70 | Ungültige Heizkessel-Identifikation / Schnittstelle inkompatibel mit der Hauptleiterplatte. | Fehlerhafte Produktcodierung oder Inkompatibilität zwischen Display/Interface und der Leiterplatte 0020063241. Gerätecode prüfen und neu konfigurieren (Technikmenü d.93); wenn er nicht übereinstimmt oder keine Codierung möglich ist, das inkompatible Modul oder die Leiterplatte austauschen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Placa electrónica Renova 0020063241
- Katalogreferenz
- 0020063241
- SKU intern Uniclima
- MERM224E
- Marke
- Renova
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 5 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Hersteller
- Honeywell
- Honeywell-Code (Cd.)
- 052.004.901
- Software-Code (Sw)
- R221A 083151
- Herstellungsdatum
- 0708 (Woche/Jahr, wahrscheinlich Jul-2008 oder Woche 7 von 2008)
Häufige Fragen: die elektronische Platine 0020063241
Ist dieses Bildschirmmodul das Original von Honeywell oder eine generische Platine?
Welchen Code muss ich überprüfen, um das richtige Display für die Renova Micra 2 24E zu bestellen?
Gilt dieses Modul auch für die Saunier Duval Micra Condens 26?
Wann muss das Displaymodul der Renova Micra 2 24E gewechselt werden?
