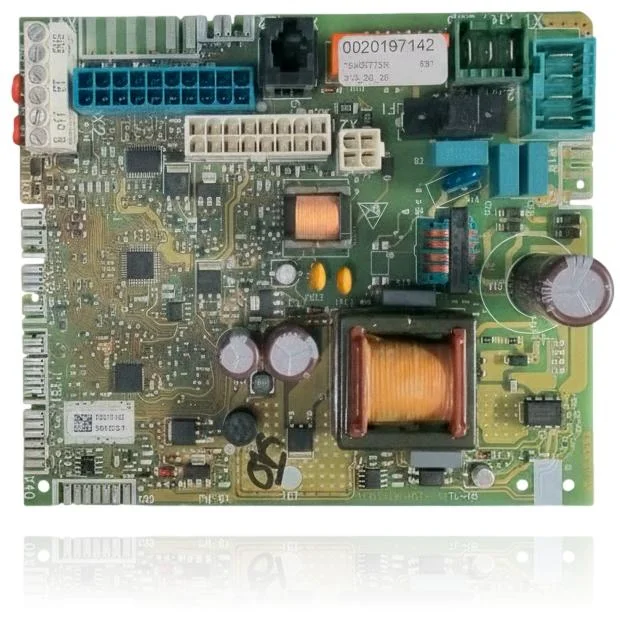

Elektronikplatine Hermann MicraCom Condens 24-AS/1 und 28-AS/1 Ref. 0020197142

Kompatible Hermann-Kessel

Elektronische Platine. Zwei bestätigte Kompatibilitäten: Condens 24-AS/1 und Condens 28-AS/1.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine behebt

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel ist komplett tot, ohne dass eine LED leuchtet.

  Ursache: Die Platine verteilt keine Stromversorgung an ihre Schaltungen, normalerweise aufgrund einer durchgebrannten Sicherung oder eines Fehlers in der Eingangsstufe.

  Messen Sie die Sicherung der Platine mit einem Multimeter auf Durchgang, bevor Sie die gesamte Platine ersetzen.

• 02

  Das Display zeigt einen Fehlercode an, der intermittierend erscheint und verschwindet.

  Ursache: Interner Fehler der Platine, der von der Elektronik in einen Code übersetzt wird, nicht immer stabil.

  Notiere den Code und führe den Reset einmal erneut durch; wenn er immer gleich wieder erscheint, ist es wahrscheinlicher, dass es das Steuergerät ist.

• 03

  Der Heizkessel zündet und schaltet sich nach wenigen Minuten Betrieb von selbst ab.

  Ursache: Komponenten der Platine, die beim Erhitzen ausfallen, verursachen wiederholte Sicherheitsabschaltungen.

  Überprüfe, ob der Ausfall immer bei kaltem Zustand auftritt oder nur, wenn der Kessel heiß ist, bevor du die Platine wechselst.

• 04

  Die Pumpe oder das Gasventil starten nicht, obwohl Heizbedarf besteht.

  Ursache: Ein Ausgangsrelais der Platine schaltet nicht und sendet keinen Strom zum Bauteil.

  Überprüfen Sie mit einem Tester, ob das Relais beim Aktivieren der Nachfrage Durchgang hat, bevor Sie die gesamte Platine ersetzen.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Placa electrónica Hermann

Marke

Hermann

Teileart

Elektronikplatinen

Einheiten auf Lager

0 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Auf dem Etikett aufgedruckter Code

0020197142

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Hermann Condens 28-AS/1 (PDF)Dokument © Hermann, als technische Referenz bereitgestellt.
