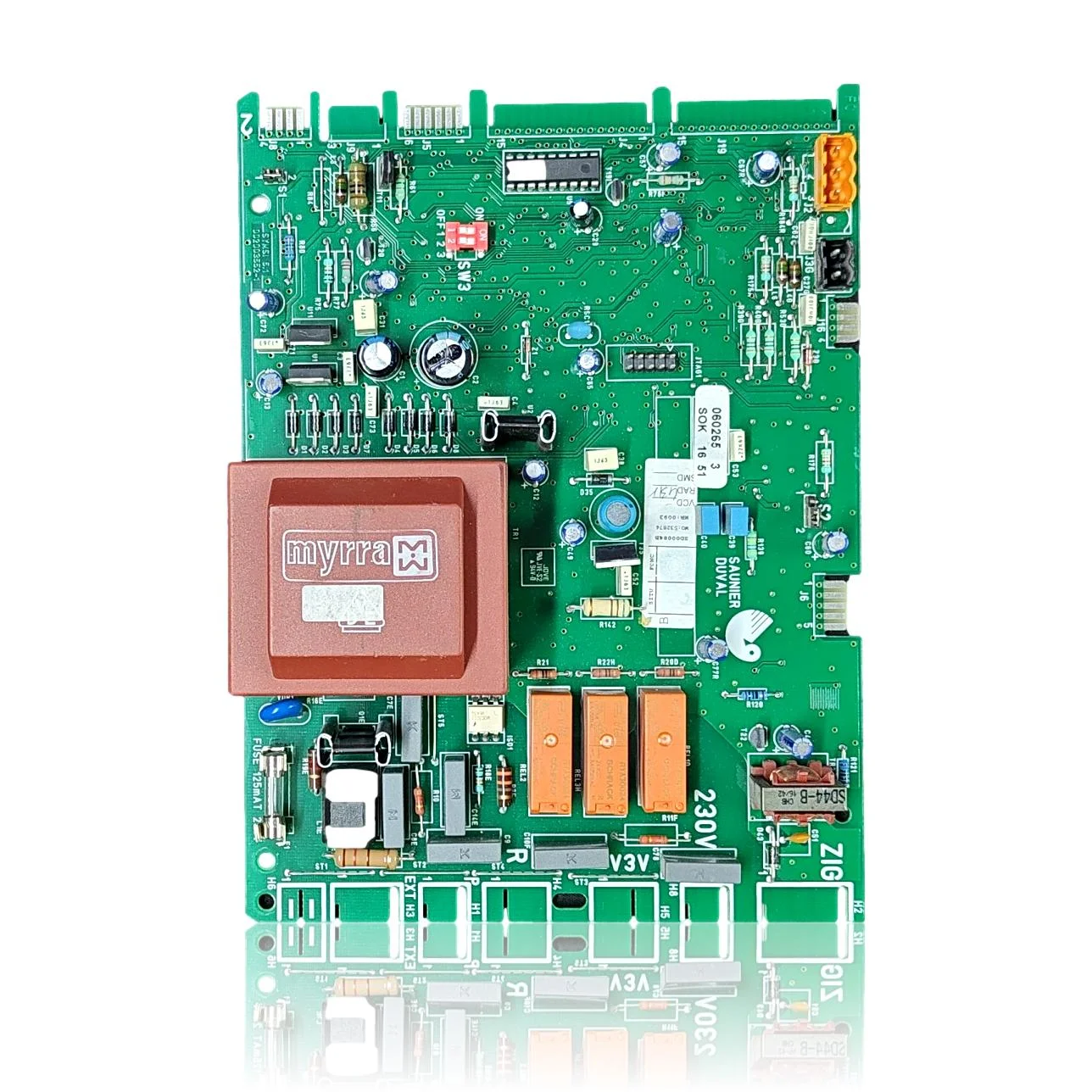

Elektronikplatine Saunier Duval Isofast F28 E2 - Réf. S1019000

Saunier Duval Kessel, die mit der Referenz S1019000 kompatibel sind

Elektronische Platine mit der Referenz S1019000. 11 nachgewiesene Kompatibilitäten: C 28 E1 und C 28 E1 NOX.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S1019000 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S1019000 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine S1019000 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet nicht und reagiert nicht auf die Steuerung, als ob er den Befehl nicht erhält.

  Ursache: Die Platine verarbeitet die Anfrage des Thermostats und sendet sie an den Brenner; wenn dies nicht geschieht, startet der Kessel nicht, obwohl der Rest einwandfrei funktioniert.

  Überprüfen Sie, ob das Raumthermostat Wärme anfordert und ob die Verkabelung zur Platine gut angeschlossen und ohne Wackelkontakte ist.

• 02

  Der Kessel hat überhaupt keine Stromversorgung mehr, als wäre er vom Stromnetz getrennt.

  Ursache: Die Schutzsicherung der Platine unterbricht die Stromversorgung, wenn sie auslöst, obwohl der Rest einwandfrei funktioniert.

  Überprüfen Sie die Sicherung mit einem Multimeter, bevor Sie die gesamte Platine wechseln; manchmal ist es nur notwendig, die Sicherung zu wechseln.

• 03

  Es erscheinen elektronische Fehler auf dem Display, die ohne klares Muster kommen und gehen.

  Ursache: Interne Fehler der Platine, wie Lötstellen oder beschädigte Komponenten, erzeugen intermittierende Fehlercodes.

  Notiere, welche Codes erscheinen und in welchem Moment des Zyklus, um zu sehen, ob sie immer mit derselben Phase übereinstimmen.

• 04

  Das Thermostat oder das Bedienfeld haben keinen Einfluss mehr auf den Heizkessel.

  Ursache: Die Platine interpretiert das Signal des Thermostats oder des Panels; wenn diese Kommunikation fehlschlägt, hat die Steuerung keine Wirkung.

  Versuche, das Thermostat vorübergehend durch ein funktionierendes zu ersetzen, bevor du die Platine ausschließt.

Fehlercodes von Saunier Duval, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval S1019000

Katalogreferenz

S1019000

SKU intern Uniclima

PEIF28E2

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Versorgungsspannung

230V

Sicherung

SICHERUNG 125mAT 250V

interner Fabrikcode (physikalisches Typenschild)

060265 3 / SOK 16 51

Kompatibilität Ref. OEM S1019000

Saunier Duval Isofast F28E2 (und C28E1, C35E1, F35E1, Isomax C28E2/F28E2)
