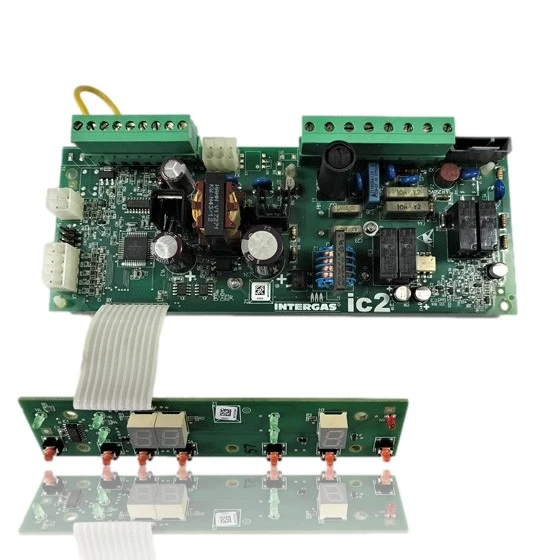

Steuerelektronik Intergas ic2 - Kombi Kompakt HR 28/24
Die Steuerplatine Intergas ic2 - Kombi Kompakt HR 28/24 ist das Bauteil, das die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels regelt. Wenn Fehler auftreten, wird der Benutzer feststellen, dass der Heizkessel nicht startet, sich blockiert oder ein unberechenbares Verhalten zeigt. Diese Platine ist mit mehreren Modellen der Intergas-Serie kompatibel, wie Kombi Kompakt HR 22, Kombi Kompakt HR 28, Kombi Kompakt HR 28/24 und Kombi Kompakt HR 36/30, unter anderem. Es wird empfohlen, sie auszutauschen, wenn die genannten Symptome auftreten oder wenn die Fehler 6, 29 oder 30 angezeigt werden.
Heizkessel ACV kompatibel mit der Referenz 074278
Elektronische Platine mit der Referenz 074278. Fünf nachgewiesene Kompatibilitäten: Kombi Kompakt HR 22 und Kombi Kompakt HR 28.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| ACV Kombi Kompakt HR 22 | Intergas Kombi Kompakt HR | Kontrastiert |
| ACV Kombi Kompakt HR 28 | Intergas Kombi Kompakt HR | Kontrastiert |
| ACV Kombi Kompakt HR 28/24 | Intergas Kombi Kompakt HR | Kontrastiert |
| ACV Kombi Kompakt HR 36/30 | Intergas Kombi Kompakt HR | Kontrastiert |
| ACV Kompakt Solo HR | Intergas Kompakt Solo HR | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 074278 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 074278 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 074278 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht und das Bedienfeld zeigt keine Aktivität an.
Ursache: Der IC2-Controller steuert die gesamte Heizungsanlage; wenn er nicht funktioniert, kann kein Bauteil starten.
Überprüfen Sie die interne Sicherung und stellen Sie sicher, dass der Heizkessel Strom erhält, bevor Sie in Betracht ziehen, dass der Regler defekt ist.
- 02
Das Display zeigt einen Fehlercode an, der nach dem Zurücksetzen des Heizkessels weiterhin besteht.
Ursache: Das System ic2 blockiert den Betrieb, wenn eine Sicherheitsanomalie erkannt wird, und wird nicht automatisch freigegeben.
Notiere den genauen Fehlercode: Intergas dokumentiert dies und einige weisen auf Probleme mit der Sonde oder dem Druck hin, nicht mit dem Regler.
- 03
Der Kessel verliert die Kommunikation mit dem Thermostat oder der Steuerung und hört auf, auf die Befehle zu reagieren.
Ursache: Ein Fehler in der Steuerplatine kann die Kommunikation unterbrechen, auch wenn das Thermostat einwandfrei funktioniert.
Überprüfen Sie die Verkabelung oder das Pairing des Thermostats, bevor Sie die Steuerplatine wechseln.
- 04
Der Heizkessel zündet und schaltet sich nach wenigen Sekunden von selbst wieder aus, wobei der Zyklus sich wiederholt.
Ursache: Ein Fehler in der Steuerungsstufe des IC2 kann die Zündung während des Prozesses aus Sicherheitsgründen unterbrechen.
Zuerst einen Fehler des Druckschalters oder des Temperatursensors ausschließen: diese sind häufiger als ein Fehler des Reglers.
- 05
Der Kessel funktioniert unregelmäßig: manchmal zündet er gut und manchmal nicht, ohne klares Muster.
Ursache: Ein intermittierender Fehler in den Komponenten der Platine kann inkonsistente Verhaltensweisen verursachen, bevor er vollständig ausfällt.
Führen Sie ein Protokoll darüber, wann der Fehler auftritt (bei Kälte, bei Wärme, nach wie viel Zeit eingeschaltet), um zu bestätigen, dass das Muster auf den Regler hinweist.
Fehlercodes ACV, die dieses Teil behebt
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| 6 | Fehler bei der Flammenüberwachung | Die Flammenerkennungs-/-verwaltungsstufe der PCB (Steuereinheit 074278) kann ausfallen und der Heizkessel erkennt die Ionisation nicht. Durch Messung des Ionisationsstroms prüfen und, nach Ausschluss von Kabel/Zündelektrode und Zündmodul, die Steuereinheit zur Bestätigung austauschen. |
| 29 | Relaisfehler des Gasventils am Brenner | Das Steuerrelais des Gasventils auf der Leiterplatte kann offen bleiben/kleben, und die Selbstdiagnose erkennt dies. Prüfen, indem eine Zündung angefordert und 24 Vdc zum Ventil gemessen werden; wenn das Relais nicht schaltet, die Leiterplatte austauschen. |
| 30 | Relaisfehler des Gasventils am Brenner | Gleiche Diagnose wie 29: Fehler des Gasventil-Relais, das in die Leiterplatte integriert ist. Vorhandensein/Schaltung von 24 Vdc zum Ventil während der Anforderung prüfen; wenn es ausfällt, die Leiterplatte austauschen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: ACV 074278
- Katalogreferenz
- 074278
- Marke
- ACV
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 0 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Hersteller
- Intergas
- Steuerungsmodell
- ic2
Häufige Fragen: die elektronische Platine 074278
Gilt diese Steuerplatine für die Intergas Kombi Kompakt HR 28/24?
Ist diese Platte original von Intergas?
Welches Modell von Steuergerät hat diese Platine?
Ist diese Platine mit der Intergas Kompakt Solo HR 22 kompatibel?
