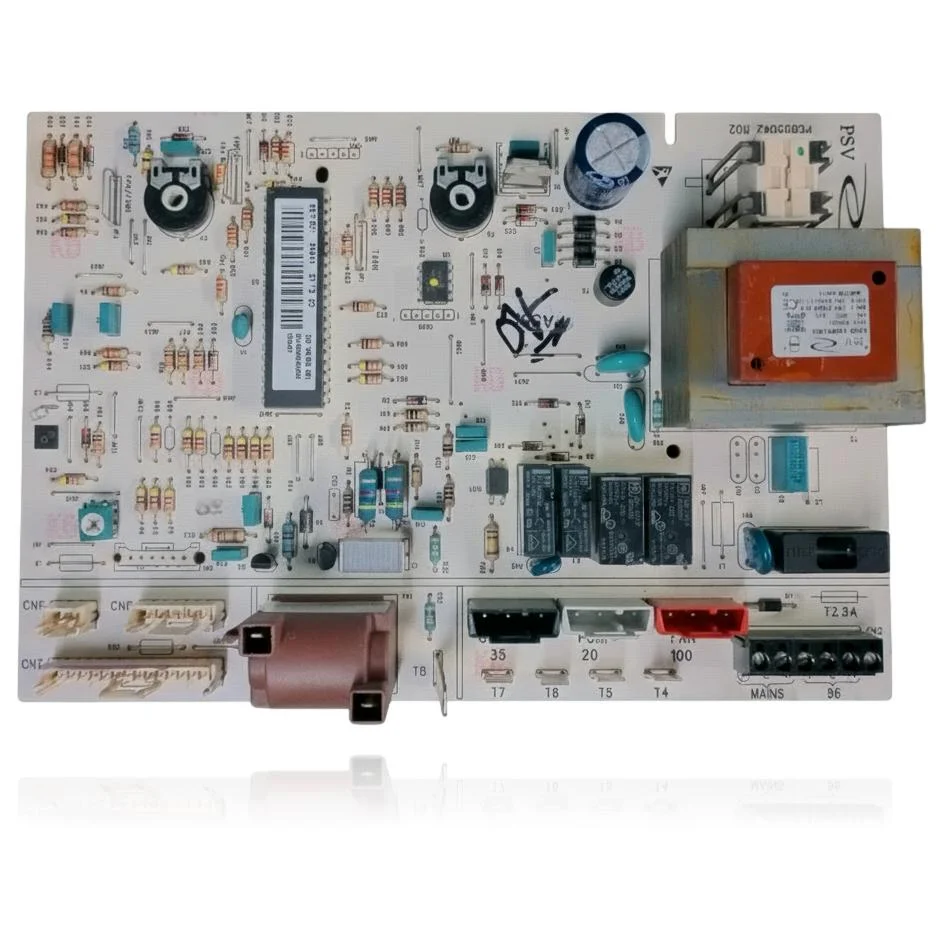

Steuerplatine Viessmann Vitopend 100-W WH1B

Viessmann-Kessel, die mit der Referenz 7831047 kompatibel sind

Elektronische Platine mit der Referenz 7831047. Drei nachgewiesene Kompatibilitäten: Vitopend 100-W WH1B und Vitopend 100 WH1B 24 kW.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 7831047 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 7831047 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine 7831047 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zeigt einen Fehlercode auf dem Bildschirm an, der nicht mit tatsächlichen Fehlern der Komponenten übereinstimmt.

  Ursache: Die Steuerplatine interpretiert die Signale der Sensoren falsch und erzeugt einen internen Fehlercode.

  Notiere den genauen Code, der auf dem Bildschirm erscheint, und vergleiche ihn mit dem Handbuch, bevor du in Betracht ziehst, dass die Platine defekt ist.

• 02

  Die Steuerung oder das Display reagieren nicht, obwohl der Heizkessel anscheinend Strom erhält.

  Ursache: Die Kommunikation zwischen der Platine und dem Bedienfeld ist verloren gegangen.

  Überprüfen Sie die Verkabelung des Kommunikationsbusses zwischen der Platine und dem Display, bevor Sie die Platine wechseln.

• 03

  Der Heizkessel erwärmt das Brauchwasser, startet aber die Heizung nicht, oder umgekehrt.

  Ursache: Die Platine steuert beide Kreisläufe unabhängig und kann nur an einem der beiden Ausgänge ausfallen.

  Überprüfen Sie, ob das Dreiwegeventil sich physisch bewegt, bevor Sie annehmen, dass der Fehler auf die Platine zurückzuführen ist.

• 04

  Der Kessel schaltet sich von selbst aus und ein, ohne Grund, als würde er neu gestartet.

  Ursache: Ein intermittierender Fehler auf der Platine verursacht Mikroaussetzer, die die Elektronik zurücksetzen.

  Überprüfen Sie, ob die Steckdose und das Netzkabel keinen Wackelkontakt haben, bevor Sie die Platine wechseln.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt der Elektronikplatine Viessmann 7831047

Katalogreferenz

7831047

Marke

Viessmann

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Auf dem Platten aufgedruckter Code (Fotos 1-2)

PCB005042 R02 (mehrdeutige Lesung; möglicherweise PCBD5042 R02)

Auf dem Platten aufgedruckter Code (Fotos 3-4)

PD0069KE R02

Leistungsstecker (Blöcke T17, T18, T5, T4)

35 / 20 / 100
