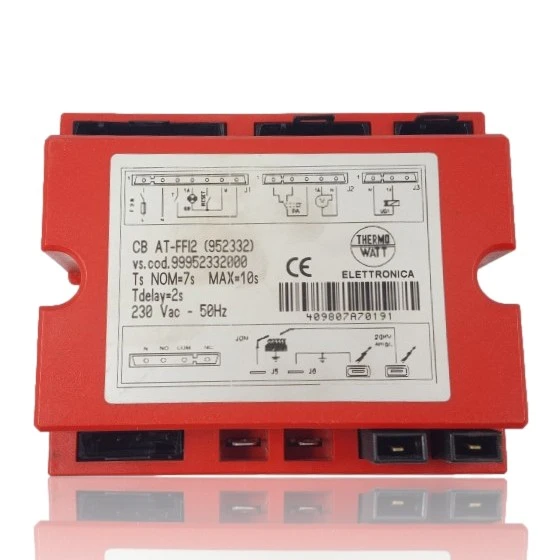

Zündelektronik Ariston Basic 23 MFFI - Thermowatt CB AT-FFI2 - Ref. 952332

Elektronische Zündplatine für Ariston Basic-, Edy- und SC MFFI/MCSI-Kessel, hergestellt von Thermowatt, Modell CB AT-FFI2. Sie steuert die Sicherheitszeiten der Zündung (nominell 7 s, maximal 10 s) und die Verzögerung von 2 s, betrieben mit 230 Vac - 50Hz. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch technische Diagnose, selbst wenn der Kessel nicht zündet oder beim Start blockiert.

Teileart: Elektronikplatinen
Zustand: Generalüberholt
Katalogreferenz: 952332
Garantie: 1 Jahr

inkl. MwSt. AUSVERKAUFT

Kompatibilität

Ariston kompatibel mit der Referenz 952332

Elektronische Platine mit der Referenz 952332. Fünf bestätigte Kompatibilitäten: Basic 23 MFFI und Edy 23 MFFI.

Bewährte Kompatibilität

Kesselmodell	Familie	Überprüfung
Ariston Basic 23 MFFI	Basic 23 MFFI	Kontrastiert
Ariston Edy 23 MFFI	Edy 23 MFFI	Kontrastiert
Ariston New Edy 23 MFFI	Edy 23 MFFI	Kontrastiert
Ariston SC 23 MCSI	SC 23 MCSI	Kontrastiert
Ariston New SC 23 MCSI	SC 23 MCSI	Kontrastiert

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob die Ref. 952332 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 952332 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Diagnose und Fehlercodes

Symptome, die eine Diagnose auf der Elektronikplatine 952332 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

01
Der Kessel versucht zu zünden, blockiert jedoch nach wenigen Sekunden.
Ursache: Die Platine steuert die Sicherheitszeiten der Zündung; wenn sie das richtige Signal nicht rechtzeitig erkennt, bricht sie den Versuch ab und sperrt den Kessel.
Achte darauf, dass die Zündelektrode einen sichtbaren Funken erzeugt und sauber ist, bevor du die Platine als defekt ansiehst.
02
Der Brenner erhält nicht den Zündbefehl.
Ursache: Die Platine sendet das Signal an die Elektrode und das Gasventil genau im Moment des Starts.
Überprüfen Sie, ob Strom zur Platine fließt und ob kein Thermostat oder Sicherheitssonde den Stromkreis unterbricht, bevor Sie sie ersetzen.
03
Der Kessel blockiert wiederholt, jedes Mal wenn er versucht zu starten.
Ursache: Wenn die Sicherheitszeit überschritten wird, ohne dass die Flamme bestätigt wird, unterbricht die Platte den Zyklus aus Sicherheitsgründen.
Überprüfen Sie die Gasversorgung und den Druck, bevor Sie die Platte wechseln: ein Mangel an Gas verursacht die gleiche Blockade.
04
Es gibt keine Reaktion der Platine, wenn der Einschaltbefehl gegeben wird.
Ursache: Wenn die Platine keine oder keine korrekte Versorgung erhält, wird keine Zündsequenz erzeugt.
Messen Sie mit einem Multimeter, dass 230V an der Platine ankommen, bevor Sie sie ersetzen.

Fehlercodes von Ariston, die eine Diagnose erfordern

Code	Störung	Technische Überprüfungen
E	Fehler bei der Flammenüberwachung (Total Check System).	Störung des in die Zünd-Leiterplatte integrierten Flammenerkennungskreises (A09 in den Schaltplänen; Zündrelais U auf der Leiterplatte). Zündfunke und Verkabelung/Zündelektroden prüfen und das Ionisationssignal messen; wenn alles korrekt ist, ist die Zünd-Leiterplatte selbst beschädigt und verursacht den Fehlercode E.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Ariston 952332

Katalogreferenz: 952332
SKU intern Uniclima: MEAB23MFF1
Marke: Ariston
Teileart: Elektronikplatinen
Einheiten auf Lager: 0 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Nennsicherheitszeit: Ts NOM = 7 s
Maximale Sicherheitszeit: Ts MAX = 10 s
Verzögerungszeit: Tdelay = 2 s
Versorgungsspannung: 230 Vac - 50Hz
Markierung: CE

Häufig gestellte Fragen

Häufige Fragen: die elektronische Platine 952332

Ist diese Zündplatte für den Ariston Edy 23 MFFI in der NG-Version geeignet?

Ja, der Edy 23 MFFI NG (534128) steht auf der Liste der Kessel, die mit diesem Teil kompatibel sind.

Welcher Hersteller stellt die Platine CB AT-FFI2 der Basic 23 MFFI her?

Die Fabrik Thermowatt, laut dem Etikett des Teils.

Welche Störung wird durch den Austausch dieser Platine in einem Ariston SC 23 MCSI behoben?

Es muss überprüft werden, wenn der Heizkessel nicht startet oder beim Starten blockiert, da die Platine die Sicherheitszeiten des Zündvorgangs steuert. Der Austausch erfordert eine technische Diagnose.

Bei welcher Spannung arbeitet die Platine CB AT-FFI2?

230 V Wechselstrom, 50 Hz.

Welche Sicherheitszeiten überwacht diese Platine in der Basic 23 MFFI GPL?

Eine Nennzeit von 7 Sekunden und maximal 10 Sekunden, mit einer Verzögerung von 2 Sekunden.
