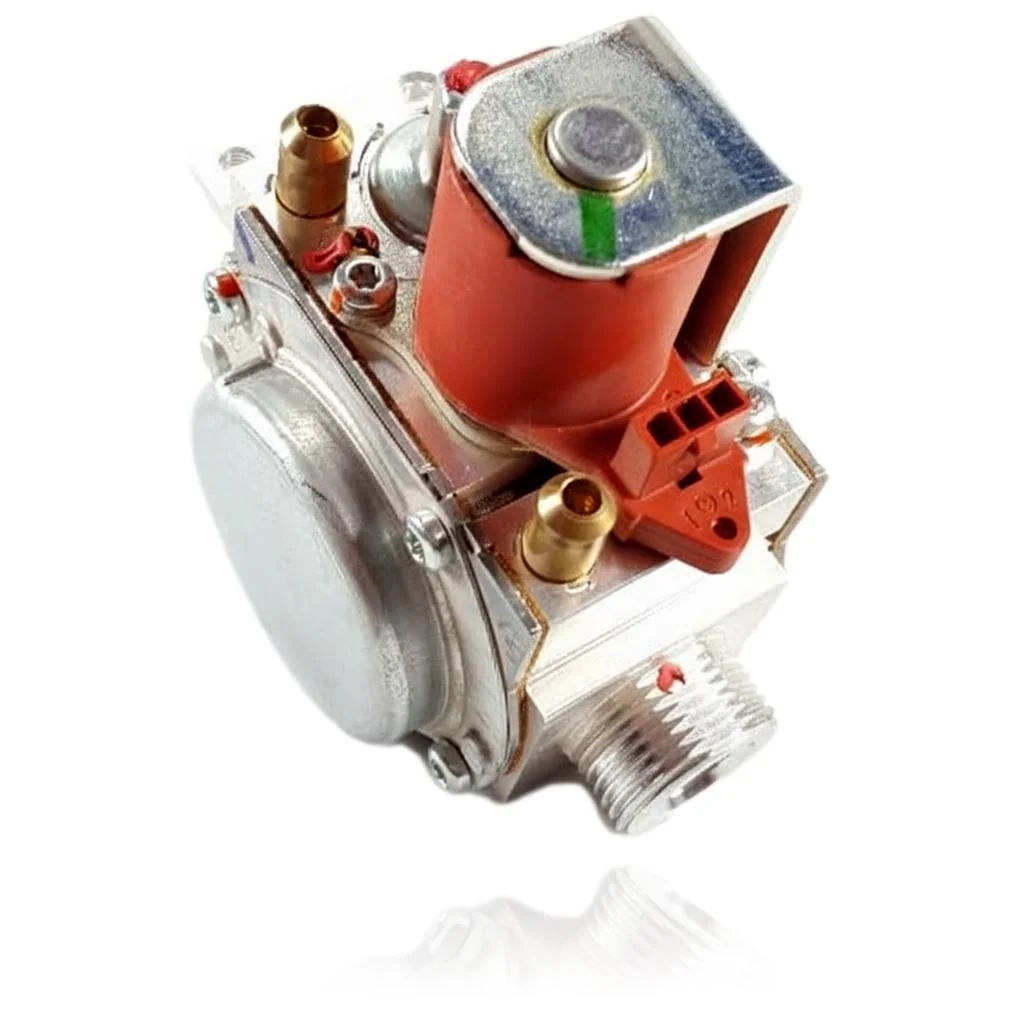

Gasventil Ebm-papst für Viessmann Vitodens 100-W Ref. GB-NO 055 E01 S00

Gasblock hergestellt von ebm-papst, wie auf dem Etikett gedruckt ('Made by ebmpapst'). Regelt den Gasfluss zum Brenner in den Viessmann Vitodens 100-W B1HC und B1KC Kesseln mit 19 und 26 kW. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch eine technische Diagnose, selbst wenn der Kessel nicht startet oder aufgrund eines Gasversorgungsfehlers blockiert.

Teileart: Gasventile
Zustand: Generalüberholt
Katalogreferenz: 7861580
Garantie: 1 Jahr

inkl. MwSt. Lager · 2 Stk.

Kompatibilität

Viessmann kompatibel mit der Referenz 7861580

Gasventil mit der Referenz 7861580. Zwei bestätigte Kompatibilitäten: Vitodens 100-W B1HC und Vitodens 100-W B1KC.

Bewährte Kompatibilität

Kesselmodell	Familie	Überprüfung
Viessmann Vitodens 100-W B1HC	Vitodens 100-W	Kontrastiert
Viessmann Vitodens 100-W B1KC	Vitodens 100-W	Kontrastiert

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie kann man überprüfen, ob die Referenz 7861580 das Teil für deinen Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 7861580 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Diagnose und Fehlercodes

Symptome, die eine Diagnose des Gasventils 7861580 erfordern

Das Gasventil regelt und moduliert den Gasfluss zum Brenner. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

01
Der Kessel zündet nicht und bleibt blockiert, weil kein Gas ankommt.
Ursache: Das Gasventil öffnet den Durchgang zum Brenner nicht.
Überprüfen Sie, ob das Gasventil geöffnet ist und ob Strom zum Block fließt, bevor Sie ihn wechseln.
02
Es ist ein Summen oder seltsames Geräusch im Bereich des Gasblocks zu hören.
Ursache: Die interne Spule vibriert aufgrund eines Versorgungsfehlers oder eines Verschlusses, der nicht richtig sitzt.
Überprüfen Sie, ob die Anschlussverkabelung zum Block nicht locker oder beschädigt ist, bevor Sie das Teil wechseln.
03
Es riecht nach Gas in der Nähe des Blocks, obwohl der Heizkessel funktioniert.
Ursache: Eine Dichtung oder Verbindung des Gasblocks verliert die Dichtheit.
Lokalisieren Sie den genauen Punkt mit Seifenwasser; es könnte eine lose Verbindung sein, nicht der gesamte Block, bevor Sie ihn wechseln.
04
Der Kessel blockiert wiederholt beim Versuch, zu starten.
Ursache: Der Block liefert nicht den erforderlichen Gasdurchfluss, damit eine Flamme erkannt wird.
Überprüfen Sie den Gasdruck in der Anlage, bevor Sie denken, dass der Block defekt ist.

Fehlercodes von Viessmann, die eine Diagnose erfordern

Code	Störung	Technische Überprüfungen
F8	Brenner im Fehler: Das Gasventil (kombiniert) schließt zu spät.	Ein defektes Gasventil verzögert sein Schließen bei der Sicherheitsprüfung und die Steuerung erkennt dies und sperrt. Prüfen im Servicemodus/bei Minimalleistung durch Beobachtung der Schließverzögerung, Messung des Signals am Ventil und Durchführung einer Dichtheits-/Schließprüfung.
F4	Brenner im Fehler: kein Flammensignal (keine Ionisation erkannt).	Wenn das Gasventil nicht öffnet oder eine unzureichende Durchflussmenge liefert, bildet sich keine Flamme und F4 erscheint. Prüfen Sie durch Messen der Spannung an den Ventilspulen während der Zündung sowie Gasdruck/-durchfluss; bestätigen Sie die Öffnung über das Menü/die Servicefunktion.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Gasventil Viessmann 7861580

Katalogreferenz: 7861580
SKU intern Uniclima: VGCVV100
Marke: Viessmann
Teileart: Gasventile
Einheiten auf Lager: 2 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Hersteller: ebm-papst (gedruckt 'Made by ebmpapst')
Maximaler Druck: 85 mbar
Spannung/Frequenz: 220V RAC, 50/60 Hz
Leistung: 9,8 VA
Raumtemperatur: 0°C bis 60°C
Schutzgrad: IP40
Klasse: Kl.B/Kl.C/Gr.2
CE-Kennzeichnung: CE-0085CM0036
Norm: DIN EN 126

Häufig gestellte Fragen

Häufige Fragen: Gasventil 7861580

Ist dieses ebm-papst Ventil für meinen Viessmann Vitodens 100-W B1HC mit 26 kW geeignet?

Ja, es gehört zu den kompatiblen Modellen: B1HC mit 19 und 26 kW sowie B1KC mit 26 kW.

Wird das Gasventil der Vitodens 100-W von Viessmann oder einem Dritten hergestellt?

Die Fabrik ebm-papst, wie auf dem Etikett ('Made by ebmpapst') gedruckt steht, ist kein Eigenprodukt von Viessmann.

Bei welcher Spannung arbeitet dieses Ventil der Vitodens 100-W?

220V RAC bei 50/60 Hz laut Etikett; das Format dieser Angabe ist ungewöhnlich und wird wörtlich wiedergegeben.

Wann muss dieses Gasventil in einem Vitodens 100-W B1KC gewechselt werden?

Die technische Diagnose muss bestätigen, dass sie ersetzt werden muss, selbst wenn der Heizkessel nicht zündet oder aufgrund eines Fehlers in der Gasversorgung zum Brenner blockiert.
