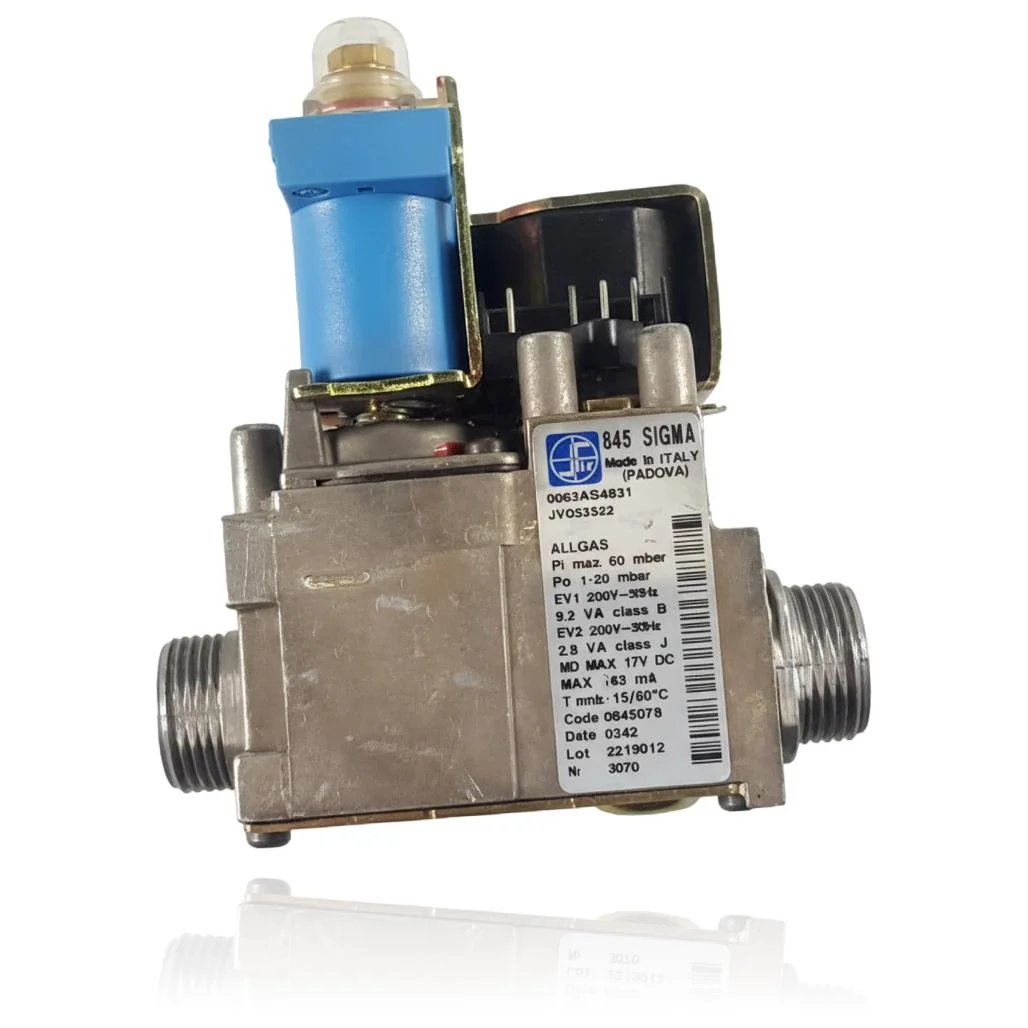

Gasventil SIT 845 Sigma Vaillant VMW 24/282-5 R1 Ref. 053560
Gasventil SIT Modell 845 Sigma, mit zwei Elektromagnetventilen (EV1 und EV2), Modulator und Ausgangsdruckregler. Das SIT-Logo und das Modell 845 Sigma sind auf dem Bauteil aufgedruckt. Regelt den Gaseinlass zum Brenner. Der Austausch erfordert die Bestätigung des Defekts durch eine technische Diagnose.
- Teileart
- Gasventile
- Zustand
- Generalüberholt
- Katalogreferenz
- 053560
- Garantie
- 1 Jahr
Vaillant kompatibel mit der Referenz 053560
Gasventil mit der Referenz 053560. 11 nachgewiesene Kompatibilitäten: VMW 242/2-3 R1 und VMW 242/2-5 R1.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VMW 242/2-3 R1 | Vaillant atmoTEC/turboTEC PRO+ (Serie /2 R1-R2, VMW Mischgeräte) | Kontrastiert |
| Vaillant VMW 242/2-5 R1 | Vaillant atmoTEC/turboTEC PRO+ (Serie /2 R1-R2, VMW Mischgeräte) | Kontrastiert |
| Vaillant VMW 240/2-5 R1 | Vaillant atmoTEC/turboTEC PRO+ (Serie /2 R1-R2, VMW Mischgeräte) | Kontrastiert |
| Vaillant VMW 282/2-5 R1 | Vaillant atmoTEC/turboTEC PRO+ (Serie /2 R1-R2, VMW Mischgeräte) | Kontrastiert |
| Vaillant VMW 280/2-5 R1 | Vaillant atmoTEC/turboTEC PRO+ (Serie /2 R1-R2, VMW Mischgeräte) | Kontrastiert |
| Vaillant VMW 24/282-5 R1 | Vaillant atmoTEC/turboTEC PRO+ (Serie /2 R1-R2, VMW Mischgeräte) | Kontrastiert |
| Vaillant VM 242/2-5 R1 | Vaillant atmoTEC/turboTEC PRO+ (Serie /2 R1-R3, VM nur Heizung) | Kontrastiert |
| Vaillant VM 282/2-5 R1 | Vaillant atmoTEC/turboTEC PRO+ (Serie /2 R1-R3, VM nur Heizung) | Kontrastiert |
| Vaillant VM 202/2-5 R1 | Vaillant atmoTEC/turboTEC PRO+ (Serie /2 R1-R3, VM nur Heizung) | Kontrastiert |
| Vaillant VM 240/2-5 R1 | Vaillant atmoTEC/turboTEC PRO+ (Serie /2 R1-R3, VM nur Heizung) | Kontrastiert |
| Vaillant VM 280/2-5 R1 | Vaillant atmoTEC/turboTEC PRO+ (Serie /2 R1-R3, VM nur Heizung) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 053560 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 053560 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose des Gasventils 053560 erfordern
Das Gasventil regelt und moduliert den Gasfluss zum Brenner. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht und blockiert beim Start.
Ursache: Eine der Elektromagnetventile (EV1 oder EV2) öffnet nicht und das Gas erreicht den Brenner nicht.
Überprüfen Sie, ob beide elektrischen Anschlüsse des Ventils richtig eingesteckt sind, bevor Sie es wechseln.
- 02
Die Flamme steigt und fällt ohne Grund, oder der Kessel moduliert die Leistung schlecht.
Ursache: Der Modulator des Ventils regelt den Gasfluss nicht richtig entsprechend der Nachfrage.
Überprüfen Sie, ob es keine Spannungseinbrüche oder schlechten Verbindungen in der Installation gibt, die den Modulator beeinträchtigen könnten.
- 03
Es riecht nach Gas oder es pfeift in der Nähe des Ventils.
Ursache: Der Ausgangsdruckregler oder eine interne Dichtung verliert an Dichtheit.
Lokalisieren Sie den genauen Punkt mit Seifenwasser, bevor Sie das Teil austauschen; es könnte eine lose Verbindung sein, nicht das Ventil.
- 04
Der Kessel startet, aber blockiert sofort aufgrund fehlender Flammenerkennung.
Ursache: Das Ventil öffnet langsam oder liefert nicht den Mindestdurchfluss, damit der Brenner zündet.
Überprüfen Sie die Ionisationselektrode und deren Verkabelung, bevor Sie davon ausgehen, dass das Problem am Ventil liegt.
Fehlercodes Vaillant, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.61 | Störung: Ansprechen des Gasventils. | Die Leiterplatte kann das Ventil nicht ansteuern/modulieren (Spulen kurzgeschlossen/offen oder Kabelbaum defekt), sodass es nicht korrekt öffnet/schließt; Widerstand der Spulen, Durchgang der Verkabelung und Steuerspannung während des Zündversuchs prüfen. |
| F.62 | Verzögerung der Gasventilabschaltung. | Das Ventil schließt verzögert oder nicht dicht und es bleibt ein Flammensignal nach dem Stopp; Dichtheit/Schließzeit prüfen und dass die Ionisation beim Abschalten des Gases verschwindet. |
| F.28 | Störung während des Startvorgangs des Geräts: fehlgeschlagene Zündversuche. | Wenn das Ventil nicht öffnet oder schlecht eingestellt ist, gelangt kein Gas zum Brenner und es wird keine Flamme erkannt; prüfen, ob es den Öffnungsbefehl erhält, und die Drücke (Eingang und Brennerdruck) beim Start prüfen. |
| F.29 | Die Flamme erlischt während des Betriebs und der nächste Zündversuch schlägt fehl. | Ein Ventil, das schlecht regelt oder festsitzt, kann einen Abfall von Volumenstrom/Druck und einen Verlust der Ionisation im Betrieb verursachen; die Stabilität des Drucks stromabwärts des Ventils unter Last sowie das Signal/die Versorgung des Modulators prüfen. |
| F.27 | Sicherheitsabschaltung: Flammensimulation. | Wenn das Ventil nicht vollständig schließt (interne Leckage), kann die Elektronik bei geschlossenem Ventil eine Flamme ‚sehen‘; Dichtheit des Ventils und das Fehlen eines Ionisationssignals bei abgesperrtem Gas prüfen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Gasventil Vaillant 053560
- Katalogreferenz
- 053560
- SKU intern Uniclima
- VGCVR1
- Marke
- Vaillant
- Teileart
- Gasventile
- Einheiten auf Lager
- 2 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Hersteller
- SIT (Logo auf dem Teil)
- Modell
- 845 Sigma
- SIT-Code
- 0845078
- Maximaler Eingangsdruck
- Pi max. 60 mbar
- Austrittsdruck
- Po 1-20 mbar
- Elektroventile
- EV1 200V~50Hz 9,2VA Klasse B / EV2 200V~50Hz 2,8VA Klasse J
- Modulator
- MD max 17V DC, max. 43 mA
Häufige Fragen: Gasventil 053560
Welcher Hersteller hat das Gasventil der Vaillant VMW 24/282-5 R1?
Ist dieses Ventil mit der Vaillant VMW 24/282-5 R1 kompatibel?
Welchen Ausgangsdruck regelt dieses Ventil in der Vaillant VMW 242/2-3 R1?
Wie kann ich sicherstellen, dass die Referenz 053560 zu diesem Ventil der Vaillant VMW 240/2-5 R1 gehört?
Welche Störung wird durch den Austausch dieses Ventils in einem Vaillant VMW 242/2-3 R1 behoben?
Was ist die Referenz dieses Gasventils?
