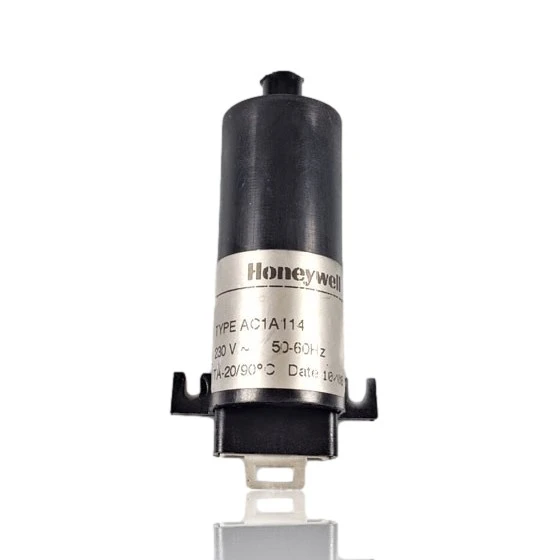

Zündtransformator Honeywell AC1A114 - Hermann Micra 2 24 E

Kompatible Hermann-Kessel

Zündtransformator. Sieben nachgewiesene Kompatibilitäten: Master Condensing 26 und Micra 2 24 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose im Zündtransformator erfordern

Der Zündtransformator erzeugt die Hochspannung für den Funken der Elektroden. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel versucht mehrmals zu zünden, aber der Brenner zündet nicht.

  Ursache: Der Transformator erzeugt nicht die erforderliche Hochspannung, damit die Elektrode den Funken erzeugt.

  Überprüfen Sie, ob das Hochspannungskabel nicht rissig ist und ob es nicht vom Elektroden oder vom Transformator getrennt ist.

• 02

  Es ist weder ein Funke am Zündelektroden sichtbar noch hörbar.

  Ursache: Wenn der Transformator keine Ausgangsspannung hat, kann die Elektrode keinen Lichtbogen erzeugen, auch wenn das Gas zum Brenner gelangt.

  Überprüfen Sie bei ausgeschaltetem Kessel, ob die Elektrode nicht mit Ruß verschmutzt oder beschädigt ist, bevor Sie in Betracht ziehen, dass der Transformator defekt ist.

• 03

  Der Kessel blockiert nach dem Startversuch und zeigt einen Zündfehler an.

  Ursache: Die Steuerung stoppt den Zyklus, wenn keine Flammenionisation erkannt wird, und ohne Funken des Transformators entsteht keine Flamme.

  Bauen Sie den Kessel wieder zusammen und beobachten Sie, ob der Fehler immer im gleichen Moment des Zyklus auftritt; wenn ja, ist es wahrscheinlicher, dass es der Transformator ist und nicht ein punktueller Fehler.

• 04

  Der Funke springt schwach oder unregelmäßig, nicht immer bei jedem Versuch.

  Ursache: Ein Transformator mit beschädigter Wicklung verliert an Kapazität und erzeugt keine stabile Entladung in jedem Zyklus.

  Überprüfen Sie, ob die Netzspannung, die zum Transformator gelangt, korrekt und stabil ist, bevor Sie ihn wechseln.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Zündtrafos Hermann

SKU intern Uniclima

TECM224E

Marke

Hermann

Teileart

Transformatoren

Einheiten auf Lager

3 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Hersteller

Honeywell

Typ

AC1A114

Spannung

230 V ~

Frequenz

50-60 Hz

Umgebungstemperaturbereich

TA -20/90°C (erstes Zeichen durch den Winkel des Fotos abgeschnitten)

Herstellungsdatum

18/...
