Zündtransformator Honeywell AC1A114 - Hermann Micra Condens 26 / Master / Spazio / Thesi 26-32 / Saunier Duval Acquaplus 32

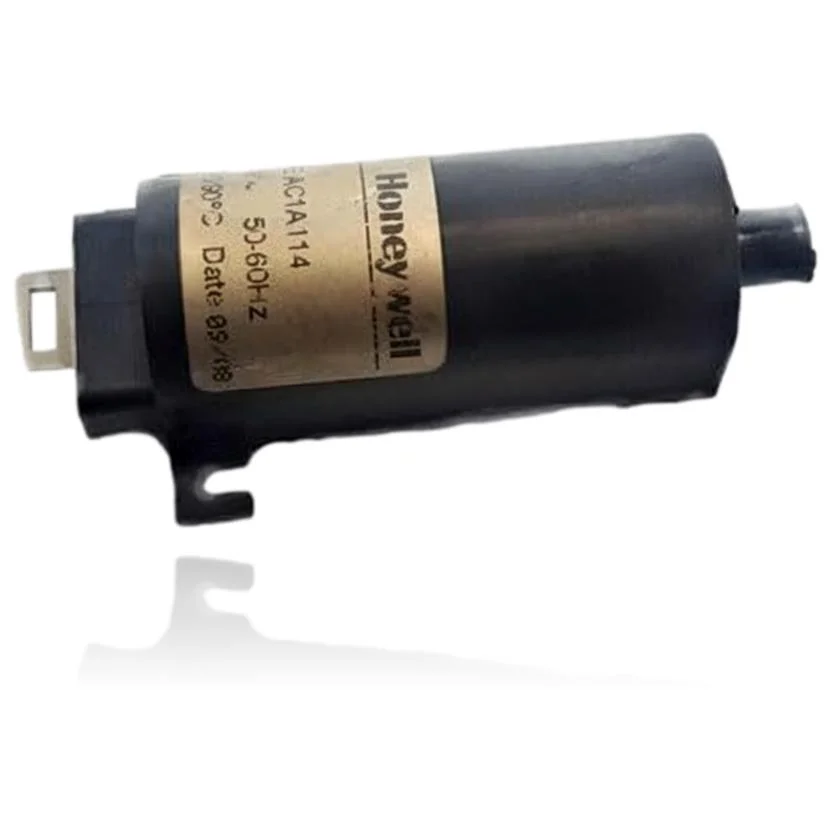

Zündtransformator Honeywell, Referenz AC1A114, identifiziert durch die auf dem Bauteil aufgedruckte Serigraphie. Er arbeitet bei 50-60 Hz. Er wird in den Heizkesseln Hermann Micra Condens, Master, Spazio und Thesi 26/32 sowie in der Saunier Duval Acquaplus Condensing 32 montiert. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch eine technische Diagnose, selbst wenn der Zündbrenner aufgrund fehlender Funken nicht zündet. Der Katalog des Geschäfts veröffentlichte eine andere Referenz (H052005087), die nicht zu diesem Bauteil gehört.
- Teileart
- Transformatoren
- Zustand
- Generalüberholt
- Katalogreferenz
- H052005087
- Garantie
- 1 Jahr
Mit der Referenz H052005087 kompatible Renova-Kessel
Zündtransformator mit der Referenz H052005087. Eine nachgewiesene Kompatibilität: Micra Condens 26.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Renova Micra Condens 26 | Micra Condens | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. H052005087 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz H052005087 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose im Zündtransformator H052005087 erfordern
Der Zündtransformator erzeugt die Hochspannung für den Funken der Elektroden. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet den Brenner nicht, obwohl das Gas normal ankommt.
Ursache: Der Transformator hat die interne Spule offen und erzeugt nicht den Funken, den die Elektrode benötigt.
Überprüfen Sie bei der Heizung im Zündzyklus, ob eine sichtbare Funkenbildung am Elektroden vorhanden ist, bevor Sie den Transformator wechseln.
- 02
Der Funke erscheint intermittierend, manchmal ja und manchmal nein, ohne klares Muster.
Ursache: Die Anschlüsse des Transformators oder der Elektrode sind oxidiert und verringern den Strom, der ankommt, ohne dass das Teil defekt ist.
Überprüfen Sie, ob die Anschlüsse des Transformators und des Hochspannungskabels nicht oxidiert oder locker sind.
- 03
Der Zündfehler tritt nach einer Feuchtigkeitsperiode oder nach der Reinigung der Brennkammer auf.
Ursache: Die Eigenkondensation dieser Kessel begünstigt, dass die Hochspannung vor dem Erreichen der Elektrode zu Erde abgeleitet wird.
Überprüfen Sie die Brennkammer und die Umgebung des Elektroden auf Feuchtigkeit oder angesammelte Kondensation, bevor Sie den Transformator austauschen.
- 04
Es ist ein Funke am Elektroden sichtbar, aber der Brenner zündet nicht.
Ursache: Wenn ein Funke vorhanden ist, funktioniert der Transformator wahrscheinlich: Das Problem liegt an einem anderen Punkt des Zündkreises.
Wenn du einen sichtbaren und konstanten Funken bestätigst, überprüfe die Gaszufuhr und das Ventil, bevor du den Transformator austauschst.
Fehlercodes Renova, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| 01 | Zündfehler: Der Brenner zündet nicht normal oder die Flamme bildet sich nicht/erlischt unerwartet (rote LED dauerhaft, Verriegelung nach mehreren Versuchen). | Der Zündtransformator erzeugt den Funken, der den Brenner zündet; ist er defekt, entsteht kein Funke und der Heizkessel blockiert mit Fehler 01. Prüfen: bei anstehender Anforderung kontrollieren, ob ein Funke an der Zündelektrode entsteht, und die Hochspannungsausgabe des Transformators messen; zuvor Zündelektrode, Kabel, Steckverbinder und Gasversorgung ausschließen, da denselben Fehlercode auch andere Bauteile der Zündgruppe verursachen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt des Zündtransformators Renova H052005087
- Katalogreferenz
- H052005087
- SKU intern Uniclima
- TERM224E
- Marke
- Renova
- Teileart
- Transformatoren
- Einheiten auf Lager
- 7 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Typ
- AC1A114
- Frequenz
- 50-60 Hz
- Herstellungsdatum
- 89/18 (nicht interpretierbares Format)
Häufige Fragen zum Zündtransformator H052005087
Was ist die korrekte Referenz des Transformators für die Hermann Micra Condens 26, AC1A114 oder H052005087?
Ist der Transformator AC1A114 ein Originalteil von Hermann?
Ist dieser Honeywell AC1A114 Transformator für die Hermann Micra Condens 26 geeignet?
Gilt dieser Transformator AC1A114 auch für die Saunier Duval Acquaplus Condensing 32?
Wann muss der Transformator AC1A114 in einem Hermann Spazio Condensing 26 ersetzt werden?
