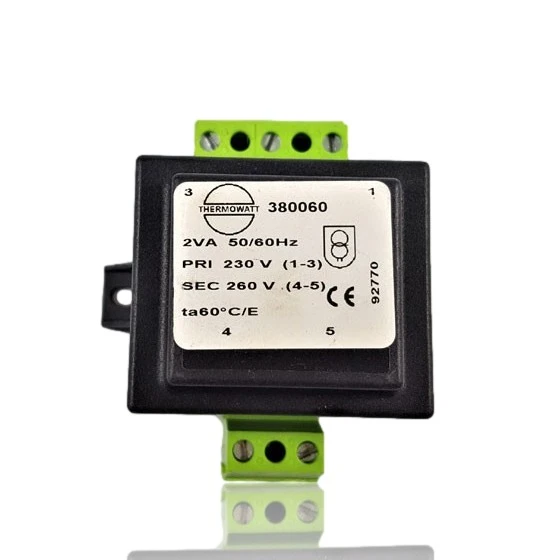

Zündtransformator Thermowatt für Chaffoteaux TIG 35 HP CF - Cod. 380060

Kompatible Chaffoteaux-Kessel

Zündtransformator. 11 geprüfte Kompatibilitäten: GREEN und 28 FF.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose im Zündtransformator erfordern

Der Zündtransformator erzeugt die Hochspannung für den Funken der Elektroden. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel versucht zu zünden, man hört ein Klicken im Brenner, aber es springt kein Funke und keine Flamme über.

  Ursache: Der Transformator erzeugt nicht genügend Strom, um den Lichtbogen zwischen den Elektroden zu zünden.

  Schau im Dunkeln, ob beim Anfordern des Zündens der Heizkessel ein Funke am Elektroden sichtbar ist, bevor du den Transformator als defekt ansiehst.

• 02

  Die Anzeige zeigt einen Zündfehler an und der Kessel blockiert den Start nach mehreren Versuchen.

  Ursache: Ohne Zündung erkennt die Steuerung in der Sicherheitszeit keine Flamme und bricht den Zyklus ab.

  Überprüfen Sie, ob die Elektrode und das Hochspannungskabel keine rissige Isolierung oder Feuchtigkeit aufweisen, bevor Sie den Transformator verantwortlich machen.

• 03

  Es ist ein knisterndes oder seltsames Summen im Bereich des Transformators beim Starten zu hören.

  Ursache: Ein Transformator, der anfängt zu versagen, kann Teilentladungen oder interne Leckagen verursachen, bevor er ganz aufhört zu funktionieren.

  Achte darauf, dass der Abstand zwischen den Elektroden korrekt ist und dass kein Ruß den Lichtbogen überbrückt.

• 04

  Der Heizkessel zündet manchmal und manchmal nicht, intermittierend.

  Ursache: Eine beschädigte Spule verliert unregelmäßig Leistung, insbesondere bei kaltem Heizkessel.

  Teste mehrere aufeinanderfolgende Starts und notiere, ob der Fehler davon abhängt, ob der Kessel kalt ist oder bereits eine Weile in Betrieb ist.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Zündtrafos Chaffoteaux

SKU intern Uniclima

DITTIG35HP

Marke

Chaffoteaux

Teileart

Transformatoren

Einheiten auf Lager

3 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Leistung

2VA

Frequenz

50/60Hz

Primärspannung

230V (Klemmen 1-3)

Betriebstemperatur

ta60 C/E

Zusätzlicher Code auf dem Etikett

92770
