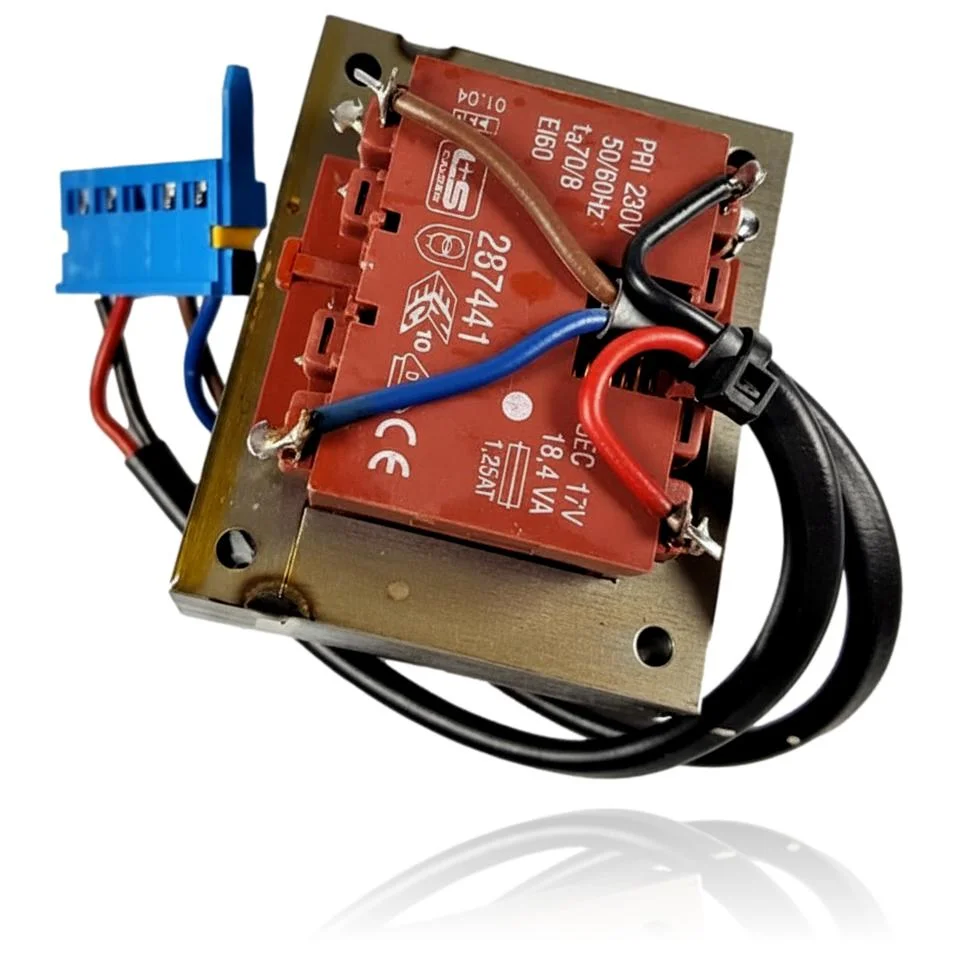

Zündtransformator Vaillant VMI 32/362-7 Ref. 287450

Vaillant-Kessel, die mit der Referenz 287450 kompatibel sind

Zündtransformator mit der Referenz 287450. 12 nachgewiesene Kompatibilitäten: VMW ES 242/3 und VMW 242-3.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 287450 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 287450 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die der Zündtransformator 287450 behebt.

Der Zündtransformator erzeugt die Hochspannung für den Funken der Elektroden. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet nicht und der Fehler bleibt bestehen, obwohl er mehrmals zurückgesetzt wird.

  Ursache: Wenn der Transformator keinen Strom liefert, kann das Zündsystem bei keinem Versuch einen Funken erzeugen.

  Überprüfen Sie mit einem Multimeter, ob Strom an der Eingangsseite des Transformators anliegt, bevor Sie zu dem Schluss kommen, dass das Bauteil defekt ist.

• 02

  Die Verkabelung oder der Stecker des Transformators sehen beschädigt, verbrannt oder locker aus.

  Ursache: Dieses Teil wird mit Blech, Verkabelung und Stecker verkauft, da der Fehler oft auch in diesen Verbindungen liegt, nicht nur in der Wicklung.

  Überprüfen Sie visuell den Stecker und die originale Verkabelung auf Brandspuren oder Oxidation, bevor Sie sich für einen vollständigen Austausch entscheiden.

• 03

  Es ist kein Lichtbogen am Elektroden während des Zündversuchs zu erkennen.

  Ursache: Ohne Strom zum Zündkreis steht keine Energie zur Verfügung, um den Funken zu erzeugen.

  Messen Sie die Kontinuität des Hochspannungskabels bis zur Elektrode; ein durchtrenntes Kabel zeigt dasselbe Symptom wie ein defekter Transformator.

• 04

  Der Kessel blockiert immer in der Zündphase und startet nie.

  Ursache: Ohne Strom im Zündkreis erkennt die Steuerung keine Flamme und blockiert den Zyklus aus Sicherheitsgründen.

  Notiere den angezeigten Fehlercode; wenn er mit einem Zündfehler übereinstimmt und nicht mit einer anderen Ursache, liegt das Problem in diesem Schaltkreis.

Fehlercodes von Vaillant, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Zündtrafos Vaillant 287450

Katalogreferenz

287450

Marke

Vaillant

Teileart

Transformatoren

Einheiten auf Lager

4 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Auf dem Bauteil aufgedruckter Code

287441

Vaillant-Referenz für das komplette Ersatzteil

287450 (Transformator + Halteblech + Verkabelung + Stecker)

Modellbezeichnung des Lieferanten

T601817/E

Primärspannung

230V~

Frequenz

50/60Hz

Sekundärspannung

17V

Leistung

18,4 VA

Sicherung

1,25 AT

Isolationsklasse

II (Doppelkasten-Symbol)

Markierung

CE

Charge/Datum

01.04

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Vaillant VMI 282-7 (PDF)Dokument © Vaillant, als technische Referenz bereitgestellt.
