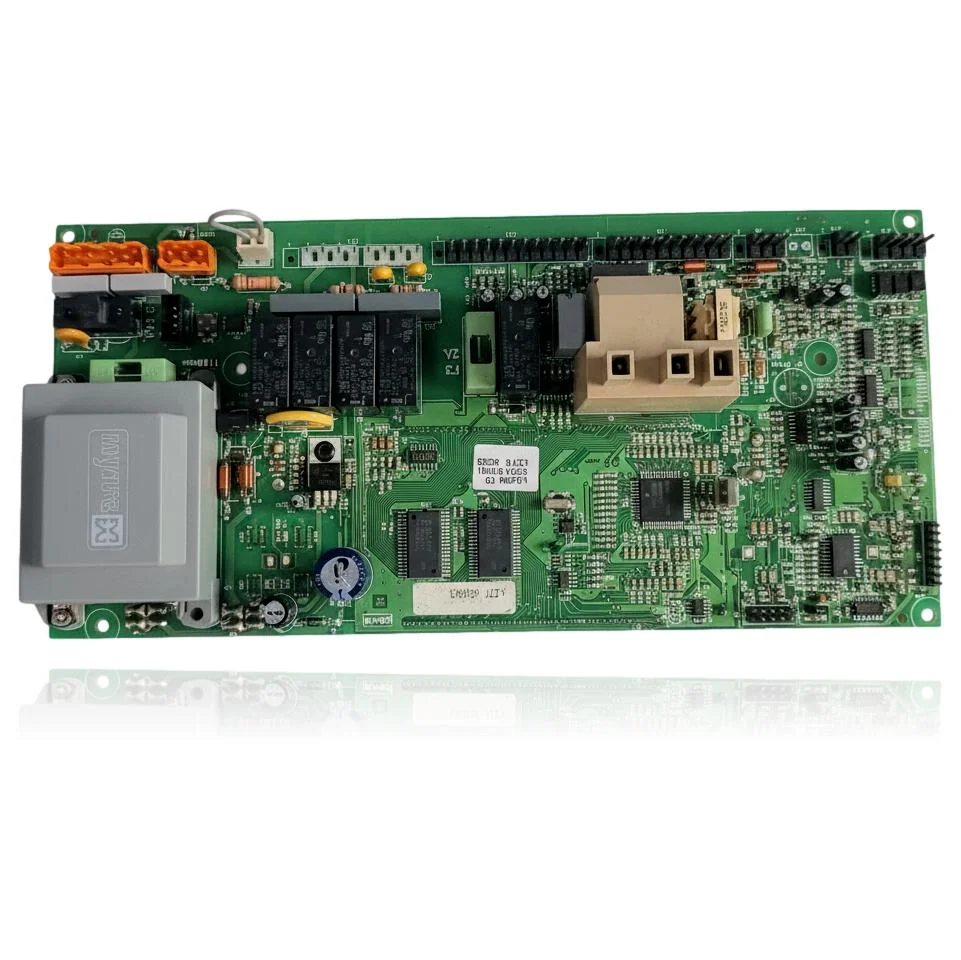

Afficheur LCD Baxi Roca Laura 20/20F
La carte d'affichage LCD Baxi Roca Laura 20/20F est une carte électronique de contrôle qui gère l'allumage, la modulation du brûleur, la pompe et les sécurités de la chaudière. En cas de défaillance, la chaudière peut ne pas démarrer, se bloquer ou fonctionner de manière erratique, affichant le code d'erreur 24. Cette pièce est compatible avec plusieurs modèles de la gamme Roca Laura 20, y compris le Laura 20 S/P, Laura 20 F et Laura 20/20 T, entre autres. Elle doit être remplacée lorsque ces problèmes ou erreurs de communication dans le système se présentent.
Fiche technique : chaudières Baxi Roca compatibles avec la référence 122420030
Carte électronique avec référence 122420030. Sept compatibilités vérifiées : Laura 20 S/P (GN/GP) et Laura 20 F (GN/GP).
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Baxi Roca Laura 20 S/P (GN/GP) | Roca Laura 20 | Contraste |
| Baxi Roca Laura 20 F (GN/GP) | Roca Laura 20 | Contraste |
| Baxi Roca Laura 20/20 S/P (GN/GP) | Roca Laura 20 | Contraste |
| Baxi Roca Laura 20/20 F (GN/GP) | Roca Laura 20 | Contraste |
| Baxi Roca Laura 20/20 T (GN/GP) | Roca Laura 20 | Contraste |
| Baxi Roca Laura 20 A (GN/GP) | Roca Laura 20 | Contraste |
| Baxi Roca Laura 20 AF (GN/GP) | Roca Laura 20 | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 122420030 est la pièce de votre chaudière ?
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 122420030. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique 122420030
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
L'afficheur ne s'allume pas et rien n'est visible sur le tableau de bord.
Cause : Le fusible F3 de la carte d'affichage peut être grillé, ce qui empêche le LCD de recevoir du courant même si la chaudière fonctionne.
Vérifiez le fusible F3 (2A) à l'œil nu ou avec un multimètre ; c'est une panne courante et plus économique à résoudre.
- 02
Les boutons du display ne répondent pas lorsque vous les appuyez.
Cause : Les poussoirs sont soudés à la carte ; un mauvais contact ou une rupture les empêche de régler la température depuis le panneau.
Vérifiez s'il y a une réaction en appuyant, même minimale, et assurez-vous que le câble de pont jaune/noir est bien connecté.
- 03
La chaudière fonctionne normalement mais aucune information n'apparaît sur l'afficheur.
Cause : L'afficheur ne montre que des informations, donc la chaudière peut continuer à fonctionner avec sa carte principale même si celle-ci est endommagée.
Vérifiez que l'eau sort chaude et que le brûleur s'allume correctement ; si tout fonctionne sauf l'afficheur, le problème se trouve sur cette carte électronique.
Codes d'erreur Baxi Roca que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| 24 | Défaut de communication entre microprocesseurs ou erreur de carte. | C'est le seul code de la gamme Laura 20/20 (F) pour lequel la marque/le SAV attribuent la panne directement à la carte électronique (défaut de communication interne entre microprocesseurs ou défaut de la PCB). À vérifier : contrôlez la stabilité de l'alimentation et les connexions du connecteur de la carte ; si après un reset le code 24 persiste avec une tension correcte, la carte principale (réf. 122420030) est la cause et doit être remplacée. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Baxi Roca 122420030
- Référence catalogue
- 122420030
- Marque
- Baxi Roca
- Type de pièce
- Cartes électroniques
- Unités en stock
- 0 pcs
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Fusible F3
- 2A
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Baxi Roca Laura 20/20 F (GN/GP) (PDF)Document © Baxi Roca, fourni comme référence technique.
Questions fréquentes sur la carte électronique 122420030
Qu'inclut le kit CECRS2020FFX de la Laura 20/20F ?
Quel fusible utilise cette carte de la Baxi Roca Laura 20/20F ?
Cette carte Ref. 122420030 est-elle compatible avec une Laura 20/20 T ?
