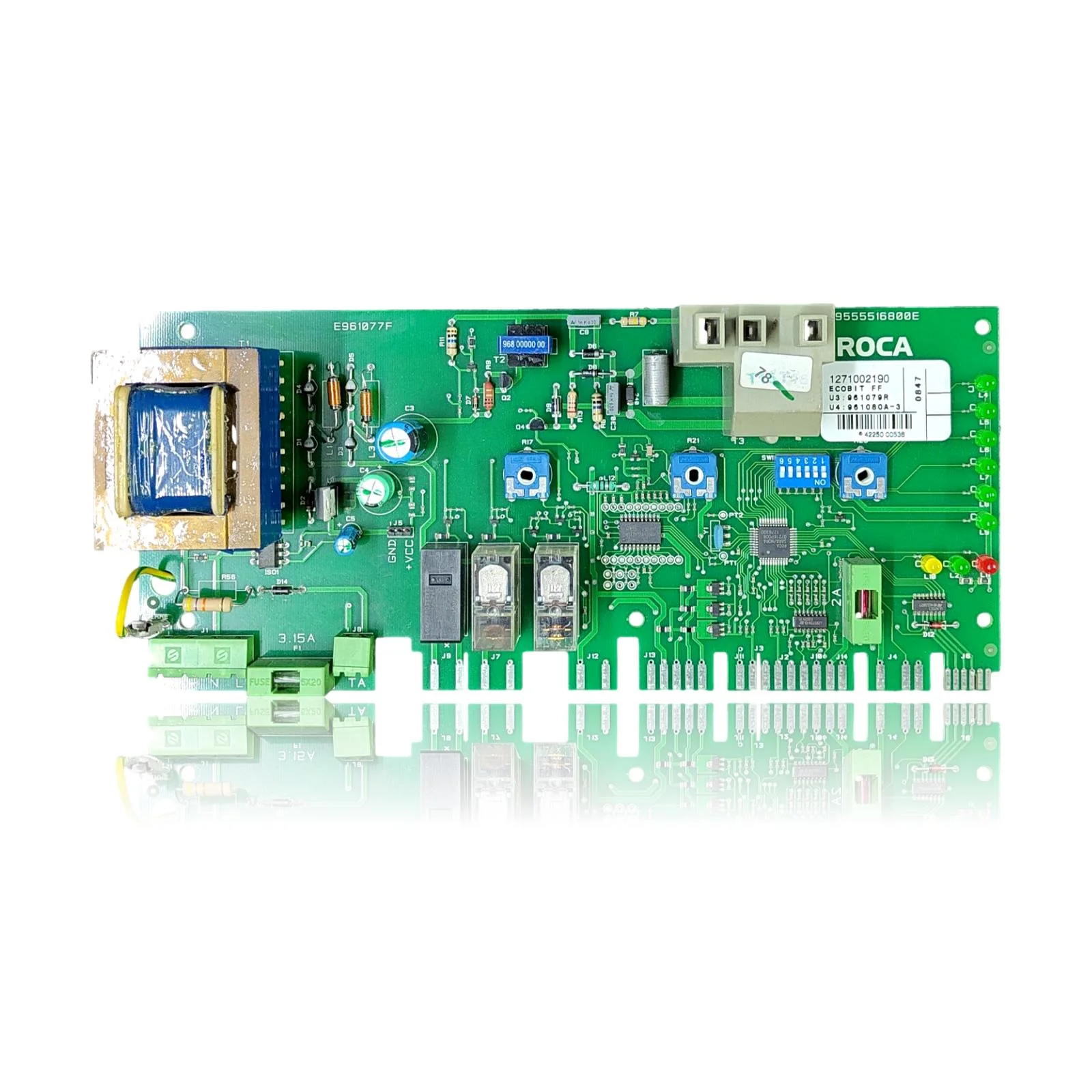

Carte Électronique Baxi Roca Neobit 24/24F - Réf. 122123680

Chaudières Baxi Roca compatibles avec la référence 122123680

Carte electronique avec référence 122123680. Une compatibilite prouvee : Neobit 24/24 F.

Compatibilité vérifiée

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Comment vérifier si la ref. 122123680 est la pièce de votre chaudière

La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

1. Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 122123680. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
2. Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
3. Comparez les raccords et le corps avec la pièce d'origine avant le montage.
4. En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.

Symptômes nécessitant un diagnostic sur la carte électronique 122123680

La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :

Symptômes et pannes fréquentes

• 01

  La chaudière est complètement morte, aucun voyant ni l'afficheur ne s'allume.

  Cause : Le fusible F1 de la carte est grillé, généralement en raison d'une surtension ou d'un court-circuit en aval, et coupe l'alimentation de toute l'électronique.

  Avant de changer la carte, ouvrez le couvercle et vérifiez à première vue si le fusible F1 est grillé ou noirci, et vérifiez sa continuité avec un multimètre.

• 02

  La pompe de circulation ou la vanne gaz ne s'activent pas bien que la chaudière semble fonctionner.

  Cause : Le relais de la carte qui alimente ces composants peut rester collé ou cesser de fermer le contact, même si le reste du circuit reste sous tension.

  Avec la chaudière demandant de la chaleur, écoutez si vous entendez le clic du relais lors de la commutation avant de remplacer la pompe, la vanne ou la carte elle-même.

• 03

  Des codes d'erreur différents et sans lien apparent apparaissent.

  Cause : La carte interprète mal les signaux des capteurs de sécurité et bloque la chaudière même si ces composants sont en bon état.

  Notez le code et le moment où il apparaît, et écartez d'abord NTC, pressostat et électrode de flamme en mesurant leur continuité.

• 04

  La télécommande ou le thermostat n'arrivent pas à faire réagir la chaudière.

  Cause : Le microprocesseur de la carte est celui qui gère cette communication, et s'il échoue, la chaudière ignore l'ordre d'allumage.

  Vérifiez que le thermostat est alimenté et que le câblage est bien serré aux bornes de la carte avant de la remplacer.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Fiche de la carte électronique Baxi Roca 122123680

Référence catalogue

122123680

SKU interne Uniclima

PLCRN24F

Marque

Roca

Type de pièce

Cartes électroniques

Unités en stock

13 unités

État

Reconditionné

Garantie

1 an

Livraison

3 à 4 jours ouvrés (France métropolitaine)

Retour

14 jours

Données de la pièce et documentation disponible

Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.

Fabricant de la carte électronique

Baxi Roca Chauffage; logo sérigraphié sur le circuit

Code de carte (silkscreen)

E961077F

Référence

1271002190 (équivalent à 122123680)

IC / firmware U3

961079R

IC / firmware U4

961080A-3

Relais (composant monté sur carte)

Omron G2RL-2, bobine 12VDC, fabriqué au Japon

Fusible F1

3,15A
