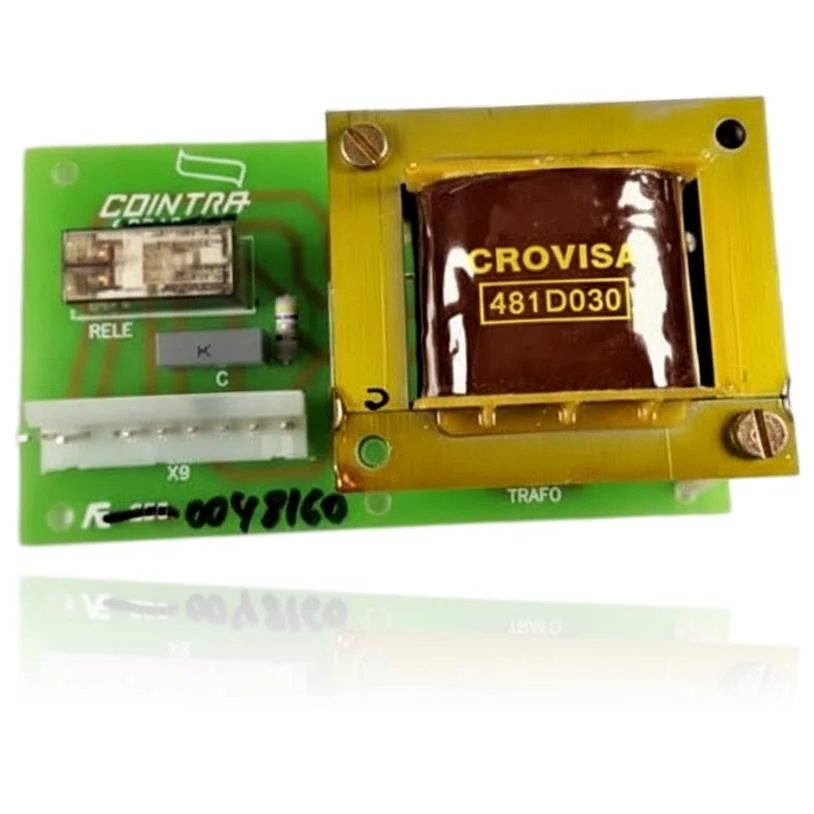

Carte Électronique Cointra E20L
La carte électronique Cointra E20L est le composant chargé de contrôler l'allumage, la modulation du brûleur, la pompe et les sécurités de la chaudière. En cas de défaillance, la chaudière peut ne pas démarrer, se bloquer ou présenter un comportement erratique. L'utilisateur peut remarquer des problèmes tels que l'apparition des codes d'erreur E00, E70, E71 ou E72. Cette carte est compatible avec plusieurs modèles de la gamme Cointra E20L, entre autres. Il est recommandé de la remplacer lorsque ces symptômes ou codes d'erreur apparaissent.
TVA incluse
Contacter par WhatsAppChaudières Cointra compatibles avec la référence 7683
Carte électronique avec référence 7683. Six compatibilités vérifiées : E20L et E20 L.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Cointra E20L | Cointra E20L | Contraste |
| Cointra E20 L | Cointra E20L | Contraste |
| Cointra E20 L/N | Cointra E20L | Contraste |
| Cointra E20LN | Cointra E20L | Contraste |
| Cointra E20/20 L | Cointra E20L | Contraste |
| Cointra E20/20LN | Cointra E20L | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 7683 est la pièce de votre chaudière ?
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 7683. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique 7683
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière essaie de s'allumer, on entend des crépitements, mais l'étincelle ne sort pas.
Cause : Le transformateur d'allumage de la carte ne génère pas la tension nécessaire pour l'arc.
Avec la chaudière éteinte et sans courant, vérifiez que le câble haute tension à l'électrode ne soit pas desserré et que l'électrode ne soit pas cassée avant de remplacer la carte complète.
- 02
On entend un clic sec sur la carte en demandant de la chaleur, mais la chaudière ne réagit pas.
Cause : Le relais interne qui active l'alimentation des composants est bloqué ou ne ferme pas bien le contact.
Vérifiez si ce clic se fait toujours entendre lorsque vous demandez de la chaleur, car s'il ne s'entend jamais, le problème peut se situer en amont, dans l'alimentation électrique.
- 03
La chaudière s'allume et s'éteint toute seule de manière répétée, sans raison apparente.
Cause : Un défaut sur la carte provoque une perte de contrôle du cycle d'allumage en cours de processus.
Notez si la coupure se produit toujours au même point du cycle, car cela aide à distinguer une défaillance de la carte d'une défaillance du capteur.
- 04
La chaudière ne reçoit pas de courant, ni l'horloge ni l'afficheur ne s'allument.
Cause : La carte ne distribue pas l'alimentation générale au reste du circuit.
Vérifiez le fusible général de la maison et le fusible de la carte avant de le remplacer.
Codes d'erreur Cointra que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| E00 | Sans communication avec l'afficheur. | La chaudière ne peut pas communiquer avec l'afficheur électronique. Cela peut être dû à un défaut de la carte électronique. Vérifiez les connexions de la carte et son état. |
| E70 | Alarme en cascade (sans communication avec les SLAVEs) | Une alarme en cascade a été activée, ce qui indique que le MASTER ne peut pas communiquer avec l'un des SLAVES. Cela peut affecter les performances du système. Vérifiez la communication entre la carte électronique et les SLAVES. |
| E71 | Alarme en cascade (alarme sur l'un des SLAVES) | Une alarme en cascade a été activée, ce qui indique qu'il y a une alarme sur l'un des SLAVES. Cela peut affecter le fonctionnement du système. Vérifiez l'état de la carte électronique et des SLAVES. |
| E72 | Alarme en cascade (sans communication avec MASTER) | Une alarme en cascade a été activée, ce qui indique qu'un SLAVE ne peut pas communiquer avec le MASTER. Cela peut affecter les performances du système. Vérifiez la communication entre la carte électronique et le MASTER. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Cointra 7683
- Référence catalogue
- 7683
- Marque
- Cointra
- Type de pièce
- Cartes électroniques
- Unités en stock
- 5 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Fabricant du transformateur
- Crovisa
- Code du transformateur
- 481D030
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Cointra E20 L (PDF)Document © Cointra, fourni comme référence technique.
Questions fréquentes sur la carte électronique 7683
Cette carte électronique est-elle compatible avec la chaudière Cointra E20L ?
Quel code porte le transformateur de cette carte ?
Quels autres composants sont montés sur la carte en plus du transformateur Crovisa ?
