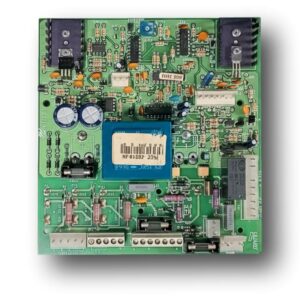

Placa Electrónica Cointra E20L
La Placa Electrónica Cointra E20L es el componente encargado de controlar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, la caldera puede no arrancar, bloquearse o presentar un comportamiento errático. El usuario puede notar problemas como la aparición de los códigos de error E00, E70, E71 o E72. Esta placa es compatible con varios modelos de la gama Cointra E20L, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando se presenten estos síntomas o códigos de error.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 7683
- Garantía
- 1 año
Calderas Cointra compatibles con la referencia 7683
Placa electrónica con referencia 7683. Seis compatibilidades contrastadas: E20L y E20 L.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Cointra E20L | Cointra E20L | Contrastada |
| Cointra E20 L | Cointra E20L | Contrastada |
| Cointra E20 L/N | Cointra E20L | Contrastada |
| Cointra E20LN | Cointra E20L | Contrastada |
| Cointra E20/20 L | Cointra E20L | Contrastada |
| Cointra E20/20LN | Cointra E20L | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 7683 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 7683; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 7683
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera intenta encenderse, se oyen chasquidos, pero no sale la chispa
Causa: El transformador de encendido de la placa no genera la tensión necesaria para el arco
Con la caldera apagada y sin corriente, revisa que el cable de alta al electrodo no esté suelto ni el electrodo roto antes de cambiar la placa completa
- 02
Se oye un clic seco en la placa al pedir calor, pero la caldera no reacciona
Causa: El relé interno que activa la alimentación de los componentes está atascado o no cierra bien el contacto
Mira si ese clic se escucha siempre al pedir calor, porque si nunca se oye, el problema puede estar antes, en el suministro eléctrico
- 03
La caldera enciende y se apaga sola repetidamente, sin motivo aparente
Causa: Un fallo en la placa provoca que pierda el control del ciclo de encendido a medio proceso
Anota si el corte ocurre siempre en el mismo punto del ciclo, porque eso ayuda a distinguir un fallo de placa de uno de sensor
- 04
La caldera no recibe corriente, ni el reloj ni el display se encienden
Causa: La placa no distribuye la alimentación general al resto del circuito
Comprueba el fusible general de la vivienda y el fusible de la placa antes de sustituirla
Códigos de error Cointra que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| E00 | Sin comunicación con la pantalla | La caldera no puede comunicarse con la pantalla de control. Esto puede deberse a un fallo en la placa electrónica. Comprueba las conexiones de la placa y su estado. |
| E70 | Alarma en cascada (sin comunicación con SLAVEs) | Se ha activado una alarma en cascada, lo que indica que el MASTER no puede comunicarse con uno de los SLAVEs. Esto puede afectar el rendimiento del sistema. Verifica la comunicación entre la placa electrónica y los SLAVEs. |
| E71 | Alarma en cascada (alarma en uno de los SLAVEs) | Se ha activado una alarma en cascada, lo que indica que hay una alarma en uno de los SLAVEs. Esto puede afectar el funcionamiento del sistema. Revisa el estado de la placa electrónica y de los SLAVEs. |
| E72 | Alarma en cascada (sin comunicación con MASTER) | Se ha activado una alarma en cascada, lo que indica que un SLAVE no puede comunicarse con el MASTER. Esto puede afectar el rendimiento del sistema. Verifica la comunicación entre la placa electrónica y el MASTER. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Cointra 7683
- Referencia de catálogo
- 7683
- SKU interno Uniclima
- PLTCE20L
- Marca
- Cointra
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Fabricante del transformador
- Crovisa
- Código del transformador
- 481D030
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Cointra E20 L (PDF)Documento © Cointra, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 7683
¿Vale esta placa electrónica para la caldera Cointra E20L?
¿Qué código lleva el transformador de esta placa?
¿Qué otros componentes lleva montados la placa además del transformador Crovisa?
