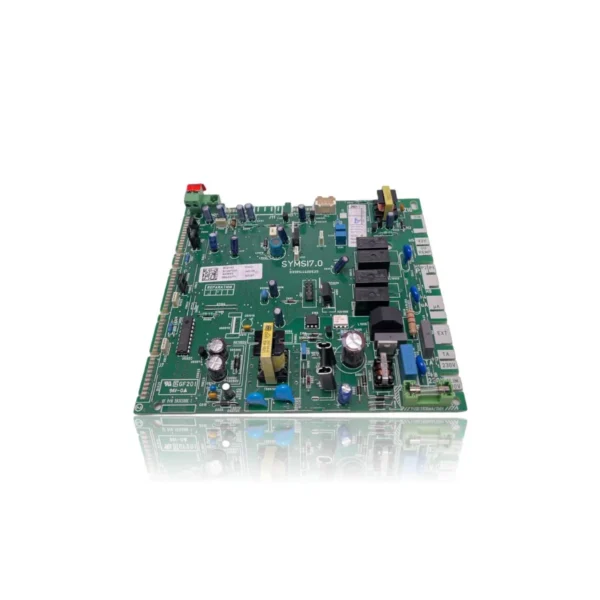

Carte Électronique De Contrôle Saunier Duval Themafast C 28 E Réf. S1047000

Chaudières Saunier Duval compatibles avec la référence S1047000

Carte électronique avec référence S1047000. 33 compatibilités vérifiées : F 25 E et F 24 E.

Compatibilité vérifiée

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Comment vérifier si la réf. S1047000 est la pièce de votre chaudière

Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.

1. Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S1047000. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
2. Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
3. Comparez les raccords et le corps avec la pièce d'origine avant le montage.
4. En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.

Symptômes et erreurs que résout la carte électronique S1047000

La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :

Symptômes et pannes fréquentes

• 01

  La chaudière ne s'allume pas et il n'y a aucune lumière ni indication sur le tableau de commande.

  Cause : Si le fusible de la carte saute, toute l'électronique reste sans alimentation.

  Avec un multimètre, vérifiez si le fusible de la carte est grillé avant de le remplacer ; s'il l'est, vérifiez également ce qui a pu le faire sauter.

• 02

  La carte ne répond pas à la commande ambiante ni aux boutons du tableau lui-même.

  Cause : Un défaut de communication de la carte empêche la réception de tout ordre envoyé.

  Vérifiez que les connecteurs de la télécommande et du câblage sur la carte sont bien enclenchés avant de la remplacer.

• 03

  Un code de panne de carte de contrôle apparaît sur l'afficheur et ne disparaît pas après la réinitialisation.

  Cause : La carte se bloque automatiquement en détectant une panne interne qu'elle ne peut pas résoudre seule.

  Notez le code exact : dans ces séries, il est généralement décrit dans le manuel et peut indiquer un périphérique, pas la carte elle-même.

• 04

  La chaudière s'éteint toute seule de manière répétée sans que l'utilisateur n'intervienne.

  Cause : Un défaut intermittent sur la carte électronique peut provoquer des coupures de sécurité sans cause externe réelle.

  Tenez un registre des moments où les coupures se produisent (avec le chauffage, avec l'ECS, au démarrage) pour écarter d'autres composants avant de changer la carte électronique.

Codes d'erreur Saunier Duval que cette pièce résout.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Fiche de la carte électronique Saunier Duval S1047000

Référence catalogue

S1047000

Marque

Saunier Duval

Type de pièce

Cartes électroniques

Unités en stock

1 unité

État

Reconditionné

Garantie

1 an

Livraison

1-2 jours ouvrables

Retour

14 jours

Données lues sur la pièce et dans la documentation du fabricant

Ce que nous n'avons pas pu vérifier n'apparaît pas ici.

Référence (étiquette adhésive)

S1047000

Code de carte (sérigraphie)

0310144400S20

Indice de fabrication

IND 06

Fusible

T630mA / 250V

Nom sérigraphié sur la plaque

SYMSI7.0

Norme plastique (UL)

GF201 94V-0

Manuels et documentation technique

Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.

• Manuel Saunier Duval S C 24 E (PDF)Document © Saunier Duval, fourni comme référence technique.
