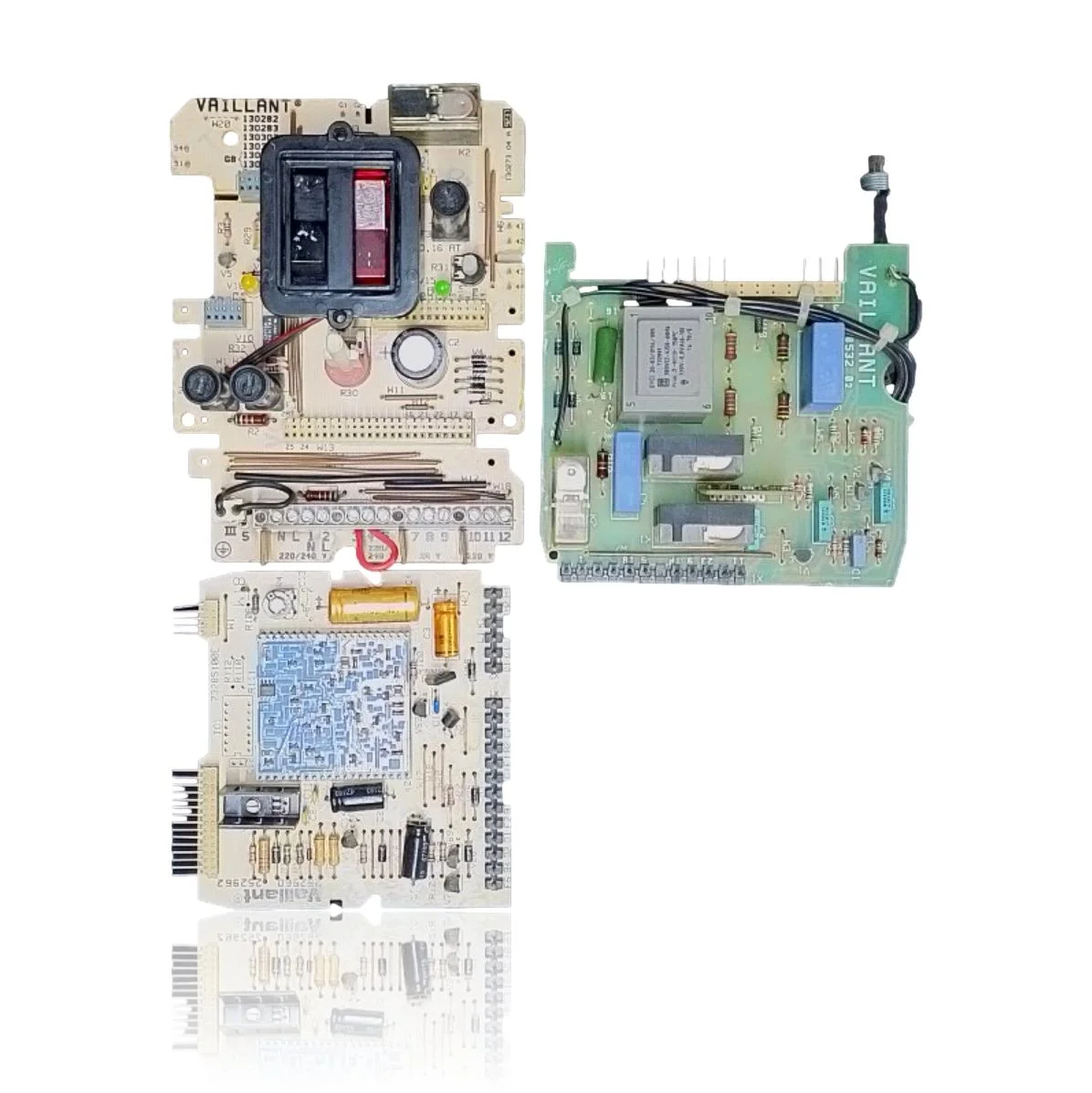

Carte électronique Vaillant VCW 242 E / VCW 282 E
Lorsque vous ouvrez le robinet d'eau chaude ou que vous allumez le chauffage, la carte électronique Vaillant VCW 242 E / VCW 282 E se charge de contrôler l'allumage, la modulation du brûleur et la pompe de la chaudière. Si cette pièce tombe en panne, vous remarquerez que la chaudière ne démarre pas, se bloque ou se comporte de manière erratique. Elle est utilisée dans les modèles VCW 242 E et VCW 282 E, parmi d'autres de la gamme COMBIcompact. Il est recommandé de la remplacer lorsque vous rencontrez ces problèmes pour rétablir le fonctionnement de votre chaudière.
TVA incluse
Contacter par WhatsAppChaudières Vaillant compatibles avec la référence 130277
Carte électronique avec référence 130277. Quatre compatibilités vérifiées : VCW 242 E et VCW 282 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Vaillant VCW 242 E | COMBIcompact | Contraste |
| Vaillant VCW 282 E | COMBIcompact | Contraste |
| Vaillant 242 E | VCW | Contraste |
| Vaillant 282 E | VCW | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 130277 est la pièce de votre chaudière ?
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 130277. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique 130277
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne donne même pas une étincelle : on entend l'air du ventilateur mais le brûleur ne s'allume pas.
Cause : Le module d'allumage de la carte ne génère pas l'étincelle ou ne la maintient pas assez longtemps pour enflammer le gaz.
Vérifiez que l'électrode d'allumage est propre et bien positionnée, et que la chaudière ne signale pas de défaut de gaz ou de pression d'eau.
- 02
La chaudière reste complètement morte, sans aucun LED allumé ni réponse en appuyant sur les boutons.
Cause : Un défaut dans l'étape d'alimentation de la carte laisse le reste du système sans tension.
Vérifiez le fusible de la carte elle-même et assurez-vous que la chaudière reçoit 230V stables avant de déclarer la carte comme défectueuse.
- 03
S'allume un instant et s'éteint aussitôt, comme si elle perdait la flamme dès qu'elle s'allume.
Cause : Le circuit de détection de flamme de la carte coupe l'alimentation en gaz par sécurité s'il ne confirme pas la combustion.
Vérifiez que l'électrode de détection de flamme n'est ni sale ni mal positionnée avant de remplacer la carte.
- 04
La chaudière effectue plusieurs tentatives d'allumage consécutives, avec des claquements, sans réussir à démarrer.
Cause : La carte réessaie le cycle d'allumage car elle ne reçoit pas de confirmation de flamme stable.
Regarde le câble rouge et la connexion de l'électrode d'allumage à la carte avant de la remplacer.
Codes d'erreur Vaillant que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F.61 | Erreur : commande de la vanne gaz (ne s'active pas correctement). | Des défauts du driver/de la sortie de la PCB vers la vanne (triac/relais) provoquent une absence de signal ou un court-circuit. Vérifiez la tension et le signal aux connecteurs de la vanne pendant le démarrage ainsi que la continuité du faisceau ; si la vanne et le câblage sont corrects, la carte est en cause. |
| F.62 | Erreur : retard de coupure de la vanne gaz (fermeture tardive). | Un défaut du circuit de sortie de la PCB peut maintenir la vanne alimentée et retarder sa fermeture. Vérifiez que la vanne ferme mécaniquement et mesurez que la PCB coupe l'alimentation à temps ; si la vanne répond et que le retard persiste, la carte est défectueuse. |
| F.63 | Erreur : EEPROM (défaut de l'électronique). | Une corruption ou une défaillance de la mémoire de la PCB empêche le démarrage/le fonctionnement correct. Après reset et vérification des tensions, si l'erreur persiste, remplacez la carte. |
| F.64 | Erreur : électronique/sonde/convertisseur A/N. | Un défaut du canal analogique/A-N de la PCB simule un court-circuit sur les NTC de départ/retour. Vérifiez à l'ohmmètre les NTC et le faisceau ; si les sondes sont correctes, la cause est la carte. |
| F.65 | Défaut : température de l'électronique trop élevée. | La sonde interne/la gestion thermique de la PCB détecte une surchauffe ou un défaut du module électronique. Vérifiez la ventilation et la dissipation dans le boîtier électronique ; si les conditions sont normales et que l'erreur persiste, la carte est endommagée. |
| F.67 | Défaut : électronique/flamme (signal de flamme non plausible). | Une panne du circuit d'évaluation de flamme/ASIC de la PCB provoque une lecture d'ionisation erronée. Vérifiez l'électrode d'ionisation, le câblage et la mise à la terre ; s'ils sont corrects, la carte est responsable. |
| F.70 | Code produit non valide (DSN/codage). | Remplacement de l'écran et de la PCB sans recodage, ou résistance de codage erronée sur la carte. Vérifiez/chargez l'identification de l'appareil (DSN) et la résistance de codage ; si la configuration n'est pas acceptée, remplacez la PCB. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Vaillant 130277
- Référence catalogue
- 130277
- Marque
- Vaillant
- Type de pièce
- Cartes électroniques
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- tension
- 220/240 V
Questions fréquentes sur la carte électronique 130277
Pour quelles chaudières Vaillant COMBIcompact cette pièce de la VCW 242 E est-elle valable ?
