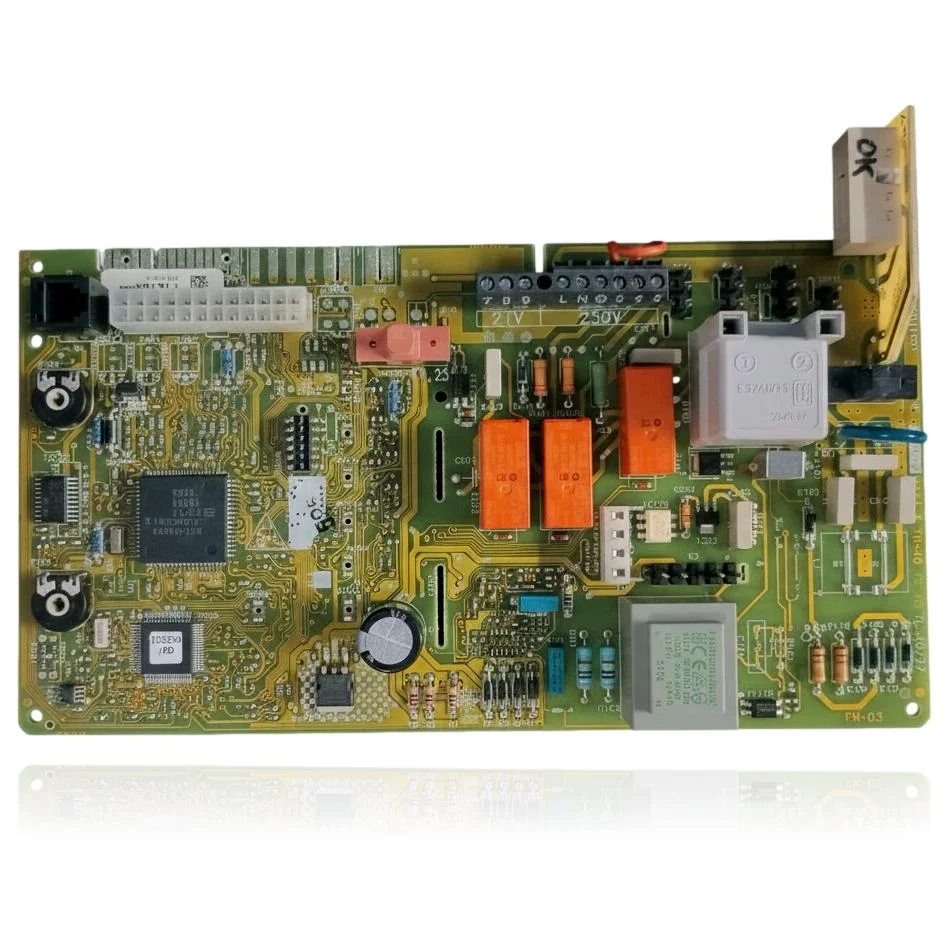

Carte electronique controle Vaillant VMI 282 7 R3 Ref. 0020034604
Lorsque vous ouvrez le robinet d'eau chaude, la carte électronique de contrôle Vaillant VMI 282 7 R3 Réf. 0020034604 se charge de gérer l'allumage et la modulation du brûleur, ainsi que la pompe et les sécurités de la chaudière. Si cette pièce tombe en panne, vous remarquerez que la chaudière ne démarre pas, se bloque ou son fonctionnement est erratique, pouvant présenter des codes d'erreur tels que F.63, F.64 ou F.65. Elle est compatible avec des modèles des gammes VMW, VM et VMI, comme le VMI 282-7, entre autres. Un technicien doit confirmer par un diagnostic s'il est nécessaire de la remplacer lorsque vous rencontrez ces problèmes ou si la chaudière présente un comportement inhabituel.
- Type de pièce
- Cartes électroniques
- État
- Reconditionné
- Référence catalogue
- 0020034604
- Garantie
- 1 an
Chaudières Vaillant compatibles avec la référence 0020034604
Carte électronique avec référence 0020034604. 14 compatibilités vérifiées : VMW 240/2-3 et VMW 240/2-3 R1.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Vaillant VMW 240/2-3 | VMW (mixte turboTEC/turboMAX, murale mixte) | Contraste |
| Vaillant VMW 240/2-3 R1 | VMW (mixte turboTEC/turboMAX, murale mixte) | Contraste |
| Vaillant VMW 242/2-3 R1 | VMW (mixte turboTEC/turboMAX, murale mixte) | Contraste |
| Vaillant VMW 242/2-3 R2 | VMW (mixte turboTEC/turboMAX, murale mixte) | Contraste |
| Vaillant VMW 242-5 | VMW (mixte turboTEC/turboMAX, murale mixte) | Contraste |
| Vaillant VMW 280/2-5 | VMW (mixte turboTEC/turboMAX, murale mixte) | Contraste |
| Vaillant VMW 282/2-5 | VMW (mixte turboTEC/turboMAX, murale mixte) | Contraste |
| Vaillant VM 240/2-5 | VM (chauffage seul) | Contraste |
| Vaillant VM 242/2-5 | VM (chauffage seul) | Contraste |
| Vaillant VM 280/2-5 | VM (chauffage seul) | Contraste |
| Vaillant VM 282/2-5 | VM (chauffage seul) | Contraste |
| Vaillant VM 202/2-5 | VM (chauffage seul) | Contraste |
| Vaillant VMI 280-7 | VMI (compacte intérieure) | Contraste |
| Vaillant VMI 282-7 | VMI (compacte intérieure) | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. 0020034604 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 0020034604. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la carte électronique 0020034604
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne répond à rien, ni écran ni voyants, comme si elle n'avait pas de courant.
Cause : Le terminal réseau de cette carte distribue l'alimentation au reste du système ; si cette étape est endommagée, aucun composant ne reçoit de courant.
Vérifiez que 230-250V arrivent au terminal réseau de la carte et que le fusible interne n'est pas grillé.
- 02
La commande ou le thermostat de la maison n'a aucun effet sur la chaudière.
Cause : La demande de chaleur entre par le terminal de 24V de contrôle de cette carte ; si le microprocesseur ne la traite pas, la chaudière ignore l'ordre.
Ne forcez, ne frappez ni ne court-circuitez le composant. Demandez une vérification technique conformément au manuel de l'appareil avant de décider de son remplacement.
- 03
La chaudière se bloque avec un code d'erreur dès que l'on essaie de l'allumer.
Cause : Lorsque la carte détecte une lecture incohérente de ses capteurs au démarrage, elle se bloque en mode sécurité avant de laisser passer le gaz.
Notez le code exact : avant de changer la carte, écartez une éventuelle pression d'eau, sonde ou évacuation des fumées.
- 04
L'afficheur ne s'affiche pas ou clignote, mais on entend que la chaudière essaie de s'allumer.
Cause : L'étape de la plaque qui alimente l'afficheur peut échouer indépendamment du reste du circuit de contrôle.
Vérifiez le connecteur plat ou le câble qui relie la carte à l'afficheur avant de remplacer toute la carte.
Codes d'erreur Vaillant nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F.63 | Erreur EEPROM : défaut de la mémoire de configuration de l'électronique de la chaudière. | L'EEPROM se trouve physiquement sur cette carte électronique principale ; si la mémoire se corrompt ou tombe en panne, la cause est la carte elle-même. À vérifier : après un reset le code persiste et, avec des connexions et des capteurs corrects, le défaut se reproduit ; cela confirme le remplacement de la carte. |
| F.64 | Erreur électronique / NTC : panne de l'électronique ou court-circuit sur les sondes NTC de départ/retour. | Une fois le court-circuit des NTC écarté (en contrôlant sondes et câblage au multimètre), le défaut de l'électronique qui traite ces signaux pointe vers cette carte principale. À vérifier : NTC et connexions correctes mais le code persiste après reset = carte défectueuse. |
| F.65 | Erreur de température de l'électronique : la carte électronique surchauffe. | Le capteur de température de l'électronique elle-même détecte un excès de chaleur sur la carte ; si l'on écarte une source de chaleur externe ou un manque de ventilation, l'origine est un défaut de la carte. À vérifier : environnement/ventilation normaux mais le code se répète = carte en panne. |
| F.61 | Erreur de régulation/activation de la vanne gaz : l'électronique ne parvient pas à piloter la vanne gaz. | C'est la carte électronique qui pilote la vanne gaz ; une fois écartés le câblage à la masse, le court-circuit et la vanne elle-même au multimètre, la cause documentée restante est la carte. À vérifier : câblage et bobines de la vanne corrects mais le code persiste = carte défectueuse (la carte est l'une des causes, pas la seule). |
| F.62 | Erreur de vanne gaz par retard de coupure : une coupure retardée de la vanne gaz est détectée. | La carte électronique gère la fermeture/temporisation de la vanne et le signal de l'électrode ; une fois écartés la vanne et l'électrode de détection, le défaut de l'électronique de commande pointe vers cette carte. À vérifier : vanne et électrode corrects mais le code se répète = carte (cause concurrente avec vanne/électrode). |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Vaillant 0020034604
- Référence catalogue
- 0020034604
- SKU interne Uniclima
- PETCVMW24235XX
- Marque
- Vaillant
- Type de pièce
- Cartes électroniques
- Unités en stock
- 0 pcs
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Tension terminal de controle
- 24V
- Tension terminal de réseau
- 250V
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Vaillant VMI 282-7 (PDF) Document © Vaillant, fourni comme référence technique.
Questions fréquentes sur la carte électronique 0020034604
Quelles tensions cette carte de la VMI 282-7 R3 utilise-t-elle ?
Cette carte Ref. 0020034604 est-elle compatible avec une Vaillant VM 202-5 ?
La carte Ref. 0020034604 est-elle compatible avec une Vaillant VMW 240/2-3 ?
Combien de modèles sont compatibles avec la carte électronique de contrôle Vaillant VMI 282 7 R3 ?
Quels codes d'erreur sont documentés pour cette carte ?
Où puis-je trouver la référence de cette carte ?
Pièces détachées liées à Vaillant VMW (mixte turboTEC/turboMAX, murale mixte)
