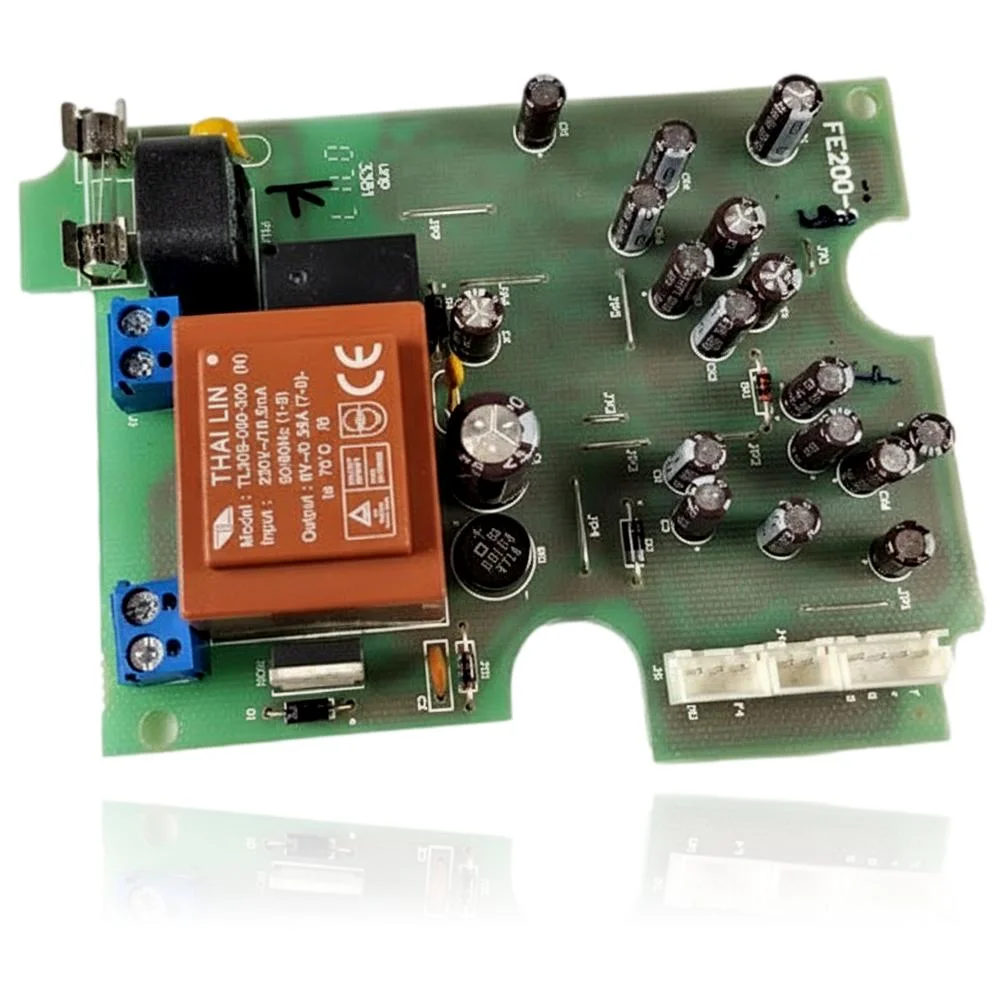

Carte électronique Saunier Duval Opalia TF 11 E - Thai Lin
Si votre chaudière Saunier Duval Opalia TF 11 E ne se met pas en marche ou s'éteint pendant son fonctionnement, il est possible que vous ayez besoin de la carte électronique de contrôle. Cette pièce est responsable de la gestion de l'allumage, de la modulation du brûleur, de la pompe et des sécurités de la chaudière. Lorsqu'elle tombe en panne, vous pouvez remarquer que la chaudière ne démarre pas, se bloque ou agit de manière erratique. Elle est compatible avec les modèles Opalia TF 11 E et Opalia TF 14 E, entre autres. Elle doit être remplacée lorsque ces symptômes de dysfonctionnement se présentent.
TVA incluse
Contacter par WhatsAppChaudières Saunier Duval compatibles avec la référence 0020049969
Carte électronique avec référence 0020049969. Deux compatibilités vérifiées : Opalia TF 11 E et Opalia TF 14 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval Opalia TF 11 E | Opalia TF | Contraste |
| Saunier Duval Opalia TF 14 E | Opalia TF | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 0020049969 est la pièce de votre chaudière ?
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 0020049969. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique 0020049969
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas, il n'y a ni lumières ni afficheur en essayant de l'allumer.
Cause : Le module d'alimentation de la carte ne fournit pas le courant nécessaire au circuit de contrôle.
Avec la chaudière branchée, mesure avec le multimètre si les 230V arrivent à l'entrée du module avant de considérer que la carte est défectueuse.
- 02
L'afficheur s'allume faiblement ou clignote sans raison apparente.
Cause : Le module d'alimentation envoie un courant instable et le circuit de contrôle ne fonctionne pas correctement.
Regarde si le clignotement s'aggrave en connectant d'autres appareils sur la même ligne électrique ; parfois le problème vient de l'installation, pas de la carte.
- 03
La chaudière se redémarre toute seule de temps en temps, comme si elle s'était déconnectée brièvement.
Cause : Une chute momentanée de l'alimentation de la carte redémarre le circuit de contrôle.
Vérifiez la prise et le câble d'alimentation de la chaudière avant de penser à un défaut du module interne de la carte.
- 04
La chaudière ne répond pas aux ordres de la commande ni aux boutons de la chaudière elle-même.
Cause : Sans le courant fourni par le module de la carte, le microprocesseur qui gère les boutons ne peut pas démarrer.
Vérifiez que le fusible d'entrée de la carte n'est pas grillé avant de remplacer la carte complète.
Codes d'erreur Saunier Duval que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F1 | L'appareil ne démarre pas ou s'éteint pendant le fonctionnement. | Panne de la carte électronique d'allumage : le circuit d'ignition ne génère/gère pas l'étincelle ni le signal d'ionisation ou ne commande pas l'électrovanne, empêchant l'établissement de la flamme. Vérification : contrôlez le câblage et mesurez les sorties de la carte vers le transformateur/l'électrode et la vanne gaz ; s'il n'y a pas de signal et que les autres éléments sont corrects, remplacez la carte. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Saunier Duval 0020049969
- Référence catalogue
- 0020049969
- Marque
- Saunier Duval
- Type de pièce
- Cartes électroniques
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Fabricant du composant
- Thai Lin
- Tension et courant d'entrée
- 230V~, 1,5mA, 50/60Hz
- Tension et courant de sortie
- 8V~ / 0,55A (broches 7-0-)
- Température ambiante maximale
- 70°C
- Marquage
- CE
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Saunier Duval Opalia TF 11 E (PDF)Document © Saunier Duval, fourni comme référence technique.
Questions fréquentes sur la carte électronique 0020049969
Cette carte de l'Opalia TF 11 E est-elle également compatible avec l'Opalia TF 14 E ?
Quelle marque fabrique le module qui équipe cette carte de l'Opalia TF 11 E ?
Quelle est la tension de sortie du module Thai Lin de cette carte ?
