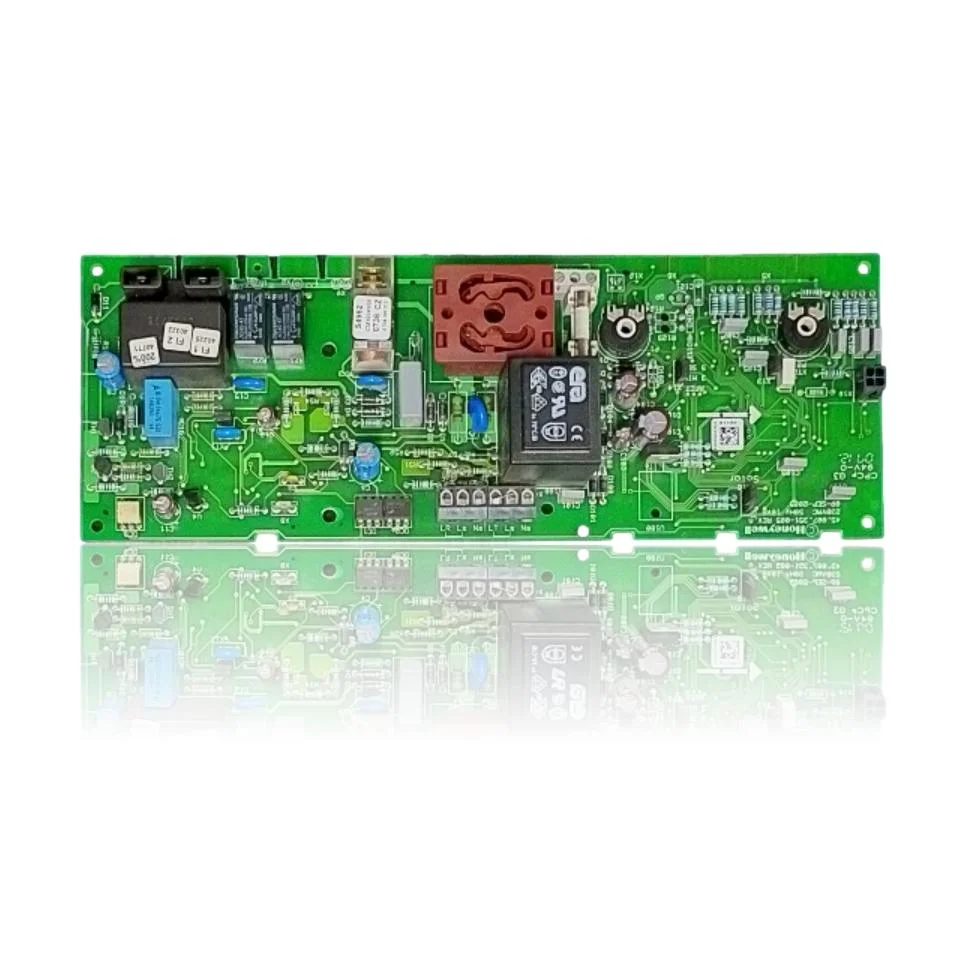

Carte Electronique Honeywell Junkers Bosch Euroline ZW23-1AE23
Si votre chaudière ne démarre pas ou se comporte de manière erratique, la carte électronique Honeywell Junkers Bosch Euroline ZW23-1AE23 peut être la solution. Cette carte de contrôle régule l'allumage, la modulation du brûleur, la pompe et les sécurités de la chaudière. Lorsqu'elle présente des défauts, vous pouvez remarquer que la touche de réarmement clignote à 0,5 Hz ou à 4 Hz, indiquant des problèmes d'allumage ou de circuit. Elle est compatible avec plusieurs modèles de la gamme Junkers Euroline, comme le ZW23-1AE23 et le ZS23-1AE23, entre autres. Il est recommandé de la remplacer lorsque la chaudière présente ces symptômes de mauvais fonctionnement.
TVA incluse
Contacter par WhatsAppFiche technique : chaudières Bosch Junkers compatibles avec la référence 87083002120
Carte électronique avec référence 87083002120. 22 compatibilités vérifiées : ZW23-1AE23 et ZW23-1AE31.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Bosch Junkers ZW23-1AE23 | Junkers Euroline ZW (mixte) | Contraste |
| Bosch Junkers ZW23-1AE31 | Junkers Euroline ZW (mixte) | Contraste |
| Bosch Junkers ZW23-1KE23 | Junkers Euroline ZW (mixte) | Contraste |
| Bosch Junkers ZW23-1KE31 | Junkers Euroline ZW (mixte) | Contraste |
| Bosch Junkers ZW24-1ELH AE23 | Junkers Euroline ZW (mixte) | Contraste |
| Bosch Junkers ZW24-1ELH AE31 | Junkers Euroline ZW (mixte) | Contraste |
| Bosch Junkers ZW28-1LHKE23 | Junkers Euroline ZW (mixte) | Contraste |
| Bosch Junkers ZW28-1LHKE31 | Junkers Euroline ZW (mixte) | Contraste |
| Bosch Junkers ZW30-1LHAE23 | Junkers Euroline ZW (mixte) | Contraste |
| Bosch Junkers ZW30-1LHAE31 | Junkers Euroline ZW (mixte) | Contraste |
| Bosch Junkers ZS23-1AE23 | Junkers Euroline ZS (chauffage seul) | Contraste |
| Bosch Junkers ZS23-1AE31 | Junkers Euroline ZS (chauffage seul) | Contraste |
| Bosch Junkers ZS23-1KE23 | Junkers Euroline ZS (chauffage seul) | Contraste |
| Bosch Junkers ZS23-1KE31 | Junkers Euroline ZS (chauffage seul) | Contraste |
| Bosch Junkers NW24-1LHAE23 | Junkers Euroline NW24 | Contraste |
| Bosch Junkers NW24-1LHAE31 | Junkers Euroline NW24 | Contraste |
| Bosch Junkers NW24-1LHKE23 | Junkers Euroline NW24 | Contraste |
| Bosch Junkers NW24-1LHKE31 | Junkers Euroline NW24 | Contraste |
| Bosch Junkers NW24/28-1LHKE23 | Junkers Euroline NW24 | Contraste |
| Bosch Junkers NW24/28-1LHKE31 | Junkers Euroline NW24 | Contraste |
| Bosch Junkers NW24/30-1LHAE23 | Junkers Euroline NW24 | Contraste |
| Bosch Junkers NW24/30-1LHAE31 | Junkers Euroline NW24 | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 87083002120 est la pièce de votre chaudière ?
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 87083002120. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique 87083002120
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne répond à aucun bouton du panneau.
Cause : Elle ne reçoit pas de courant depuis la carte, donc aucun commande ni témoin ne fonctionne.
Vérifiez le fusible et l'arrivée de courant avant de décider que la carte est responsable.
- 02
Le brûleur s'allume mais la chaudière s'éteint immédiatement et affiche un blocage.
Cause : La carte détecte un signal de sécurité incorrect et arrête le cycle même si la combustion est correcte.
Vérifiez l'électrode de détection de flamme et sa connexion avant de remplacer la carte.
- 03
Les voyants clignotent dans un motif qui n'apparaît pas dans le manuel.
Cause : Le microprocesseur de la carte est endommagé, donc les indicateurs ne correspondent pas à un code réel.
Effectuez une réinitialisation complète en coupant l'alimentation pendant une minute ; si le motif ne change pas, la panne est probablement sur la carte.
- 04
La chaudière module mal ou reste fixée à la puissance maximale.
Cause : La carte régule la modulation de la flamme en fonction de la demande ; si elle tombe en panne, elle perd cette gestion.
Vérifiez la sonde de température extérieure ou de départ, si vous l'avez installée, avant de considérer la carte comme responsable.
Codes d'erreur Bosch Junkers que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| Touche de réarmement clignote 0,5 Hz + LED 75 °C | À l'allumage : un signal d'ionisation est détecté mais le brûleur ne parvient pas à s'allumer. | Le circuit imprimé (carte 87083002120) peut être défaillant sur la voie de détection/ionisation ou être humide, provoquant une flamme parasite ou une absence d'étincelle ; vérifiez le microampérage d'ionisation, le câblage et l'humidité/oxydation de la carte avant de la remplacer. |
| Touche de réarmement clignote 4 Hz (quatre fois par seconde) | Panne de contrôle/sécurité (codeur/capteurs) incluant un possible défaut du circuit imprimé. | Défaut de la carte électronique (Eurotronic/PCB) dans la gestion des entrées/alimentations ; vérifiez les tensions sur ST2 (L–N/LR–N), les fusibles F1/F2 et le 5 V vers les capteurs. Si tout est correct et que le symptôme persiste, remplacez la 87083002120. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Bosch Junkers 87083002120
- Référence catalogue
- 87083002120
- Marque
- Bosch (alias Junkers)
- Type de pièce
- Cartes électroniques
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Fabricant marqué sur la pièce
- Honeywell
- Marquage du plastique enveloppant de relais/transformateur
- 94V-0
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Bosch Junkers ZW23-1KE23 (PDF)Document © Bosch Junkers, fourni comme référence technique.
Questions fréquentes sur la carte électronique 87083002120
Cette carte est-elle compatible avec ma chaudière Junkers Bosch Euroline ZS23-1KE31 ?
Est-ce une carte originale Junkers ou Bosch pour l'Euroline ZW24-1 ELH AE31 ?
