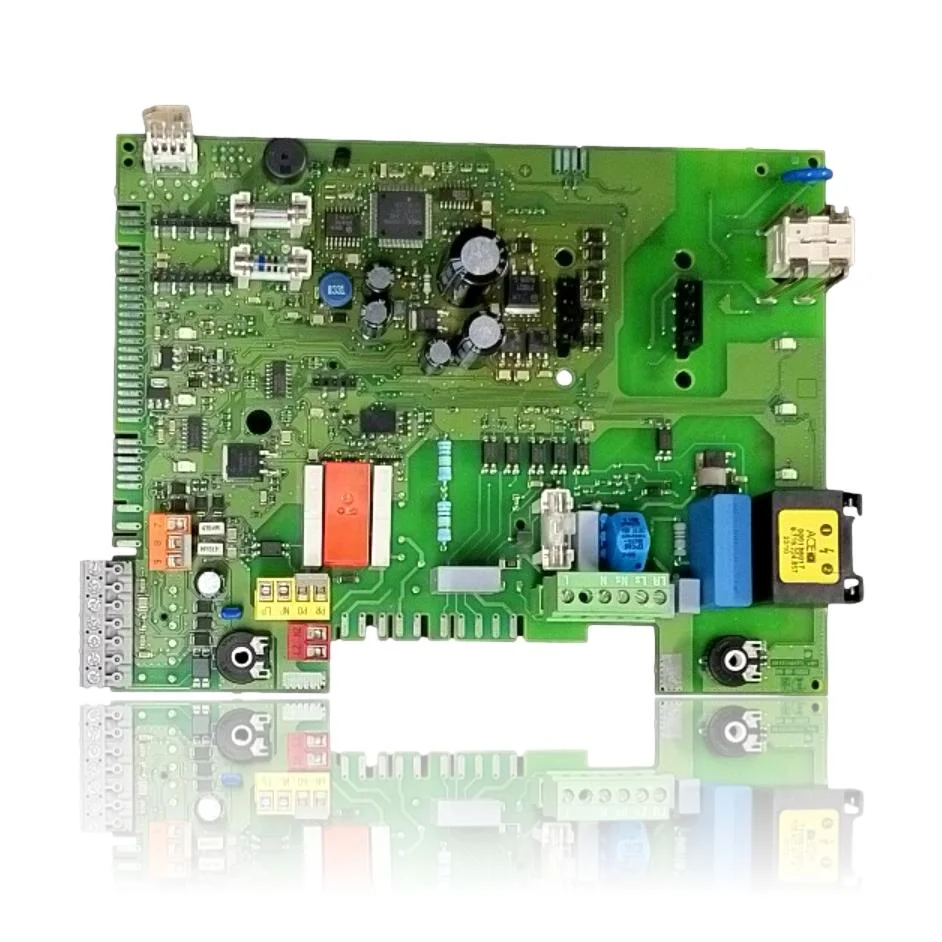

Carte Électronique Junkers Bosch CerapurSmart Ref. 8748300914
Si votre chaudière ne démarre pas, se bloque ou présente un comportement erratique, un diagnostic technique doit confirmer si vous avez besoin de la carte électronique Junkers Bosch CerapurSmart Réf. 8748300914. Cette pièce est responsable du contrôle de l'allumage, de la modulation du brûleur, de la pompe et des sécurités de la chaudière. En cas de défaillance, il est possible que vous observiez des erreurs telles que F0, A8, b1, F7 ou Fd. Elle est compatible avec des modèles de la gamme Cerapur Smart, comme le ZWB 28-3C 23 et le NWB 24-3CE 23, entre autres. Un technicien doit confirmer par diagnostic s'il est nécessaire de la remplacer dès que ces symptômes sont détectés pour éviter des problèmes plus graves.
- Type de pièce
- Cartes électroniques
- État
- Reconditionné
- Référence catalogue
- 8748300914
- Garantie
- 1 an
Chaudières Junkers compatibles avec la référence 8748300914
Carte électronique avec référence 8748300914. Quatre compatibilités vérifiées : ZWB 28-3C 23 et ZWB 28-3CE 23.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Junkers ZWB 28-3C 23 | Cerapur Smart | Contraste |
| Junkers ZWB 28-3CE 23 | Cerapur Smart | Contraste |
| Junkers NWB 24-3C 23 | Cerapur Smart | Contraste |
| Junkers NWB 24-3CE 23 | Cerapur Smart | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 8748300914 est la pièce de votre chaudière ?
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 8748300914. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la carte électronique 8748300914
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas et l'afficheur est éteint.
Cause : La carte ne reçoit pas l'alimentation nécessaire et ne peut pas démarrer l'allumage.
Vérifiez l'interrupteur général, le différentiel du logement et le fusible de la chaudière avant de considérer que la carte est la cause.
- 02
Sur l'afficheur apparaît un code d'erreur et la chaudière ne démarre pas seule.
Cause : Le contrôle détecte une valeur incorrecte dans son électronique et bloque le fonctionnement pour des raisons de sécurité.
Consultez la signification du code : dans les versions C et CE, certains codes peuvent indiquer des problèmes avec la sonde ou le vase, et non avec le contrôleur.
- 03
La commande modulante perd la connexion avec la chaudière et affiche 'sans communication'.
Cause : La carte gère le bus de communication avec la commande, et une panne dans cette partie interrompt la connexion.
Vérifiez d'abord le câblage ou la pile de la télécommande : un défaut de communication n'est pas toujours dû à la carte.
- 04
La chaudière démarre et s'arrête plusieurs fois sans que la demande de chaleur ne change.
Cause : Un défaut dans la gestion électronique de l'allumage provoque des arrêts qui ne correspondent pas à la demande réelle.
Observez si le cycle irrégulier se produit au démarrage à froid ou également en marche stable, afin d'identifier l'origine.
Codes d'erreur Junkers nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F0 | Tension de référence incorrecte (défaut interne). | Un défaut dans la référence/mesure de la Heatronic 3 (5 V/ADC) sur la carte provoque F0 ; si l'erreur persiste après les contrôles et les tentatives, le fabricant indique de remplacer la carte. Vérifiez les tensions de référence et suivez la procédure du manuel ; si le défaut persiste, remplacez la PCB. |
| A8 | Communication BUS interrompue. | La gestion du BUS (Heatronic 3) se trouve sur la carte ; une panne du transceiver/micro ou de la PCB elle-même coupe la communication même avec un câblage/régulateur corrects. Vérifiez le câble BUS et le régulateur ; si A8 persiste, remplacez la carte selon le manuel. |
| b1 | Erreur interne ou codeur (coding plug) non détecté/incorrect. | Le codeur est lu par l'entrée de la carte ; si ce circuit est défaillant, b1 apparaît même si le codeur est correct. Restaurez les paramètres et vérifiez le codeur ; si b1 persiste, la procédure impose de remplacer la carte. |
| F7 | Flamme détectée alors que l'appareil est éteint (flamme parasite). | L'étage d'ionisation de la carte peut dériver (p. ex. humidité sur la PCB) et simuler une flamme. Vérifiez les électrodes/le tirage et que la carte n'est pas humide ; si le F7 persiste, remplacez la carte comme l'indique la documentation. |
| Fd | La touche RESET a été appuyée par erreur (clignotante). | Si Fd ne disparaît pas après réarmement, le manuel l'attribue à un défaut électronique (détection de touche/logique) de la carte frontale Heatronic. Réessayez la procédure de reset ; si le clignotement persiste, remplacez la carte électronique. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : carte électronique Junkers 8748300914
- Référence catalogue
- 8748300914
- SKU interne Uniclima
- PLBO150
- Marque
- Junkers
- Type de pièce
- Cartes électroniques
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Référence de la pièce
- 8748300914
Questions fréquentes sur la carte électronique 8748300914
La référence 8748300914 de la carte électronique Junkers Bosch CerapurSmart est-elle confirmée ?
Cette carte est-elle compatible avec la chaudière Cerapur Smart ZWB 28-3C 23 ?
Combien de modèles sont compatibles avec la carte 8748300914 ?
Quels codes d'erreur sont documentés pour cette carte ?
Quelle est la référence de cette carte électronique ?
La carte 8748300914 est-elle compatible avec la chaudière NWB 24-3C 23 ?
