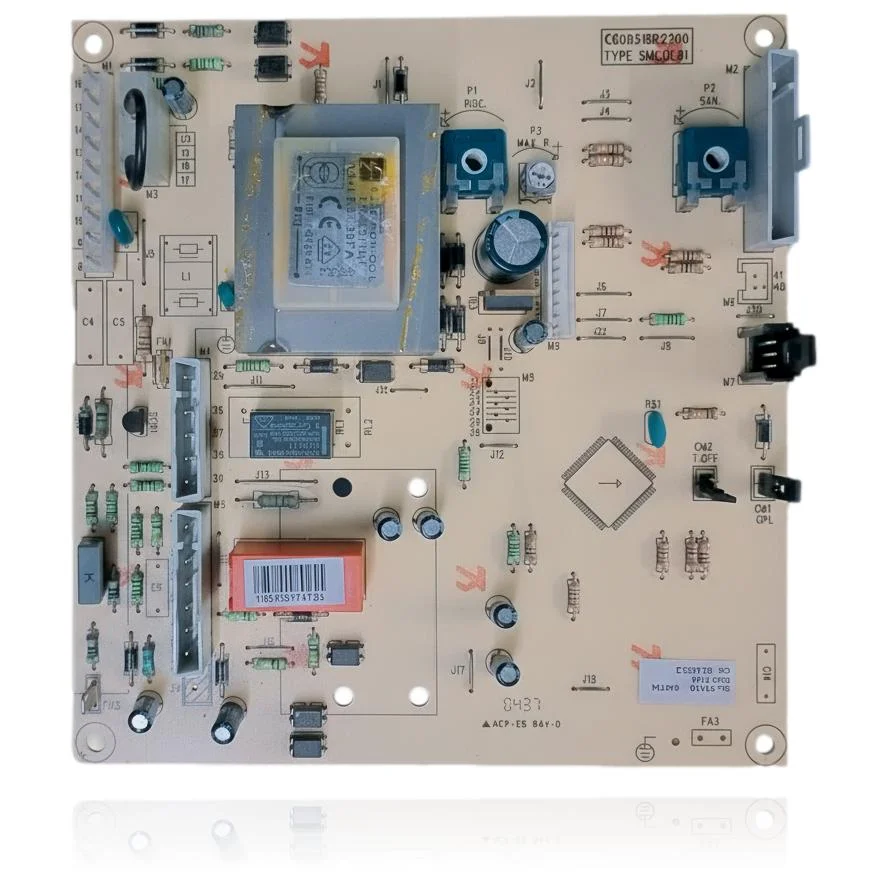

Carte Electronique Honeywell SMC0E01 Chaudière Edyco ED 21 - Ref. 9158792

Chaudières Cointra compatibles avec la référence 9158792

Carte électronique avec référence 9158792. Une compatibilité vérifiée : ED 21 EI.

Compatibilité vérifiée

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Comment vérifier si la ref. 9158792 est la pièce de votre chaudière

La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

1. Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 9158792. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
2. Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
3. Comparez les raccords et le corps avec la pièce d'origine avant le montage.
4. En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.

Symptômes nécessitant un diagnostic sur la carte électronique 9158792

La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :

Symptômes et pannes fréquentes

• 01

  La chaudière ne s'allume pas et aucun témoin n'apparaît sur le panneau, comme si elle n'avait pas de courant.

  Cause : La carte est celle qui reçoit l'alimentation du réseau et distribue le courant aux autres composants ; si elle tombe en panne, tout l'équipement reste sans réponse.

  Vérifiez que les 230V arrivent à l'entrée de la carte et contrôlez le fusible interne avant de la déclarer défectueuse.

• 02

  L'afficheur ou les voyants affichent un code d'erreur qui ne s'efface pas même en éteignant et rallumant la chaudière.

  Cause : Le microcontrôleur de la carte détecte une anomalie sur un capteur ou un actionneur et bloque l'équipement par sécurité.

  Notez le code exact et consultez le tableau des erreurs du fabricant : cela peut indiquer une sonde externe, pas la carte.

• 03

  Le brûleur s'allume mais s'éteint au bout de quelques secondes, de manière répétée.

  Cause : Une défaillance du relais qui gère la vanne gaz fait que la carte coupe l'alimentation dès le démarrage.

  Vérifiez que l'électrode d'ionisation est propre et bien connectée avant de remplacer la carte, car le symptôme est le même.

• 04

  Le thermostat d'ambiance ou la commande de la chaudière ne répond à aucun changement de température.

  Cause : La carte a perdu la communication avec l'entrée du thermostat et ne traduit pas l'ordre en allumage.

  Vérifiez le connecteur du thermostat et son câblage avant de changer la carte.

• 05

  La chaudière fonctionne de manière intermittente, parfois elle démarre bien et d'autres fois elle ne répond à rien.

  Cause : Une soudure endommagée par la chaleur ou les vibrations sur la carte provoque des contacts qui défaillent en fonction de la température.

  Avec l'équipement en marche, frappez doucement le meuble de la chaudière : si la panne apparaît ou disparaît, cela indique la carte.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Fiche de la carte électronique Cointra 9158792

Référence catalogue

9158792

SKU interne Uniclima

PLCCED21

Marque

Cointra

Type de pièce

Cartes électroniques

Unités en stock

6 unités

État

Reconditionné

Garantie

1 an

Livraison

3 à 4 jours ouvrés (France métropolitaine)

Retour

14 jours

Données de la pièce et documentation disponible

Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.

Type de carte

SMC0E01

Code CE / notifié

CE0051BP2590

Code du transformateur intégré

Electron-Coil E.T.R.I. Coil-Italy 716AFBE-U3.0FA
